Paso 2: Pequeño experimento
Aquí están los detalles sobre nuestro pequeño experimento.
Esta es la lista de componentes necesarios para hacer este experimento.

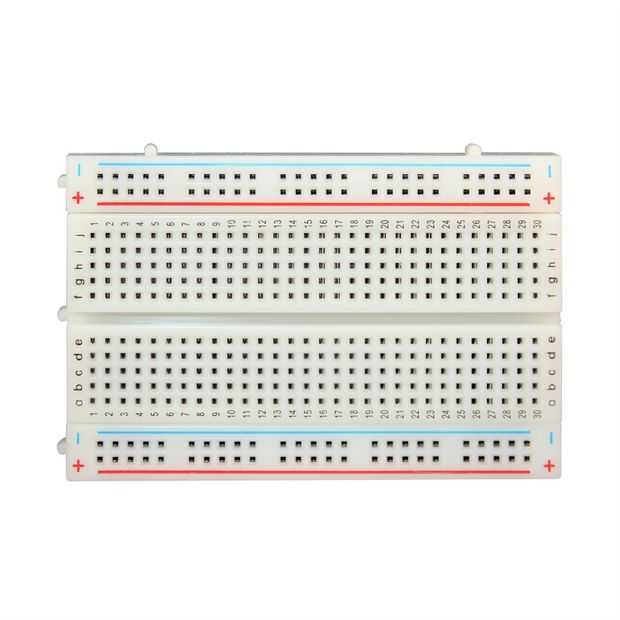

- Tablero de pan,

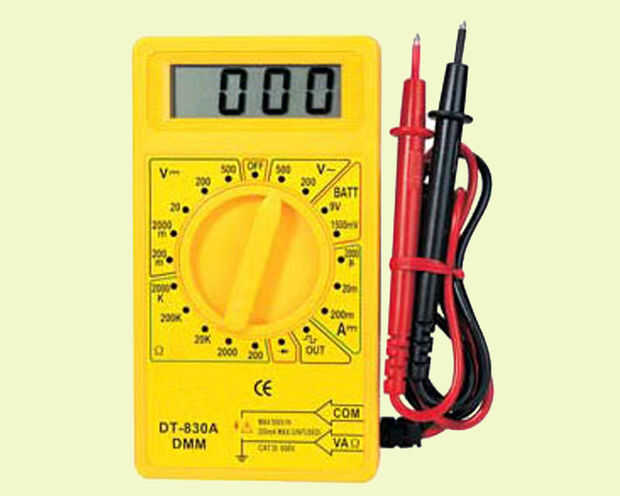

- Multi-meter,

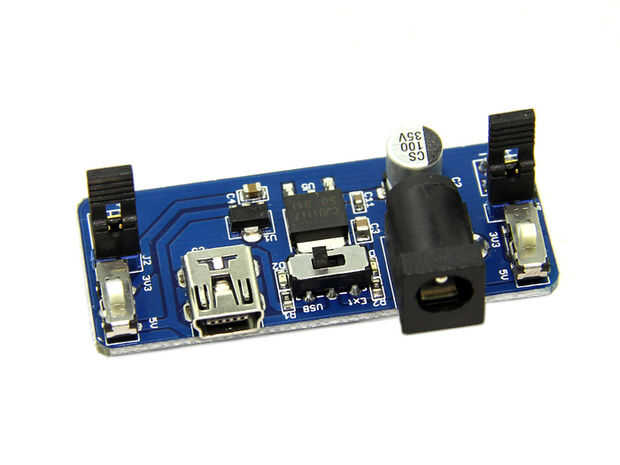

- Protoboard de 5 V fuente de alimentación (fuentes de V 5 funcionará),

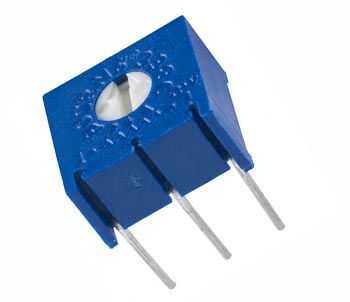

- Potenciómetro,

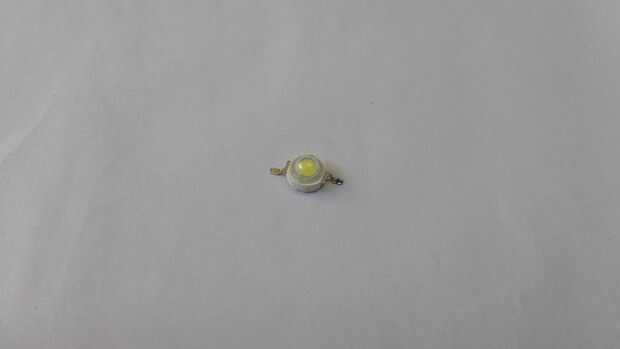

- BAJO prueba (el LED que queremos encontrar la caída de tensión y corriente).

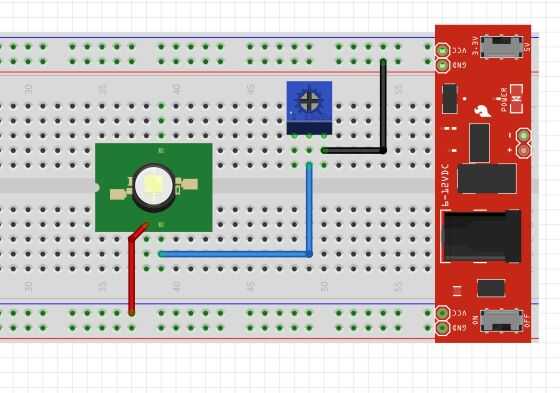

Conectar estos componentes según el croquis adjunto fritzing.
Paso 1-
En este paso nos encontraremos a la caída de tensión en el LED. Inicialmente mantener el potenciómetro en la resistencia completo, poco a poco disminuya el valor de la resistencia girando el nob. Tratar de lograr el brillo deseado, asegúrese de que los LED no se calienta. Ahora Mida la caída en el LED con multímetro conectando en paralelo al LED. Así que esta parte nos dará la caída de tensión en el LED.
Paso 2-
Ahora desconecte alguno de los cables y poner el multímetro en serie con el circuito en el modo actual. Medir la corriente necesaria para este brillo deseado.
Hemos terminado con el experimento. Directamente midiendo la resistencia del potenciómetro nos dará la respuesta para nuestra pregunta final sobre el valor de la resistencia o podemos utilizar siguiendo enlaces para calcular el valor de la resistencia. http://www.digikey.com/en/Resources/Conversion-cal...
Prefiero el anterior.
En caso de cualquier duda solo consulte el video adjunto.
