USB Led Light (1 / 4 paso)

Paso 1: Decisiones de diseño

Tenemos que tomar 2 decisiones de diseño para nuestro USB luz led.

  1. ¿Qué LED debemos usar?

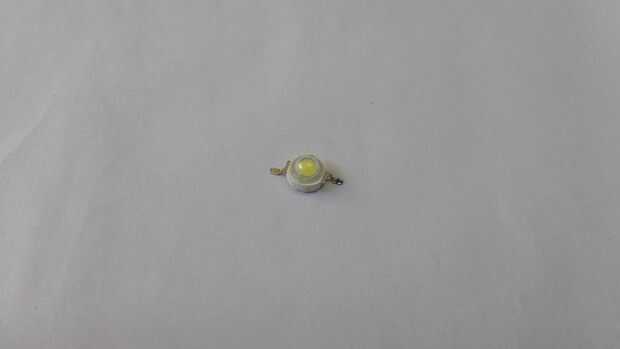

    • Dependerá de la intensidad de luz que queremos generar a partir de este producto. He decidido no ir con nuestro uso normal 3mm 5mm LEDs, en vez de eso decidí ir con mayor luminiscencia LED (se adjunta imagen). Esta decisión fue impulsada por el hecho de que USB 2.0 puede suministrar hasta 500 mA de corriente, que fácilmente puede encender esta LEDs luminiscentes de alta.
  2. ¿Qué resistencia valor debo conectar en serie con el LED para limitar su corriente?
    • Valor de la resistencia limitadora de corriente depende de 3 cosas:

      1. Tensión de alimentación (en nuestro caso es 5 V es decir, tensión de alimentación estándar de USB),
      2. Caída de voltaje a través de LED y
      3. Cantidad de corriente que deseamos atraviese el LED.

2nd cuestión de decisión, tenemos dos voltaje desconocido de la gota a través de LED y la cantidad de corriente que deseamos atraviese el LED. Corriente que fluye a través de LED va a decidir la intensidad de la luz que se van a generar. Para estas dos variables debemos hacer un pequeño experimento.
