USB estéreo amplificador en-el-barato (<$25) from="" broken=""> </$25)> (1 / 4 paso)

Paso 1: El Dongle USB auricular

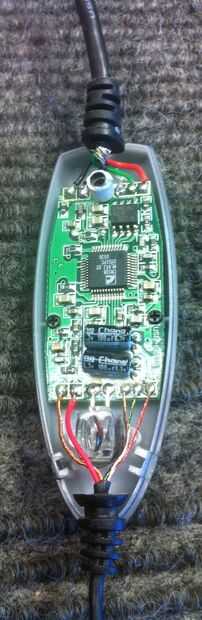

Auriculares USB más tienen un "dongle" donde la electrónica en vivo. El cable USB va en un extremo (el superior en esta imagen), y las líneas analógicas de audio salen otra (abajo en la imagen).

Para encontrar las conexiones adecuadas, tienes dos opciones:

1) encuentre los cables de salida de audio izquierda y derecha y corte el cable de los auriculares. Un osciloscopio ayuda aquí.
2) crack abrir el dongle y encontrar las conexiones en el circuito. Si tu suerte, las pastillas serán marcadas. Mi Consejo dijo "R, L y G", pero verificó de todos modos.

Usted quiere asegurarse de que no tienes la línea de micrófono porque es una entrada y no una salida.

Usted puede tiene que trazar la junta con un osciloscopio para encontrar las salidas. Además, para este paso me gusta enviar una onda sinusoidal porque es fácil de ver en un o'scope. Lo que hice es Conecte el extremo USB en un PC y ejecute Audacity (un audio edición programa gratuito), que permite la salida sinewaves. Audacity tiene versiones Windows, Mac y Linux.

En mis auriculares, los cables a los auriculares eran demasiado finos soldar, así que me quité y utiliza un cable distinto. Usted necesitará un cable de 2 conductores con un escudo si reemplaza los cables de señal de audio.
