Paso 5: Añadir el diodo 1N4001
Nuestra fuente de alimentación o batería salidas 5V pero la cámara funciona en 4.3V cuando la batería esté completamente cargada. No trato de conectar la cámara directamente a 5V, ya que podría sobrecalentarse y freír los componentes dentro. Mediante la adición de un diodo en serie nos causa una caída de tensión de 0,7 (5V - 0.7V = 4.3V), que es suficiente para reducir el voltaje a un nivel tolerado por los circuitos de la cámara. Algunos puristas ceño argumentando que no es la manera correcta de alimentar un dispositivo electrónico (y tienen razón seguramente), pero esto es lo que hice y hasta ahora, he estado probando desde hace algún tiempo, mi cámara funciona muy bien. Una mejor solución sería usando un regulador de voltaje (como por ejemplo un LM317) bajar la tensión, pero esto está fuera del alcance de este tutorial.

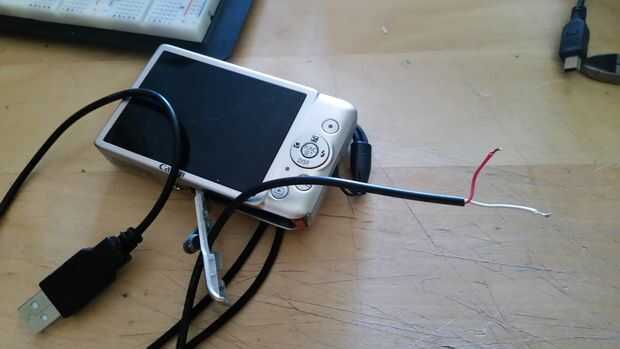

La cámara tiene un agujero en la tapa de la batería como se muestra en la foto de arriba. Tienes que quitar la pequeña tapa gris para descubrir el agujero. Recuerde poner el cable USB a través del agujero antes de soldar it. Si la tapa no está cerrada, la cámara no enciende.

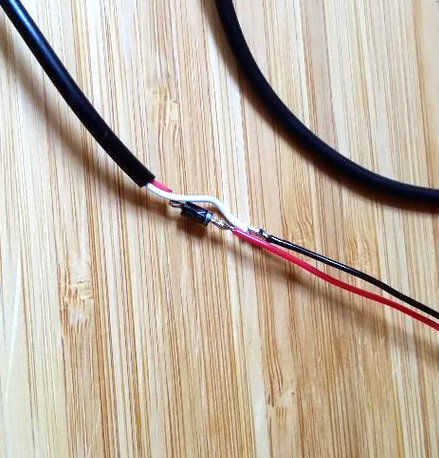

Recuerda que el diodo 1N4001 tiene el cátodo (terminal negativo) marcado por una banda gris. La soldadura del diodo en el cable rojo con la banda gris (cátodo) apuntando hacia la batería como se muestra en el cuadro y el terminal positivo (ánodo) hacia el conector USB. La soldadura de los cables negativos restantes y listo.

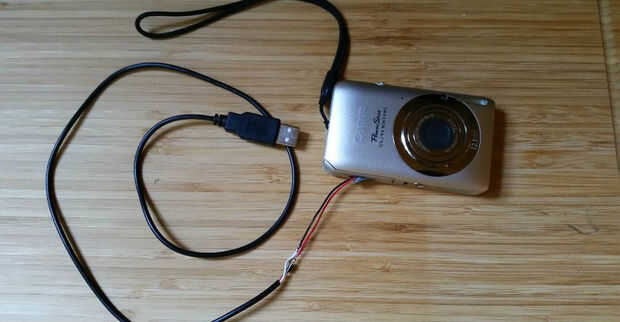

Enchufe el conector USB en un adaptador de corriente USB adecuado y comprobar con un multímetro la tensión correcta en los contactos de la batería. Está marcada la polaridad de la batería así que usted no puede hacer errores. Si lee algo por debajo de los 5V que son buenos para ir (en realidad, se pueden leer más de 5V dependiendo el multímetro y el adaptador de la energía utilizada, pero debe estar bien una vez que hay una carga que se le atribuye). Deslice la batería, cierre la tapa y encienda la cámara. Si la pantalla permanece negra y aparece el mensaje de "Cambio de la batería" , significa que no el conector de la batería correctamente, como se explicó en el paso anterior, o que su adaptador USB no es lo suficientemente potente. Haz uno mejor y vuelva a intentarlo. La cámara no es tan exigente después de todo. Requiere aproximadamente 700mAh para operar. Había utilizado un adaptador de Ipad Mini con éxito. Entonces usé uno que vino con mi teléfono también con éxito. Una vez más, el puerto USB de la computadora no enciende, la cámara correctamente y podría desencadenar el fusible dentro del puerto USB porque la cámara está tirando demasiado actual. Puertos USB 2.0 sólo pueden ofrecer hasta 500mAh si no conexión a un adaptador de corriente. Quizás se podría funcionar un puerto USB 3.0, pero no tengo en este momento así que no puedo decir con certeza.
