USB con cámara / Canon PowerShot ELPH batería Hack (4 / 6 paso)

Paso 4: Soldar los cables

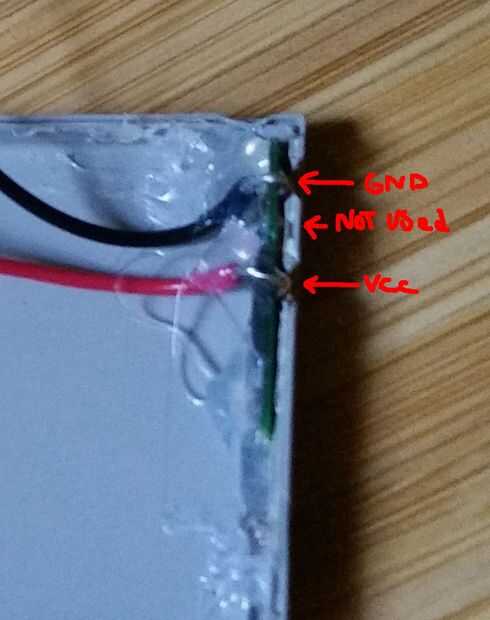

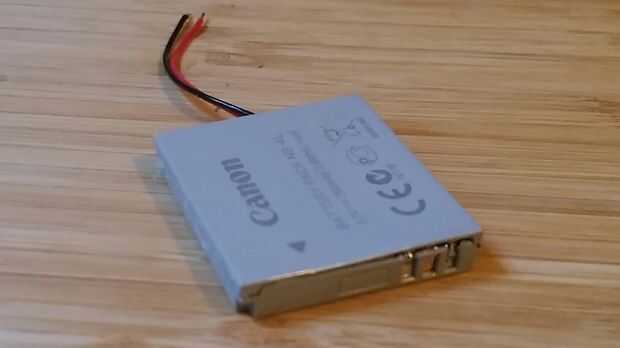

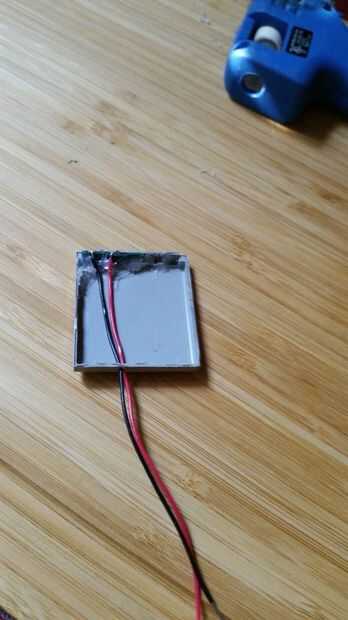

Ahora usted puede soldar los cables a los terminales (basta con mirar las fotos de la polaridad correcta). Porque yo no podía omitir la protección en el PCB de cualquier otra manera, tuve que soldar directamente en los contactos ellos mismos! Esto puede ser muy complicado y requiere de ciertos conocimientos de soldaduras y una punta pequeña. Personalmente corte corto terminales de resistencias, había hecho dos ganchos y soldar un extremo con los contactos y el otro a los cables. Luego, con la pistola de pegamento caliente, pegué el PBC en su lugar alineando cuidadosamente con los agujeros de la caja como se muestra en las fotos. Recuerde, el contacto en el medio no se usa. Hacer un pequeño agujero en la parte inferior de la caja de los cables que salen, pegue nuevamente la tapa y listo. Solo trata de no pegar el lado exterior de la cabina de otra manera no vuelva a colocar la batería en la cámara.

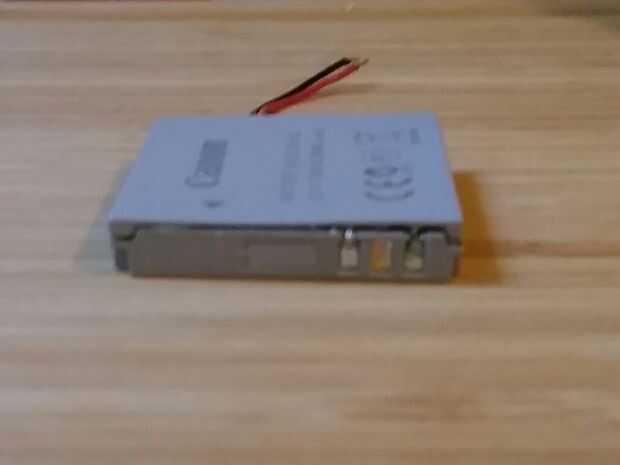

REALMENTE importante: Se debe aislar el conector en el centro de lo contrario que la cámara no funcione correctamente. Corte un pequeño pedazo de cinta aislante y lo colocó dentro del agujero con una pinza. Si la cámara se enciende mostrando el mensaje "Cambiar la batería", revise de nuevo el conector en el centro en caso de que la cinta se cayó y lo pones de nuevo en su lugar.
