Usando una frambuesa pi para controlar un WF32 con LabVIEW (Control del ventilador) (5 / 7 paso)

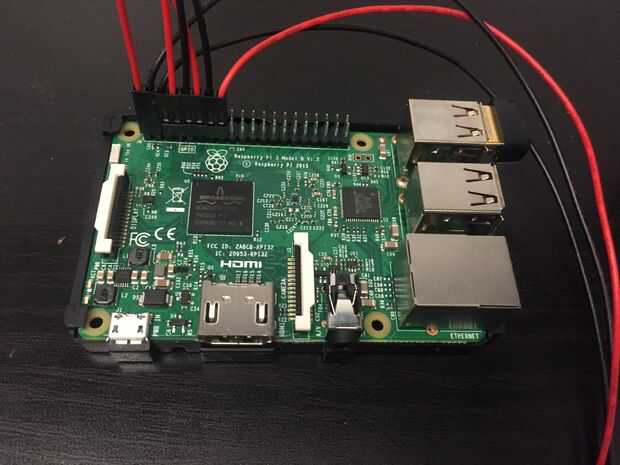

Paso 5: Parte de la configuración del circuito 2 - frambuesa pi

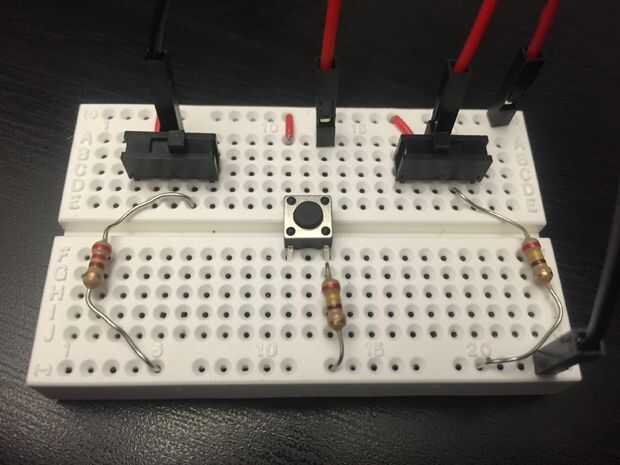

Conecte la alimentación y tierra a ambos lados de la placa. A continuación, colocar el pulsador en la placa y conecte un extremo a los 5V. En el otro lado del interruptor, conecte a tierra a través de un resistor de 240Ω. Conecte a este cruce para pin digital 11 en el WF32. Siguiente paso es colocar un interruptor, primero coloque el interruptor de tres polos en el protoboard. A continuación ejecutar un cable de uno de los pasadores externos al poder y luego colocar un resistor de 240Ω entre los opuestos lados pin y tierra. Finalmente ejecute un alambre desde el pasador central al pin digital 7 la WF32. Repita este paso con el siguiente interruptor excepto Conecte la patilla central a 13.
