Usando un LED RGB para detectar colores (5 / 6 paso)

Paso 5: Equilibrio del Sensor

Si recuerdas el código de antes, lo primero que hace nuestro bosquejo es comprobar si se han tomado los valores de equilibrio. Cuando encienda el sensor, este se establece en false y por lo tanto el bosquejo entonces pedirá los valores de equilibrio a.

La forma de hacer que sea más sencilla, simplemente mostramos el sensor de una muestra de blanco (blanco de la tarjeta o papel) y una muestra de negro (marcador negro sobre un papel blanco o papel negro). Digo de papel, pero la muestra puede ser cualquier cosa, como la primera muestra es blanca y la segunda es de color negra.

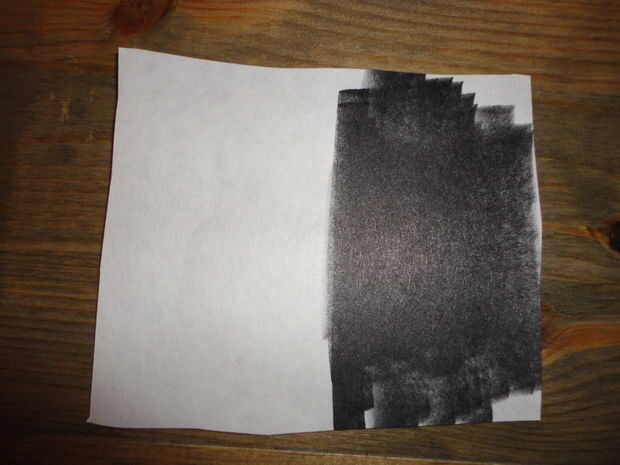

Diez segundos y preparar una tarjeta de muestra rápida con un lado blanco y un negro.

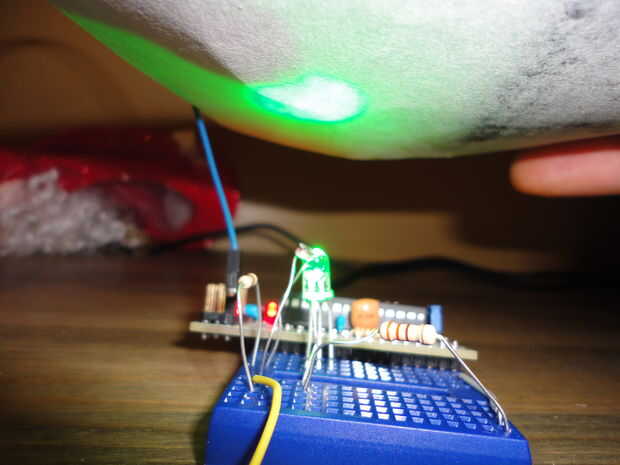

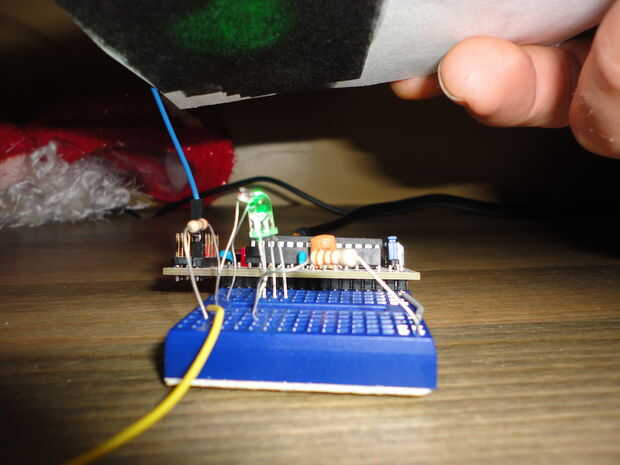

Usted necesitará tener el blanco muestra delante del sensor cuando ponga en marcha el Arduino (sólo tienes 5 segundos para llegar allí). Una vez que parpadea una vez (que es el color blanco de la exploración y registrar los valores recibe), usted tendrá que reemplazar su muestra con una muestra negra, tienes cinco segundos para hacerlo. Se flash otra vez, esperar 5 segundos y luego comenzar a informar.

Las lecturas se solamente ser tan buena como sus valores de equilibrio, así que trate y prestar atención a lecturas en aproximadamente la misma distancia desde el sensor. Alternando la altura sin duda cambiará la luz reflejada que cae de nuevo a la fotocélula CdS, pero esto es un poco bastante robusto y ofrece resultados muy Almirante por el costo.

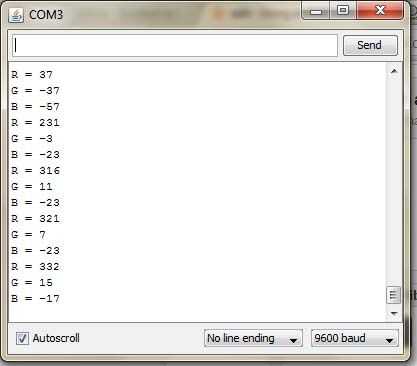

Si usted había balanceado correctamente, estás ahora leyendo colores. Coloque cosas delante del sensor y verificar su salida por el monitor de serie en el entorno de Arduino. Usted debe conseguir detrás cambiando datos en el formato de aproximadamente veíamos arriba. Si eres impaciente puede empezar a enchufar estos números en un selector de color (hay muchos gratuitos en línea, incluso hay uno en el entorno del procesado) y empezar a introducir tus números lectura y ver lo que muestra el selector.

O puede seguir a lo largo de una paso más, donde se dará un bosquejo de procesamiento pequeño que le ayudará a verificar que el sensor está funcionando bien y hacerlo más divertido para experimentar con.
