Cómo utilizar un LED RGB

usando un LED RGB, usted puede completar un ciclo a través de todos los colores. Útil para hacer, lámpara de estado de ánimo, robot expresivo o efectos de luz frías.

Pero para establecer simplemente el color (tonalidad) puede ser un poco complicado, porque necesitas convertir a valor de brillo individual para cada uno de los LEDs azul, verde y rojo.

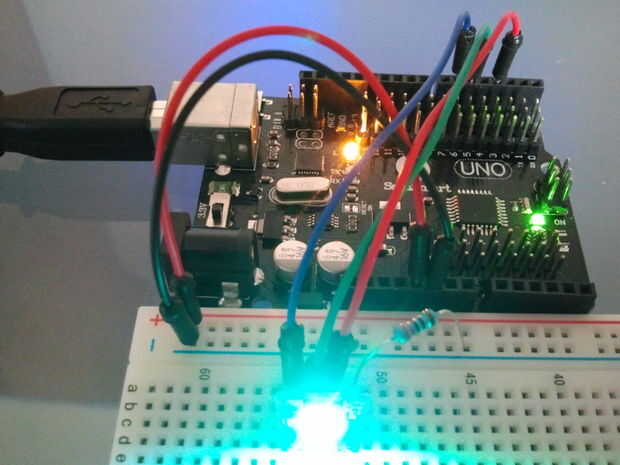

Conecte el circuito como se muestra a continuación:

Ánodo de LED rojo: D3

Verde LED de ánodo: D5

Azul del ánodo del LED: D6

Cátodo común -> 220 Ohm resistor -> Gnd

Nota: Whist un resistor de cátodo común le da el cableado más simple, el color que empareja el tono valor puede ser un poco inexacto debido a la caída de voltaje delantero de los LEDs de colores es muy diferente. Para la interpretación del color más preciso utilizar resistencias de Ohm 3 220 de los pines de Arduino a los ánodos y conectar el cátodo a tierra.

Etiquetas: Arduino, LED, RGB, Coderdojo
