Usando un cortador de Plasma Cnc (7 / 9 paso)

Paso 7: Importar dibujo

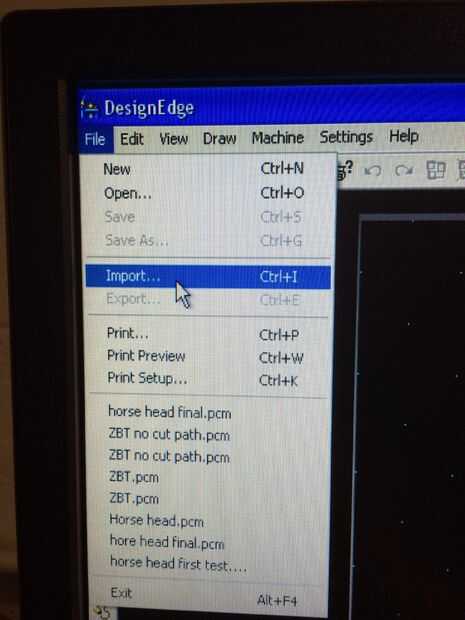

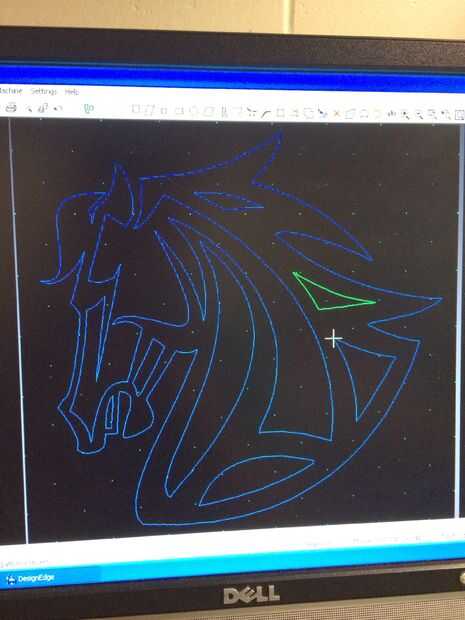

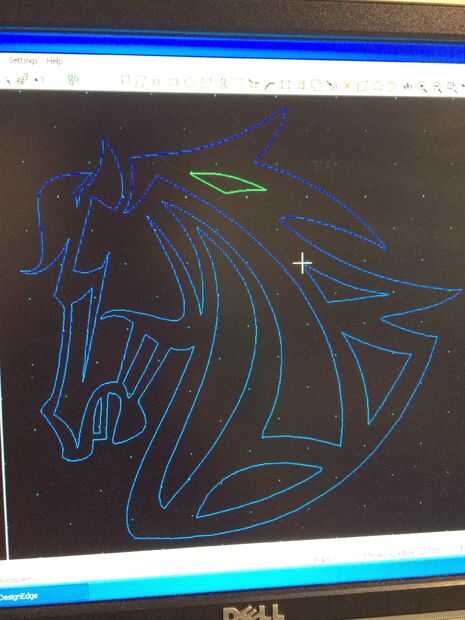

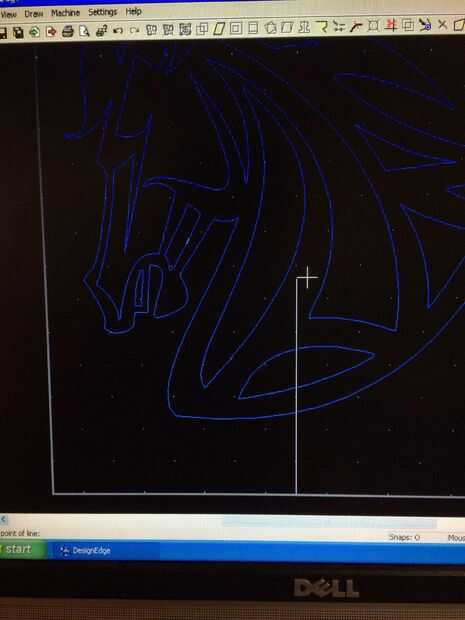

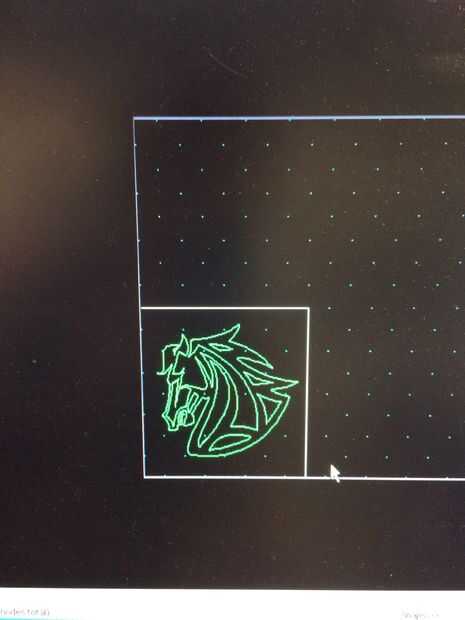

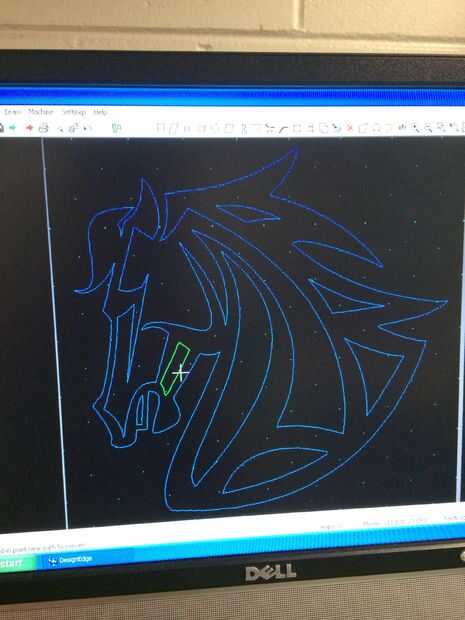

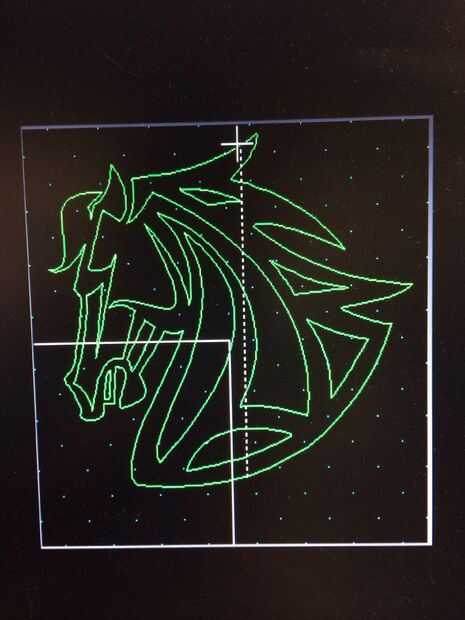

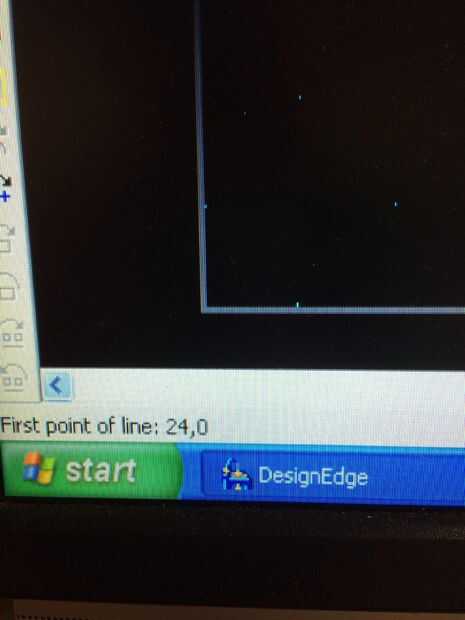

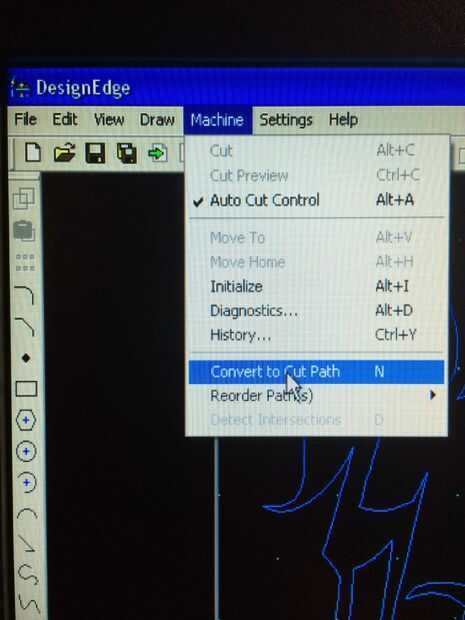

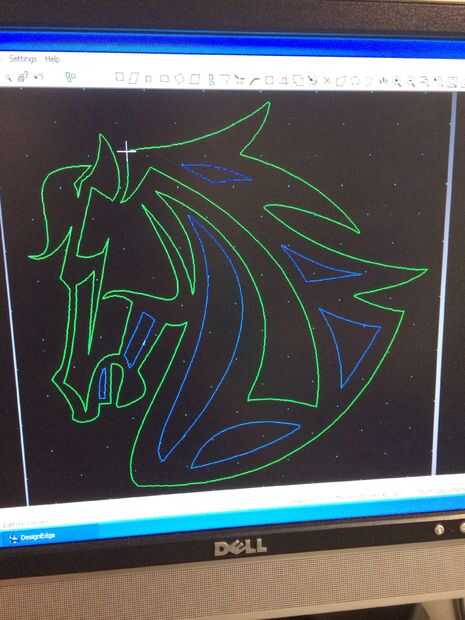

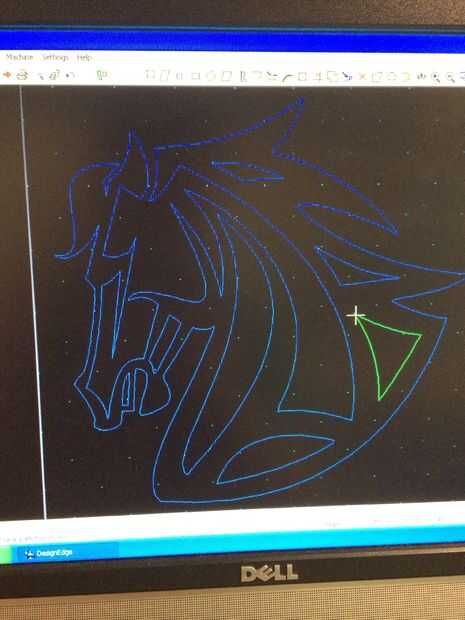

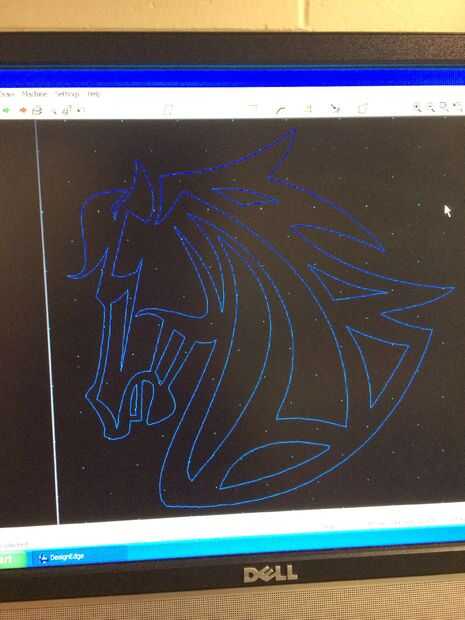

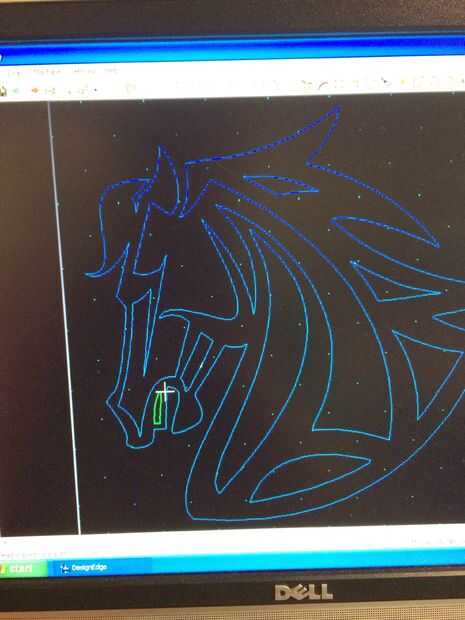

To import the sketch by going to file then import. Ahora seleccione la ruta de corte accediendo a máquina luego convertir para cortar camino. Ahora seleccionar las rutas cortadas desde el interior para que el trabajo no caiga por la cuadrícula de la tabla. La siguiente escala el diseño al tamaño que usted desea cortar haciendo una caja del tamaño del diseño que usted quiere cortar en la esquina inferior izquierda, ya que es siempre donde usted alinea el material por lo que es cuadrado. Para hacer una caja puede ir en el menú y seleccione línea. Desde el tamaño de la pieza de trabajo que voy a escribir las coordenadas del primer punto de la línea para ser 24,0. La siguiente coordenada será 24,24. Para completar la Plaza de las siguiente coordenadas será 0,24. Ahora haga clic derecho para salir del comando de línea. Para escalar el dibujo seleccione todo el dibujo luego ir debajo de editar luego escala. Ahora seleccione un punto en el diseño y luego en el lado opuesto y luego utilice la escala y mover comandos para hacer el ajuste de dibujo en el espacio de trabajo
