Usando lentes de cámaras digitales de Kiev-10/Kiev-15 (7 / 8 paso)

Paso 7: El adaptador 3D-impreso

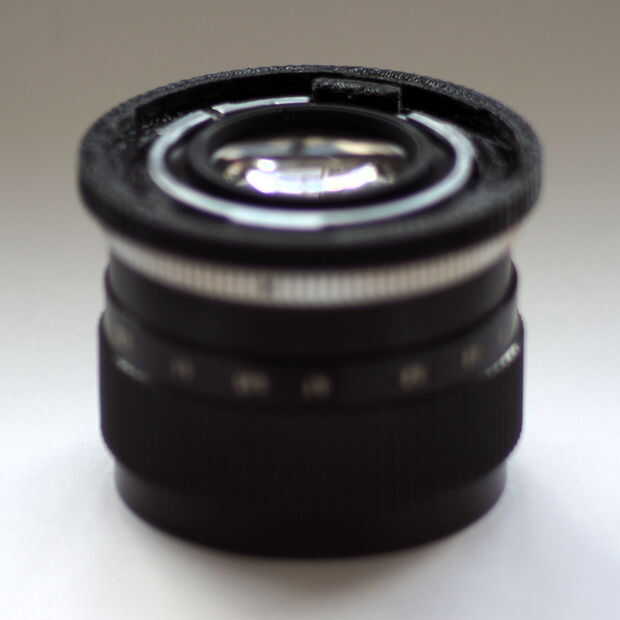

Este cuarto nuevo método de montaje no sólo proporciona un control externo de la abertura, pero permite que una lente de Kiev 10/15 ser utilizado en cualquier cámara o el adaptador que proporciona una brida de montaje Canon FL/FD/FDn de laterales de la carrocería. Después de construir la 3ª versión del adaptador, estaba convencido de que era posible tal un adaptador, pero no fue hasta que tuve cierta impresión 3D experiencia que pude realmente diseñar y construir uno. Ahora que se hace, se ve tan simple que es difícil entender por qué nadie hizo tal un adaptador antes de...

El mecanismo para el control de la apertura es el verdadero truco. Hay sólo una fracción del espacio entre el montaje FL/FD/FDn que rodea, realmente difícil de encontrar una manera de obtener un control de acoplamiento a través de esa brecha y la ficha de control de apertura de Kiev 10/15 mm. Por lo que no. Por el contrario, el adaptador simplemente tiene una parte interna que la ficha. Así, girando la lente en su montura, la ficha se queda puesta y abre y cierra la abertura. La vuelta debe para ir entre abiertos y completamente parado es menos de 20 grados, que es significativamente menor que lo que se necesita para desmontar la lente.

Sigo puedo ajustar el diseño porque la versión actual no tiene bloqueo de 10/15 piezas FL/FD/FDn o Kiev, por lo que no voy a intentar explicar aquí los detalles. Acabo de publicar el archivo STL de diseño en http://www.thingiverse.com/thing:137540 y es también donde usted encontrará información acerca de cómo 3D imprime. La parte toma menos de 10 minutos para imprimir en nuestra MakerGear M2, con otros 5 minutos de presentación y limpieza menor después de la impresión (esta parte tiene pequeñas salientes que probablemente tienen algunos filamentos caídos a quitar, pero se imprime sin ayudas). De hecho, cuesta menos de $0,25 para hacer!

Venga, sí. No sólo es este adaptador barato y fácil de imprimir sin dejar de ofrecer control de apertura, pero a diferencia de la versión 3, esta realmente monta la Kiev 10/15 lente derecha arriba. Bueno, dentro de 20 grados de lado derecho hacia arriba dependiendo de cuánto has torcido para cambiar el ajuste de abertura...

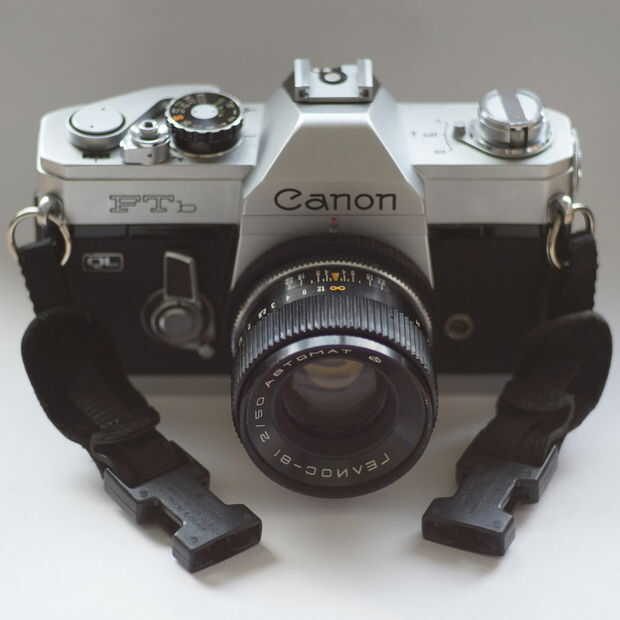

Tenga en cuenta que nada de esto es realmente específico de NEX. Este adaptador funciona en cualquier cámara o el adaptador que presenta un reborde del lado del cuerpo Canon FL/FD/FDn.
