Usando lentes de cámaras digitales de Kiev-10/Kiev-15 (6 / 8 paso)

Paso 6: Hacer las cosas bajo control (no tubular en todos)

El problema de los dos primeros métodos de montaje es que no dan control de apertura externa, pero hay formas de hacerlo. Lo que necesitamos es un adaptador de algún tipo que tiene un control de apertura podemos mutilar para controlar la ficha de lente de Kiev 10/15. No hay muchas alternativas, porque la distancia del reborde de la Kiev 10/15 es bastante corta. Los adaptadores de Minolta AF de 3rd-party tienen un mecanismo muy adecuado, pero son un poco largos para enfoque infinito. El adaptador de la Canon FL/FD/FDn tiene un similar cierre anillo de control y una distancia suficientemente corta brida.

Aparte de que la brida de montaje a la distancia adecuada, la verdadera pregunta es cómo acoplar a la pestaña de la abertura. La cámara utiliza un resorte plano dentado, que es muy inteligente, pero difícil de construir casa. Mi primer pensamiento fue que utiliza un imán, pero la ficha no responde a un campo magnético y realmente no quiero imanes dentro del Monte de todos modos. La respuesta fue un tope muy simple.

Aquí es cómo convertir a un adaptador Canon FL/FD/FDn, que generalmente es de $15-$25 en eBay:

1. Poner la brida Kiev totalmente en la parte posterior de una lente y mantenga este contra la parte superior del adaptador FD. Mirando a través de la parte posterior del adaptador, encontrar la orientación rotacional en la gama que la FD apertura control perno o tornillo viaja exactamente se alinea con el rango sobre el cual se mueve la ficha de apertura de la lente. Utilice los orificios en la brida de Kiev visualmente centrar la brida del adaptador FD. Observe la posición centrada y alineada.
2. El borde superior del adaptador FD pasa a ser en una buena distancia de la brida de Kiev (obtener enfoque infinito con la mía). Así, dab cianocrilato pegamento (pegamento) en el borde superior del adaptador FD y presione y sostenga la brida de Kiev a él en la orientación determinada en 1. Deje que se seque. También lo viró en su lugar con pegamento caliente de la parte posterior del adaptador, así dramáticamente aumentando la superficie de Unión.
3. Cortar un trozo de neopreno o un material similar (yo usé 1/4" grosor neopreno corcho) para colocar sobre el pin de control de apertura de FD o tornillo y actuar como un"tope"para enganchar la lengüeta de apertura de la lente. El agujero en el neopreno para caber sobre el perno o tornillo puede ser hecho usando un tornillo de drywall; usted realmente no trata de hacer un agujero, pero sólo para establecer un camino para empujar el perno o tornillo a través de. El tope debe ser lo suficientemente apretado como para abrir y cerrar la abertura cuando se gira el anillo del adaptador FD fiable.
4. El parachoques, tienden a deslizarse con el tiempo, por lo tanto, utilizar un pequeño toque de pegamento para fijarla en el perno o tornillo del adaptador FD. Usé un poco de pegamento caliente para ello. Deje que se seque.

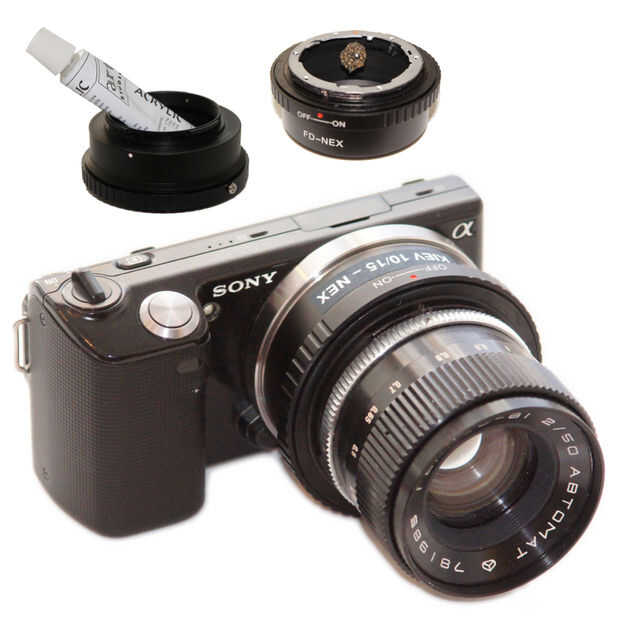

5. Ahora todo debería funcionar, pero el etiquetado está todo mal. El punto rojo para alineación de la montura FD con el cuerpo NEX debe ser blanca, corregirlo con un poco de pintura acrílica blanca. También no es un adaptador de "FD – NEX" más, así que imprimir una etiqueta diciendo "KIEV 10/15 – NEX" y pegue encima la impresión incorrecta.

Este proceso resulta en un adaptador de Kiev 10/15 totalmente funcional, con anillo de control de abertura del adaptador para controlar la apertura de la lente de Kiev. La gama de movimiento en mis lentes de Kiev y el anillo de este adaptador FD resultan coinciden perfectamente, así que todos los orificios se pueden fijar de esta manera. Sin embargo, el movimiento es demasiado pequeño para ser calibrada con exactitud. Usar la pantalla de exposición NEX para contar qué apertura estoy en--si la exposición es 1/60s abiertos en f/2, entonces cuando dice 1/30s deben ser f/2.8, que significa 1/15s f/4, etc..

El problema potencial sólo es la lente no se bloquea en el adaptador, para girar el anillo de enfoque puede desmontar accidentalmente su lente. Es fácil añadir una pestaña externa, por ejemplo con el neopreno, que bastante fricción contra el borde posterior de la lente para evitar que esto. Yo he no lo hayan hecho porque el agarre de la brida es lo suficientemente fuerte como para que no estoy preocupado por una lente de caerse.

Tal vez es también vale la pena destacar que las lentes no monten el lado superior para arriba. Los otros dos métodos de montaje le dieron la libertad para girar la pestaña de Kiev antes de fijar la posición, pero alineando con el pin del adaptador Canon pone la lente cerca de 170 grados de arriba. Para los lentes que tengo, la única desventaja es que la lente escala DOF no es dejada en una posición útil.

Tenga en cuenta que nada de esto es realmente específico de NEX, así que debería funcionar el mismo procedimiento modificando similar Canon FL/FD/FDn adaptadores para micro 4/3 u otras monturas.
