Paso 1: Conectar el módulo de relé de 5V con Arduino

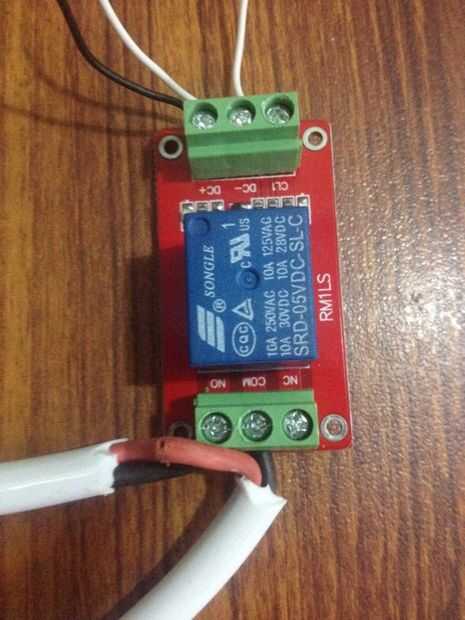

Yo estoy usando el módulo de relé de 5V por RM1LS, es un módulo de bajo costo, fácilmente disponible de eBay. El número de modelo del relé es SRD-05VDC-SL-c Hay muchos artículos ya disponibles con instrucciones claras sobre cómo utilizar estos módulos de relé, he utilizado este instructable. Como mi módulo es ligeramente diferente cuando se trata de marcado de los pernos, voy a enumerar aquí las conexiones:
- D12 de Arduino conectarse CL1
- Conectar los 5V de Arduino a DC +
- Conectar el GND de Arduino para DC-
En cuanto a la interconexión con la red, consulte paso 5 de lo anterior mencionado instructable (usar con precaución, si usted no entiende el equipo eléctrico y es fácilmente confundidos con los nombres de los cables y sistemas de fase eléctrica (caliente, neutro y tierra) entonces por favor consulte con un electricista experimentado antes de intentar hacer las conexiones usted mismo!)
Una vez hecho, sube el ejemplo Blink a tu Arduino, cambiar el número pin de 13 a 12 y compruebe que si funciona la lámpara de estudio, si empieza a parpadear, las conexiones fueron exitosas.
En el siguiente paso, agregaremos nuestro escudo de WiFi al circuito.
