El LM335 es un sensor de temperatura relativamente precisa, fácil de usar. Es ideal para cosas como registradores de temperatura y controladores de temperatura. Este sensor es mucho más fácil de usar que los termopares, porque no requiere ningún circuito de interfaz adicional. También es más fácil que los termistores u otros sensores de temperatura resistivos, ya que no se requiere de ninguna calibración y tiene una respuesta lineal.
Cuando se conecta el sensor actúa como un diodo Zener. A pesar de todo qué corriente fluye a través de él, caerá la misma cantidad de voltaje. El voltaje en la salida será 10 milivoltios por temperatura kelvin. Esto significa en una confortable temperatura generará aproximadamente 2,93 V. Esto es lo suficientemente cercano para el centro de nuestra gama de medición de 0-5V para permitir una amplia gama de medición con el arduino.
Para este instructivo usted necesitará:
- Un sensor LM335, el factor de la forma de la a-92 (como se muestra)

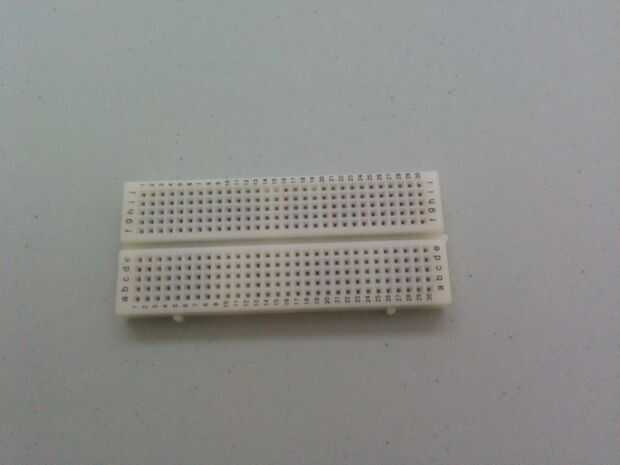

- Un protoboard
- Un arduino
- Algunos cables de puente
- Una resistencia de 1 kiloohm
