Usando el HDK Littlebits para construir un módulo de inclinación sensible (3 / 7 paso)

Paso 3: Ensamblaje (componentes)

Si usas un ATTiny85, montaje es un poco diferente que si es enchufar la unidad en un Arduino. Vamos a empezar con crear el módulo para Arduino, prueba el código y las conexiones y luego enchufar el Attiny!

MONTAJE DEL MÓDULO DE

Bitsnaps adicional:

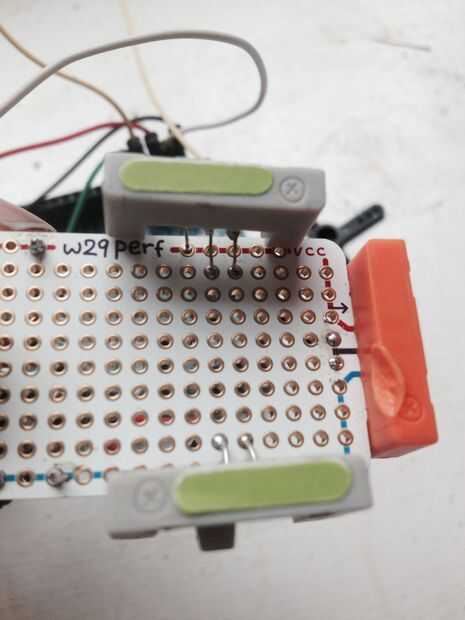

Usted necesitará hacer un poco de una plantilla con el bitsnaps para conseguirlos correctamente colocado en el tablero de perf. La pierna de poder una bitsnap atará a la línea de alimentación en el tablero de perf. Las piernas de señal y tierra deben ser soldado a una columna en el frente, evitando la línea de alimentación.

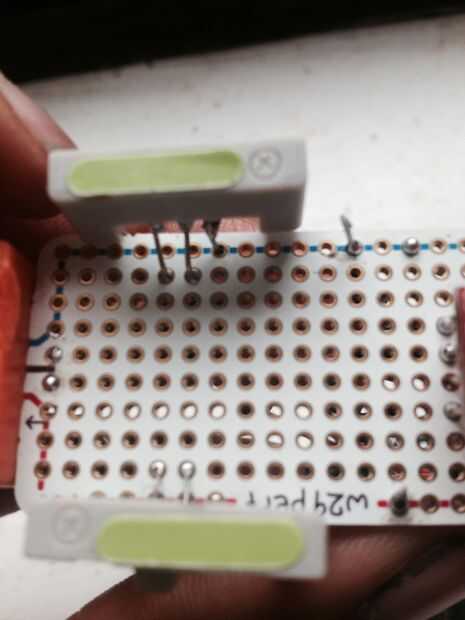

En lo otros bitsnap, la soldadura de la pata de tierra a la línea de tierra y poner energía y una columna adelante de la señal. Ver las imágenes para una demostración clara.,

Inclinación, un torbellino

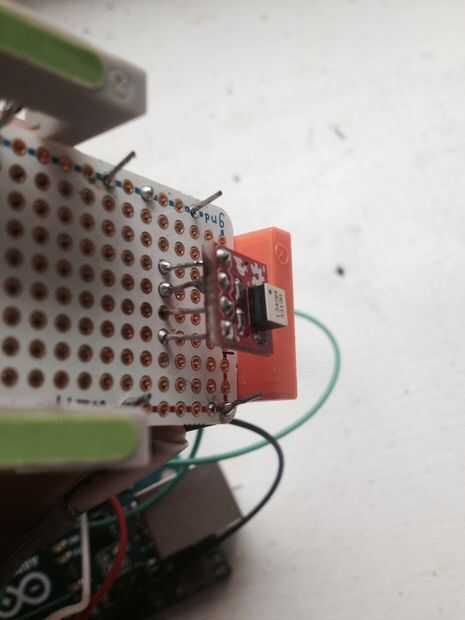

El tilt-a-whirl unos 4 filas delante de la entrada bitsnap en el perfboard de la soldadura. También ver imagen para mayor claridad.

para la explicación de este, filas de alinean con el lado corto del tablero perf, columnas alinean con el lado largo.
