Universal controlador de LED de alta potencia con caja 3D imprimibles (6 / 8 paso)

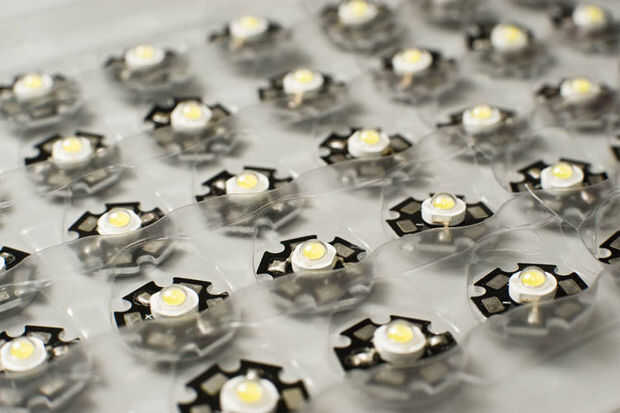

Paso 6: Configuración/conexión de LED

El controlador LED Universal coche LEDs de alta potencia hasta 20W de potencia total. (Cuidado necesita ser tomado al manejar más de 10W de potencia. Será notable cantidad de calor disipada del inductor y MOSFET. Asegúrese de dar buena ventilación y refrigeración para que las partes no te calientes demasiado.)

Por favor consulte la tabla para la configuración de los LEDs, voltaje de alimentación y selección de modo.

Tabla de configuración de LED

Número de LEDs	Tensión de alimentación	Conexión	Modo de	Total corriente del LED (mA)		Parámetro (ref_max_duty)
				LED DE 1W	LED DE 3W	LED DE 1W	LED DE 3W
1	5	-	Buck-boost	350	700	32	66
2	5 - 10	Todo Serial	Buck-boost	350	700	32	66
3	5 - 6	Todo Serial	Boost	350	700	32	66
	6 - 15	Todo Serial	Buck-boost	350	700	32	66
4	5 - 8	Todo Serial	Boost	350	700	32	66
	8 - 18	Todo Serial	Buck-boost	350	700	32	66
5	6 - 10	Todo Serial	Boost	350	700	32	66
	10 - 18	Todo Serial	Buck-boost	350	700	32	66
6	5 - 6	3 serie x2	Boost	700	1400	66	138
	6 - 9	3 serie x2	Buck-boost	700	1400	66	138
	9 - 12	Todo Serial	Boost	350	700	32	66
	12 - 18	Todo Serial	Buck-boost	350	700	32	66
7	9 - 14	Todo Serial	Boost	350	700	32	66
	14 - 18	Todo Serial	Buck-boost	350	700	32	66
8	5 - 8	4 serial x2	Boost	700	1400	66	138
	8 - 10	4 serial x2	Buck-boost	700	1400	66	138
	10 - 16	Todo Serial	Boost	350	700	32	66
	16 - 18	Todo Serial	Buck-boost	350	700	32	66
9	12 - 18	Todo Serial

Boost

350

700

32

66

10

6 - 10

5 serie x2

Boost

700

1400

66

138

10 - 12

5 serie x2

Buck-boost

700

1400

66

138

12 - 18

Todo Serial

Boost

350

700

32

66

Por ejemplo, si tienes 3 LEDs y fuente de alimentación de 12V, usas modo bock-boost. En este modo la tensión de salida puede ser más baja que la entrada, por lo que los 3 LEDs que requieran acerca de 10V en su conjunto pueden ser conducidos con seguridad.

Si usted tiene 9 LEDs conectados en serie y tiene fuente de alimentación 12V, usas modo boost. Este modo aumenta la tensión de alimentación, por lo que pueden conducir 9 LEDs que requieren sobre 29V.

Cuando desea conectar más de 10 LEDs, necesita combinar la conexión serie y paralelo. Por ejemplo, si usted tiene 12 LEDs, debe conectar 6 LEDs en serie y paralelo Conecte dos de los LED serie conectado (cuerdas) con pequeños registros para equilibrar la corriente. "Equilibrio" resistentes a son importantes y no deben ser omitidos, ya que cada LED tiene diferente voltaje de caída hacia delante, y dos cadenas de 6 LEDs tendrá ligeramente diverso voltaje para obtener la corriente que necesitan. Sin equilibrante resistente, uno de la cadena tendrá más actual así distorsionado. Esta condición dará lugar a una falla prematura de los LEDs.
Usted puede a menudo "escapar" sin usar resistencia de equilibrio. Conecte los cables tienen un poco de resistencia para ayudar a equilibrar la corriente. Sin embargo te recomiendo usar resistencia de 5 a 10 ohm en serie con cada cadena de LEDs. (El valor de la resistencia es una conjetura en este punto, como no puedo encontrar completa fórmula de cálculo de la resistencia.)

Parámetro de firmware

Hay una actualización de firmware. Ahora puede configurar la salida de corriente a través de los dos botones. No hay necesidad de volver a programar. ***

Este paso requiere un ordenador y un programador PIC. Estoy en el proceso de adición de "fácil instalación" el firmware. Una vez hecho esto no será necesario volver a programar el PIC para cambiar la corriente de salida. ***

Una vez que averiguar las conexiones del LED, busque el parámetro. Abra el archivo de origen y busque "ref_max_duty equ xxx". Debería estar en la línea 76. Este parámetro establece el voltaje de referencia que se utiliza para regular el corriente del LED. La corriente de salida máxima es ref_max_duty x11.7 mA. Puesto que se trata de "pico" no media actual, tipo de derecho (relación entre el LED a tiempo y fuera de tiempo) debe ser tenido en cuenta. (Estoy trabajando en la búsqueda de parámetros más amplia hasta la mesa y configuración automatizada. Estad atentos).

Cambiar este valor al valor que usted necesita, volver a montar y programar el microcontrolador.

El controlador Universal está ahora listo para coche LED.
