Paso 7: Cableado hasta las unidades de

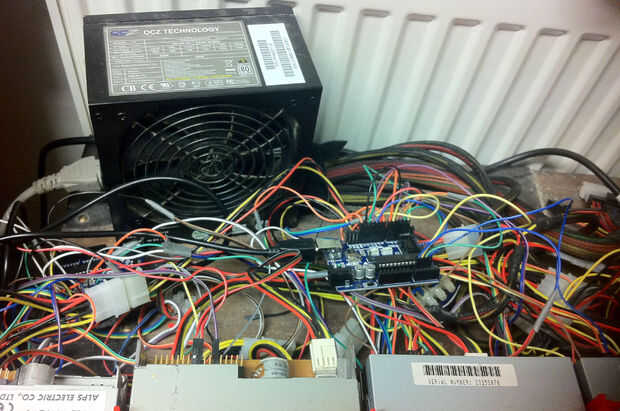

Ahora tenemos que conectar los discos, se trata de un lote de 8, hacen lo mismo otra vez si tiene 16.

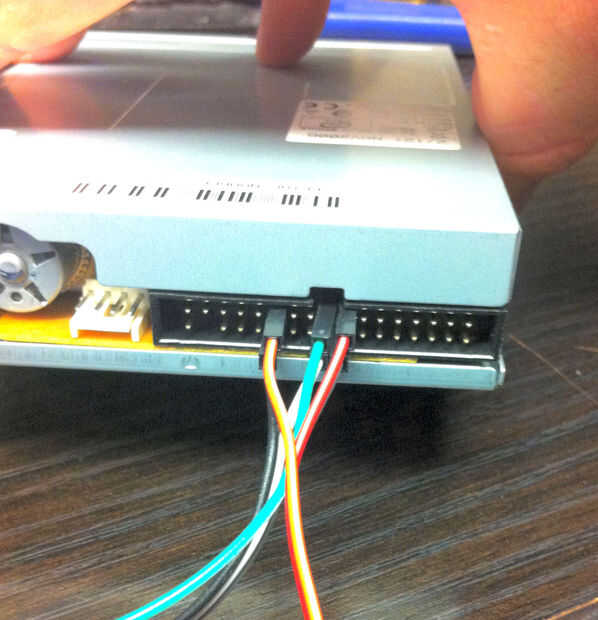

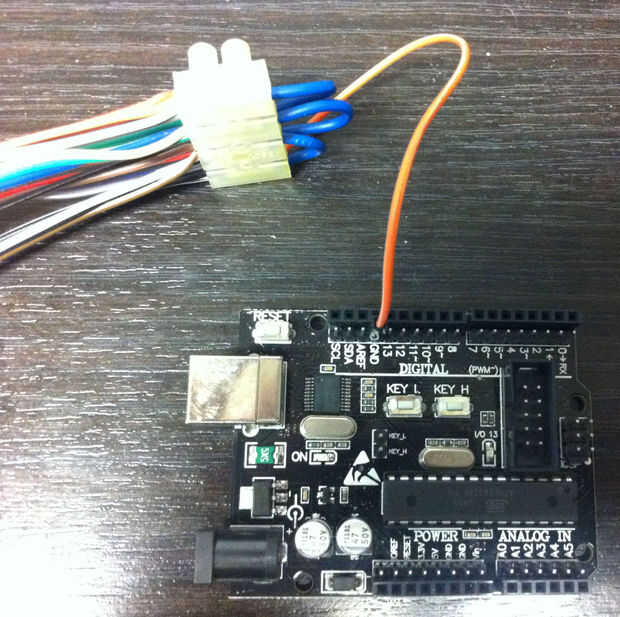

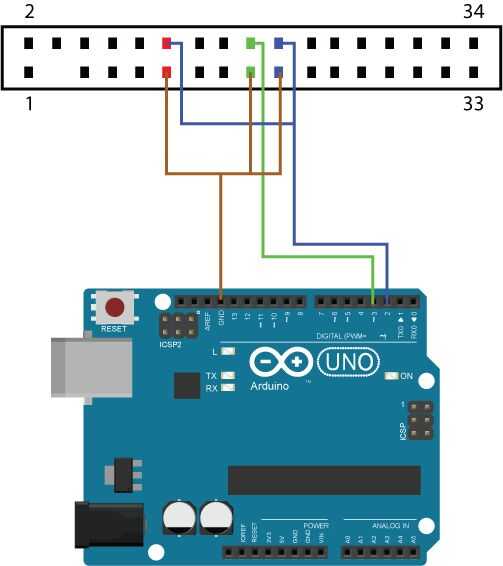

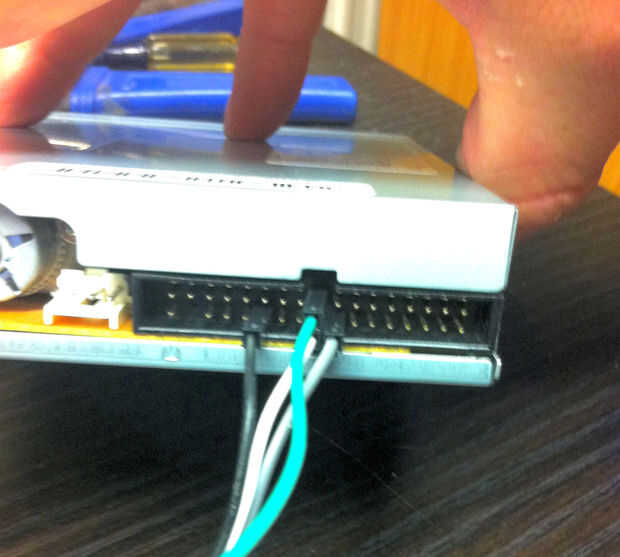

Enchufe el cable individual desde el bloque de conector de tierra al pin GND de Arduino, luego tomar un conjunto de 3 cables y conectar a los pines siguientes en la unidad de disquete, 11, 17 y 19.

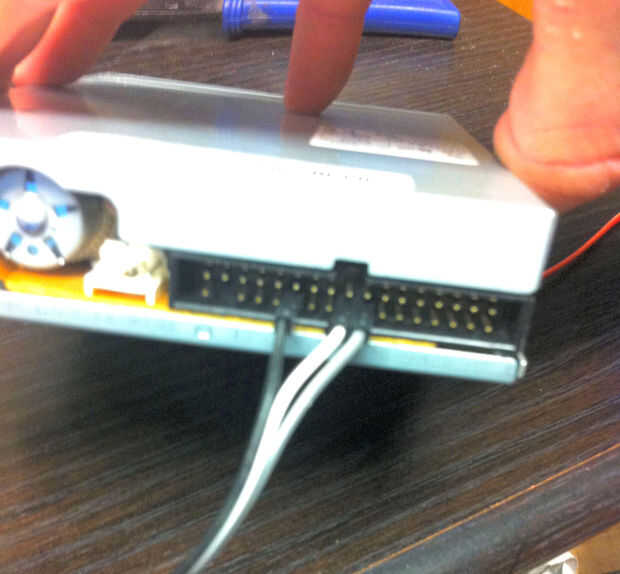

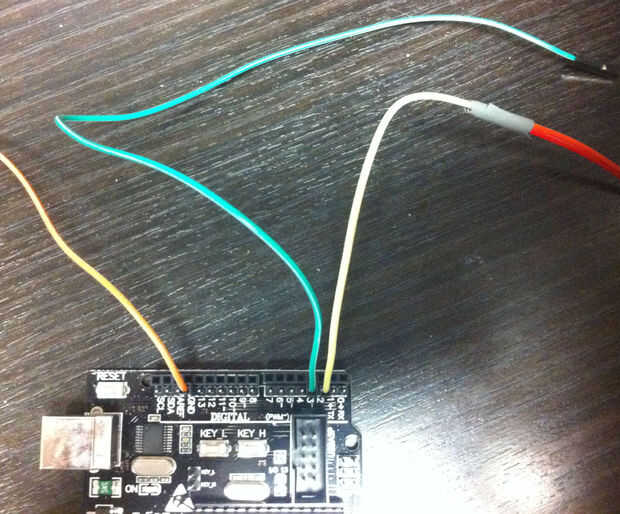

Tome el cable de 2 a 1 y conecte el enchufe de uno de cada uno desde el doble final en los pines 12 y 20, luego conecte el extremo solo Pin 2 el Ardunio.

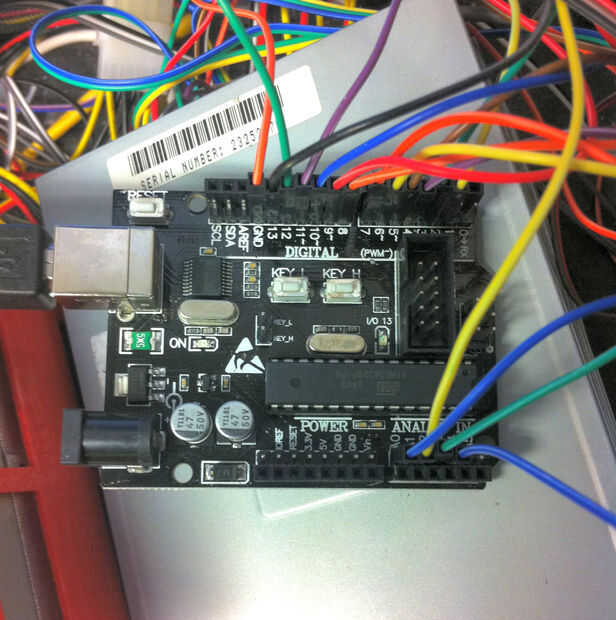

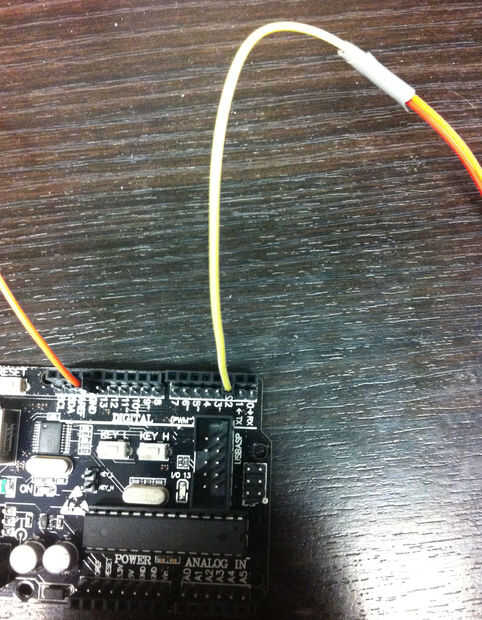

Enchufe el cable de puente solo que tienes que pin 18 de la unidad de disco y pin 3 en el Arduino.
Nosotros no usando los pines 0 y 1 en el Arduino ya que son para la comunicación serial.
Luego hacer la siguiente unidad pero usar los pines 4 y 5, pin 4 siendo el cable de paso a paso (pin 20 y 12 en el disquete) y pin 5, siendo la dirección (pin 18 del floppy)
justo continuar en pares hasta llegar al pin 13, tiene que empezar a usar el análogo de los pernos en el lado opuesto, a partir de A0.

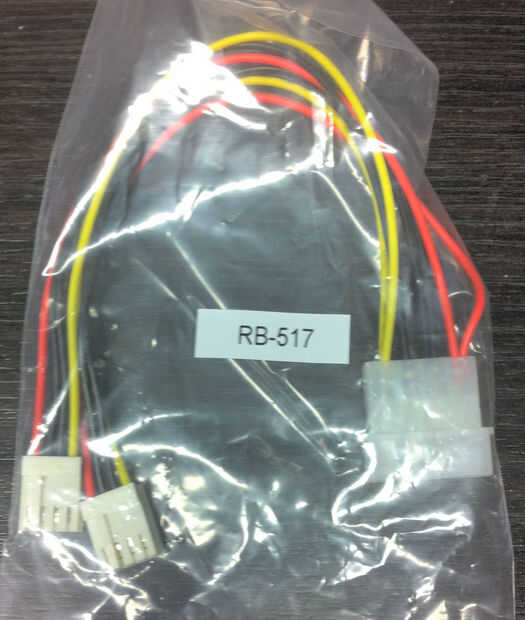

No te olvides de enchufar el disquete en el poder usando divisores de cable de la.

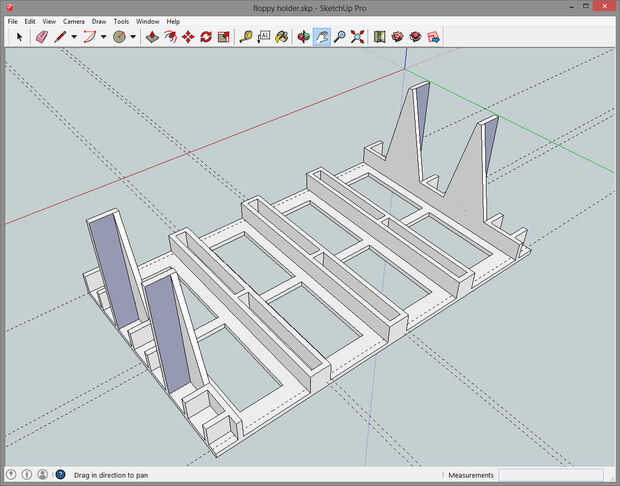

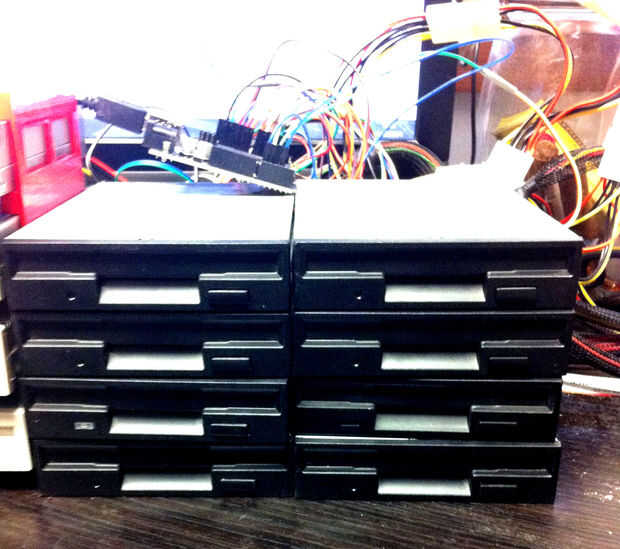

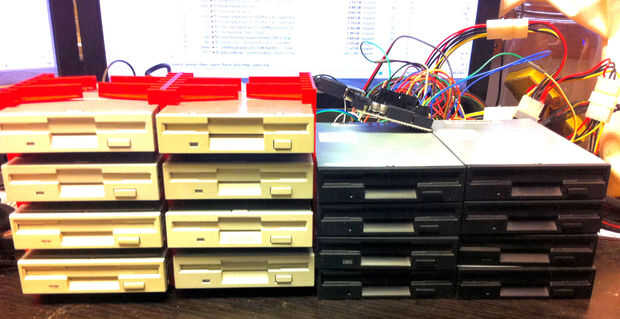

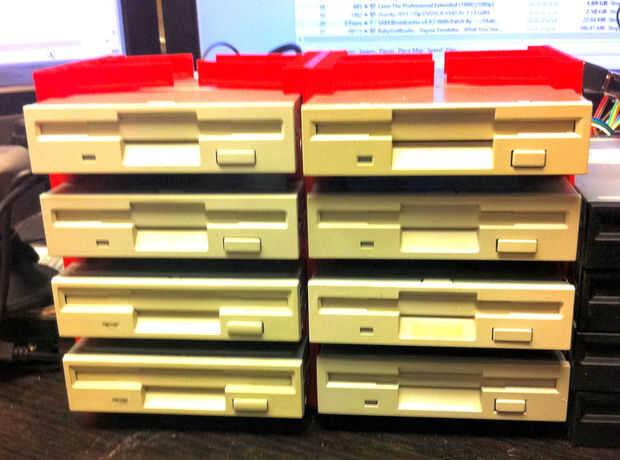

para aquellos que preguntan qué es esa cosa roja en el blanco conjunto de unidades, que es un 3D soporte impreso que diseñé para sostener las unidades de disco y mantenerlas separadas para que el sonido puede escapar mejor. He adjuntado los archivos STL para este paso para que imprimas tu propio si tienes una impresora 3D. Es una pieza universal sólo impresión 2 de ellos para una pila de 4 unidades.
