Paso 5: Prueba las unidades de

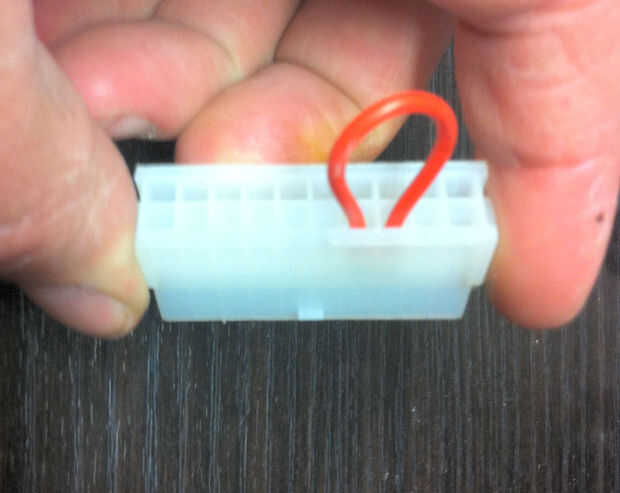

Primeras cosas primero tendrás tu fuente ATX para estar siempre en, normalmente esto requiere una placa base pero puedes comprar una toma de prueba especial que conecte con el cable y garantizar su constante en. También puede poner un trozo de alambre en el enchufe y 2 corto de las clavijas que va a hacer lo mismo. Personalmente no creo que esto es muy seguro ya que podría la chispa y provocar un incendio, por lo que no diciéndote que pines necesita a corto. Si usted está interesado en quemar su casa abajo usted puede encontrar esta información en google.

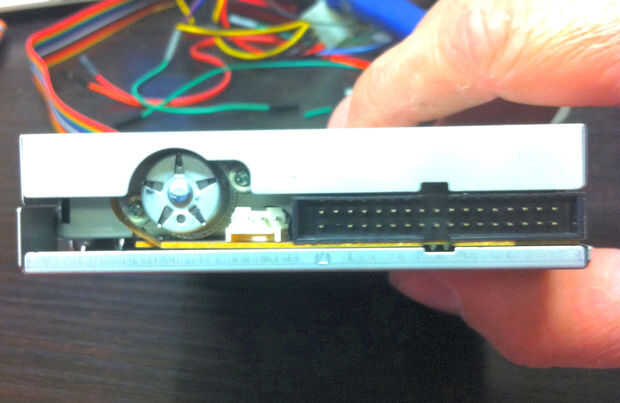

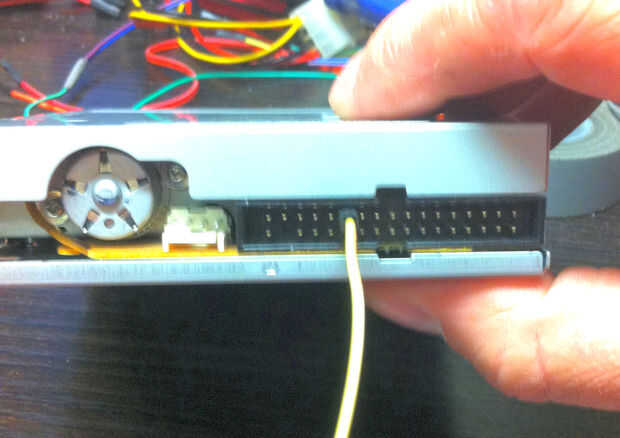

Para probar la unidad Utilice un cable puente para conectar 12 con su conector de tierra, pin 11.

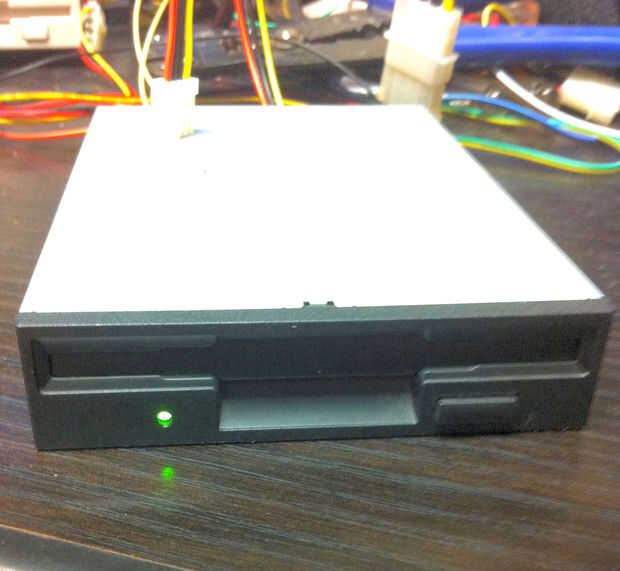

El poder y encienda la fuente de alimentación con el interruptor en la parte trasera, la luz de la disquetera deben venir en el enchufe. Si lo hace grande la luz trabaja, ahora tenemos que probar el motor paso a paso funciona.

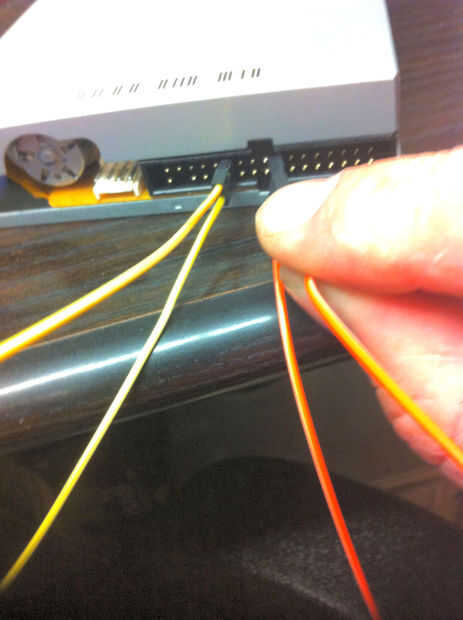

Conecte un alambre puente 18 perno, el perno de dirección y también a su tierra Pin 17.

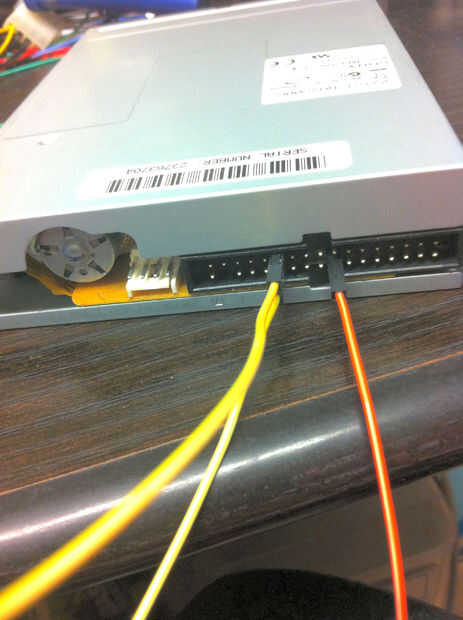

Conecte un cable al Pin 19, el terreno para el paso 20 Pin, no conecte el alambre puente al pin 20 todavía.

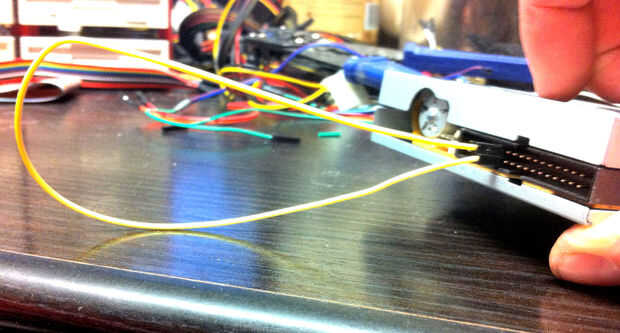

Encienda la fuente de alimentación y la unidad de disquete se encenderá para arriba, ahora Conecte el cable al pin 20 y oirá el motor paso a paso ir. Debe ir al final de su recorrido y parada. Quite el cable de 20 pines, Pin 18 vuelva a conectar el cable al Pin 20 y escuchará el motor va en la otra dirección.
Siempre que se escucha el motor y las obras de luz tiene una unidad de disquete de trabajo. Retire todos los cables y prueba la siguiente unidad hasta que todos ellos ha probado y comprobado que están todos trabajando.
