Unidad Inicio hidroponía construido para un 8 grado aula de ciencia - la vida Hydroshack otra vez! (8 / 17 paso)

Paso 8: Montantes de soporte de la luz

Los soportes de luz será fácilmente removibles para almacenamiento. Llevan a cabo las dos lámparas fluorescentes por encima de los canales. Las cadenas de suspensión de las luces también permite el ajuste de la altura de las luces para un crecimiento óptimo.

Deslice en el soporte trasero inferior y se atornillan a la parte superior del marco trasero. Como el soporte posterior es paralelo al suelo y la parte superior del marco no es; es un soporte de la luz 2" más largo que el otro. Esto mantiene la misma distancia de los canales a lo largo de la estructura.

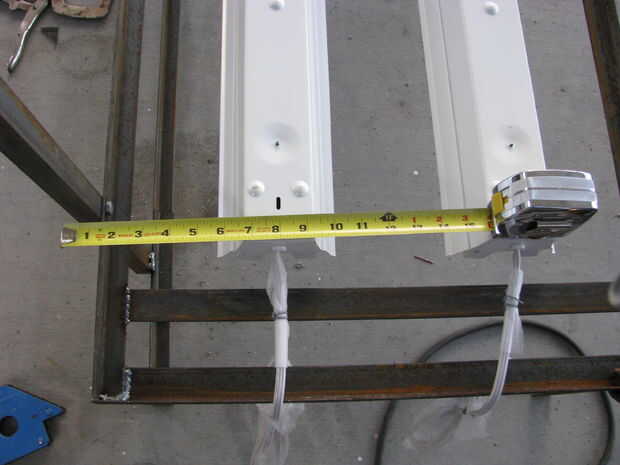

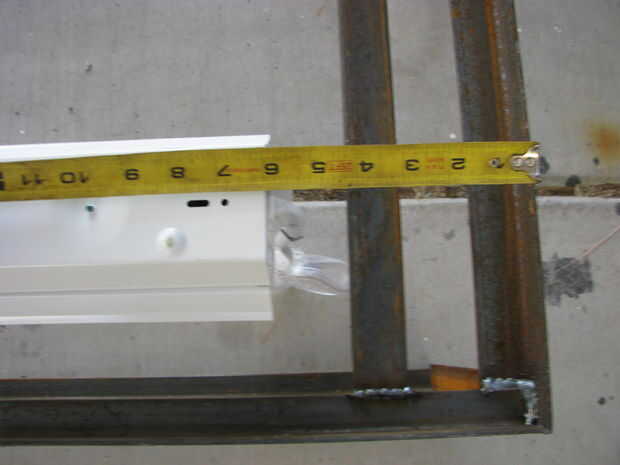

1. a lo largo. La estructura es de 5' de largo y los accesorios son 4' de largo. Esto deja 6" entre el marco y el accesorio. Las cadenas son 1-1/4" del final por lo que mi medida desde el extremo del bastidor es 7-1/4".

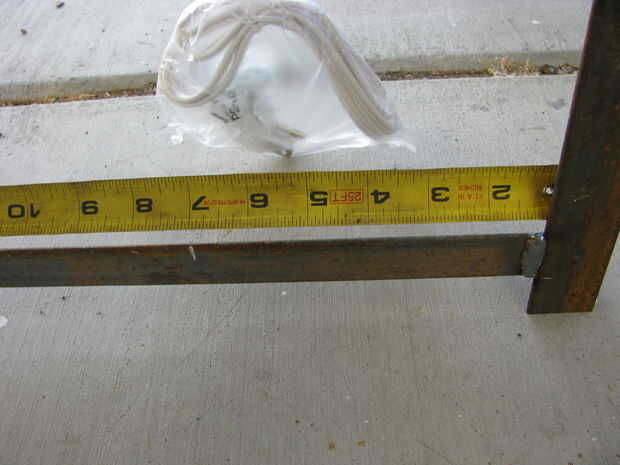

2. frontal hacia atrás. El marco es 23" y los accesorios son aproximadamente 5" cada uno. Deje aproximadamente espaciamiento 4-3/8".

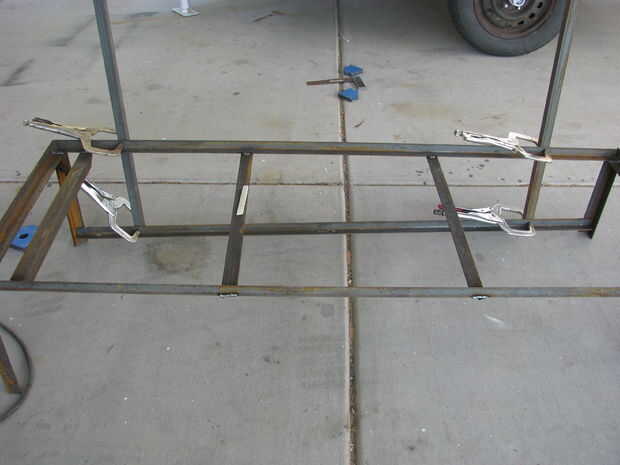

3. el refuerzo inferior en el marco de está marcado para las dimensiones a lo largo - 7-1/4" desde cada extremo.

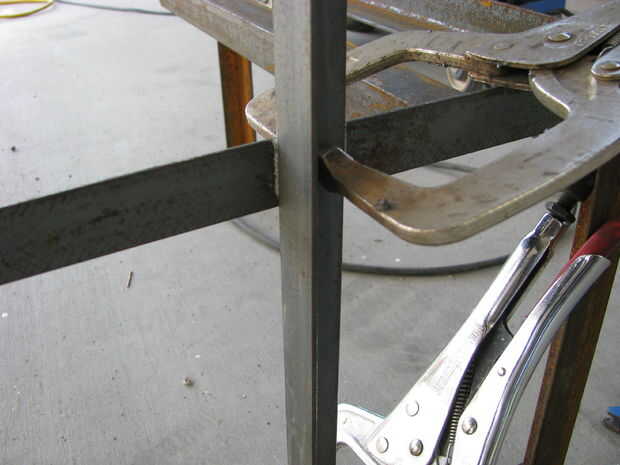

4. los montantes se cortan 48" y 50" de largo. Que ya pertenece en la parte superior del marco. Los montantes de los soportes se sujetan en su lugar, cuadrado con el tirante inferior. Esto debe hacerlos plomo (si está apoyado sobre una superficie nivelada, no mi camino.)

5. el marco superior y el tirante inferior está marcados para el referance fácil.

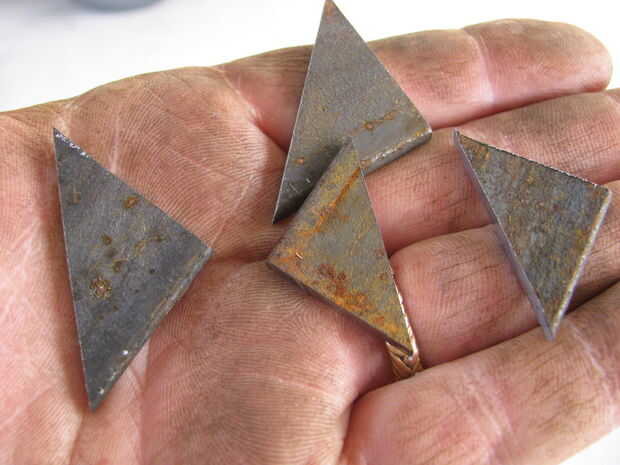

6. recuerde los triángulos poco aseados que dejados de ángulos de 45 grados de ajuste en los soportes transversales???

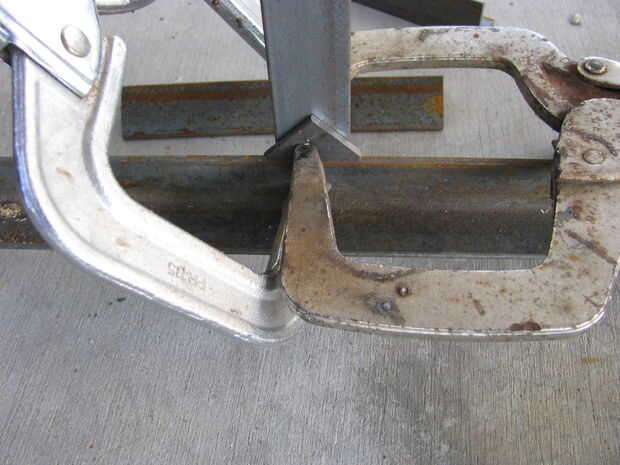

7. hacen paradas dandy para los montantes. Centro uno en cada vertical, contra la parte superior de la abrazadera trasera.

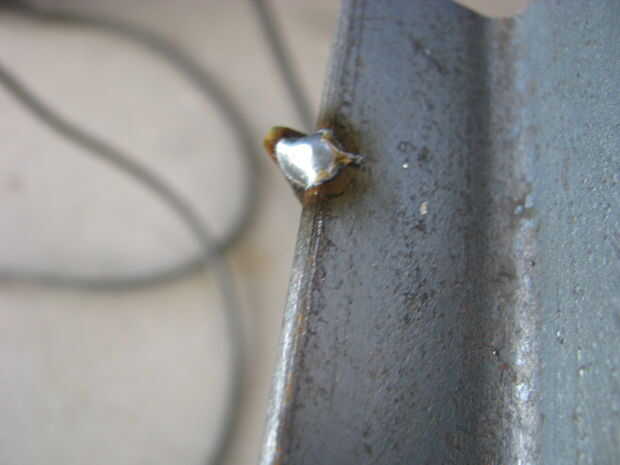

8. desde la parte posterior de los rectos, cuidadosamente virar la parada a la vertical. Luego quitar y soldar con cuidado la punta del triángulo en la parte frontal de la estructura vertical.

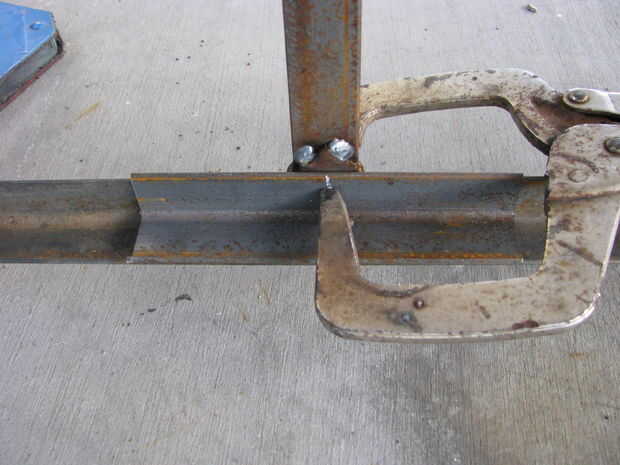

9. corte dos 4" piezas de ángulo para retenedores, marque el centro y apretar cada retenedor hasta la parada en los montantes.

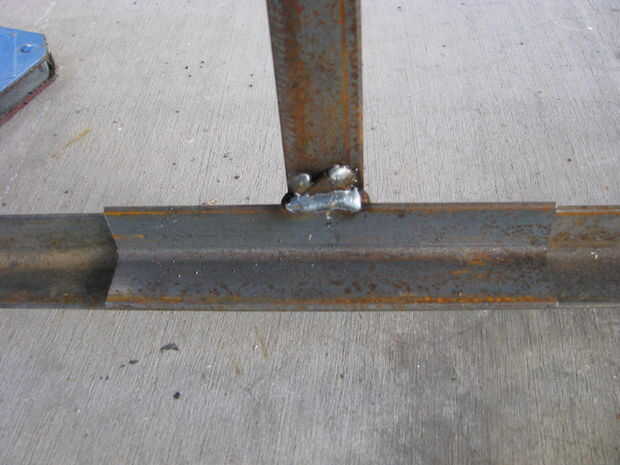

10. cuidadosamente soldar cada retenedor a la parada. Esto permitirá que el poste se deslice fuera de la abrazadera trasera y a deslizarse fácilmente en. Eliminará la necesidad de un tornillo en la parte inferior. Realmente podría utilizar este método para la sujeción del vertical en la parte superior del marco de la así, pero elegí a perno de seguridad.

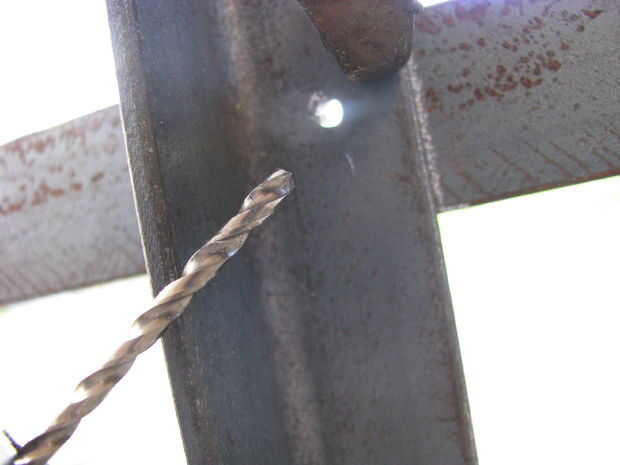

11. marca, piloto y punzón perforación los montantes y estructura.

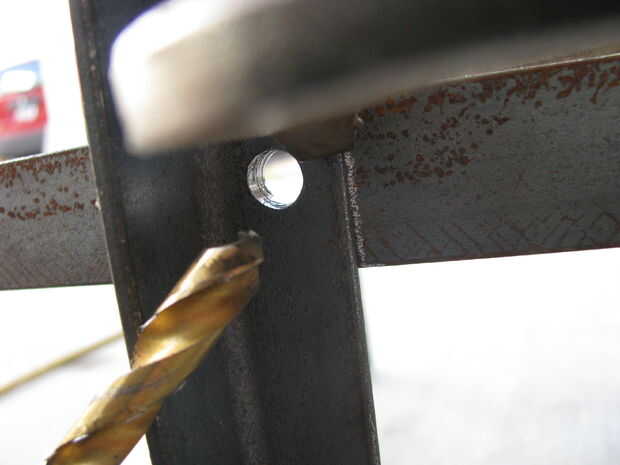

12. separación del taladro el pilotado agujeros 21/64" para un perno de 5/16-18.
