Unidad de GPS portátil para Notebook

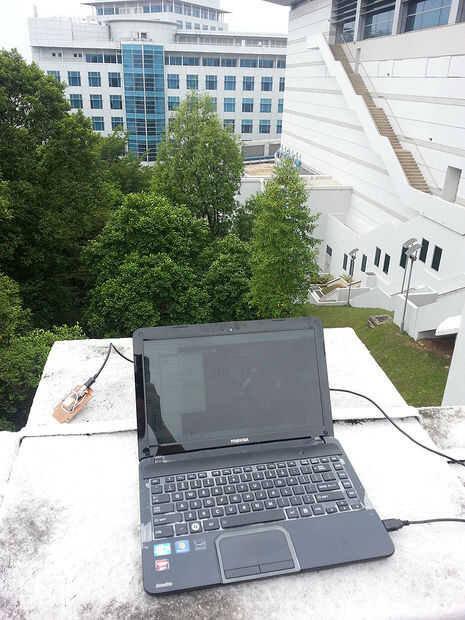

es una cosa triste que nuestros portátiles no vienen con una unidad GPS. ¿No sería maravilloso si podemos tener acceso a nuestra posición cuando estamos en el extranjero? ¿Encantados de nuestros padres y amigos para saber donde estamos si somos capaces de publicar un mapa o una vista del lugar en nuestros medios de comunicación social de Google Earth o Google Maps? Los smartphones son realmente lento y drenar de la batería bastante rápido. Me encanta los portátiles también porque podemos tipo tan convenientemente sobre ella y hacer un montón de imágenes y procesamiento de textos.

Está bien, así que hoy vamos a construir algo que es bastante fácil. Aquí está lo que necesitamos:

1. GPS módulo (conseguir la unidad menos costosa. Confía en mí, todavía funcionan muy bien.) Usted puede conseguirlos de Sparkfun, Robotshop, element14, 4dsystems, etc..

2. un pequeño perfboard

3. una resistencia y 2 capacitores - 330 ohmios, 1uF, 0.01uF.

4. algunos cables de circuito (0.6 mm de diámetro) y un 1W por-agujero 5 mm LED azul para indicación. Si se detectan 4 o 5 satélites y posición está bloqueada por el receptor, el LED deja de parpadear. Este LED es opcional.

5. un dongle USB-UART (para hacer el interfaz RS232 a su ordenador portátil) (hay muchos que hay en el mercado. Usted puede buscar para ellos en element14.)

6. un hombre de tipo A USB al cable del USB mini B macho datos

Procedimientos:

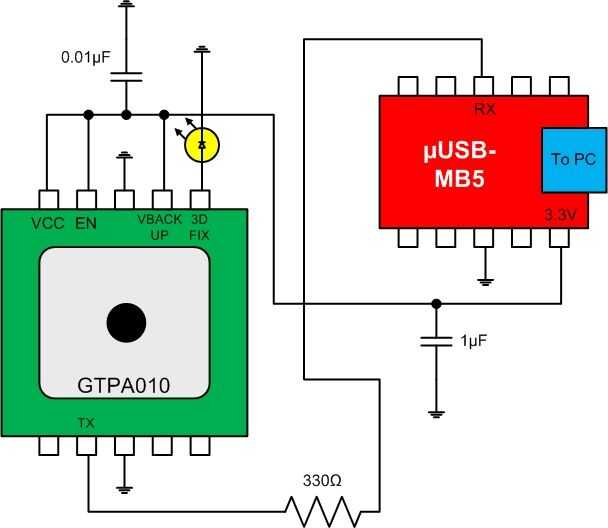

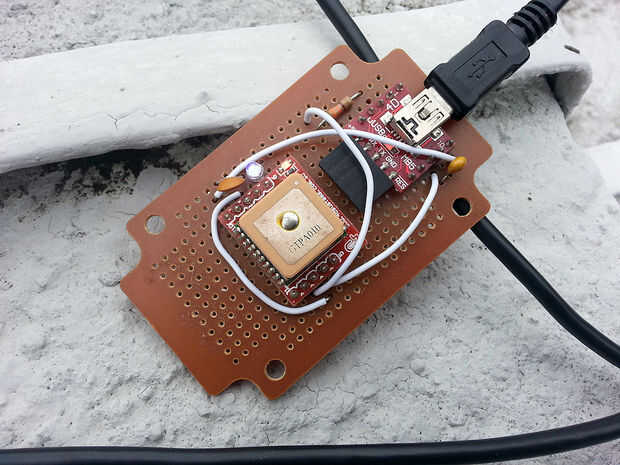

1. construir el circuito. Pruébelo primero en un protoboard. Después de que el circuito de la transferencia a un perfboard. Usted tiene que soldar.

2. gancho hasta tu PC. Instalar al driver para el dongle USB-UART.

3. Verifique el número de puerto COM del dongle USB-UART – Panel de Control - sistemas - administrador de dispositivos - puertos. Si el controlador no está instalado correctamente, no verá el dongle aparece en la lista de puertos.

Software:

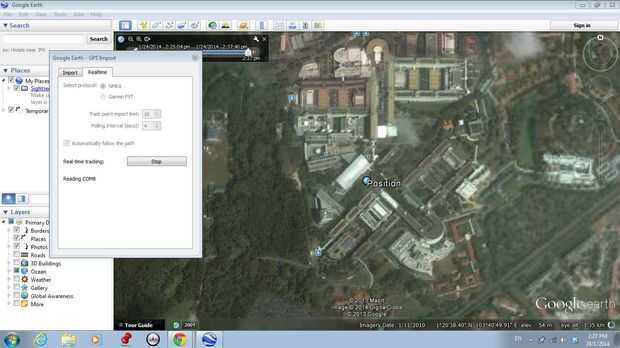

1. descargar y ejecutar Google Earth.

2. Haga clic en 'Herramientas - GPS'.

3. click en 'Tiempo real'.

4. Seleccione 'NMEA'.

5. Verifique 'Seguir automáticamente la trayectoria'.

6. Haga clic en el botón 'Start' para empezar el seguimiento.

7. Google Earth se caza para el puerto COM ya que la unidad GPS le da datos con formato de NMEA que pueden ser analizados por Google Earth/Maps.

* Asegúrese de que esté en línea.
