Unidad de seguimiento de Panel Solar con una cuerda reloj de sol portátil (7 / 7 paso)

Paso 7: Sol solar panel - Setup y listo para la carga de seguimiento:

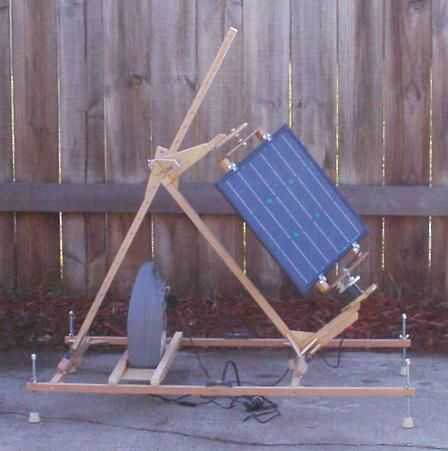

Portátil 12 voltios, 12 vatios panel solar, un caballo de trabajo real, es configurar y ahora listo para generar energía.

Forma rápida y precisa orientar el perseguidor del sol verdadero norte, prefiero utilizar el "Sun Compass
versión 1.8"(freeware), en mi pda Palm TX. Es fácil de configurar inicialmente: introduce la hora y seleccionar tu ciudad, de una larga lista en el programa. Y, cuando se abre el programa, el "sol" siempre aparecerá en la posición exacta.
Sostiene el lápiz de la pda perpendiculares a la pantalla, para crear una sombra a través de la pantalla, y
luego girar la pda hasta la delgada sombra cruza el "sol" y el centro de la brújula
rosa, proporcionará resultados altamente precisos.

Una brújula tradicional, estándar, incluso cuando se establece para la declinación magnética, todo puede para ser a menudo
afectados por cerca de líneas eléctricas y objetos metálicos, produciendo lecturas defectuosas. Y mi brújula no dará lecturas si se detecta cualquier interferencia magnética.

Y mi dispositivo GPS portátil vintage de confianza no funtion como una brújula, cuando parado.

Si el perseguidor en la altitud solar, a diferencia de la orientación norte- o gira el panel solar para enfrentar el sol, no es intuitiva. Una fórmula de altitud solar, o una tabla de referencia de altitud solar, se requiere en forma rápida y eficiente ángulo el panel solar al ángulo estacional del sol. Y, como el ángulo solar varía violentamente con las estaciones, el ángulo del panel solar debe ser cuidadosamente por lo menos cada dos días.

Básicamente, el eje de rotación de norte a sur del panel solar necesita siempre del norte y hacia el cielo. Parece haber una idea falsa común que el eje siempre apunta directamente a la estrella del norte, pero ese no es el caso. La elevación del eje norte-sur es siempre en ángulo recto a los rayos del sol.

Para orientar el seguidor solar a la altura de la temporada del sol, la Universidad de Oregon ofrece su "programa de tabla de ruta sol Online". Es el más simple y más intuitivo que he encontrado:

http://solardat.uoregon.edu/SunChartProgram.php

Ingresar su código postal generará un gráfico que muestra el ángulo del sol, a mediodía
(hora solar), en su área, para diferentes días del año. No ser distraídos por las horas en la carta, mediodía es la única posición por que usted debe estar preocupado.

90 grados, en la tabla, es directamente arriba. 0 grados, en la tabla, está en el horizonte.
Restando el ángulo del sol, de 90 grados, te dará el ángulo correcto de la energía solar
panel (perpendicular a los rayos del sol), a mediodía. El panel solar seguirá ahora el sol desde el amanecer hasta el atardecer.

Más tarde encontré una Palm m515 pda usada, en un mercadillo local, por $ 5.00 y había instalado "RiseSet" programa para Palm OS, versión 2.1 (freeware). El programa permite establecer hasta 3 lugares favoritos con latitud, longitud y desplazamiento GMT, para después proporcionar una referencia rápida y fácil para orientación norte-sur del eje del panel solar, así como establecer con precisión la elevación solar del mediodía.  Elevación solar del mediodía, sólo asegúrese de configurar el tiempo para "high noon", que puede ser de 11:00, o 12:00 o 13:00, dependiendo del horario de verano.  La vendimia Palm m515 pda ahora se almacena convenientemente con el panel solar.

El perseguidor está diseñado para ser totalmente funcional, en cualquier parte del Ecuador al Polo Norte. Una simple modificación de la posición de impulsión permitirá que funcione también en el hemisferio sur.

También, ser portátil, la unidad, si es necesario, puede fácilmente mover a otro cercano lugar, aprovechar el sol de la tarde, si no hay ninguna área que recibe pleno sol durante todo el día.

Como un bono adicional, este dispositivo de seguimiento solar también podría ser instalado en una mesa de picnic y utilizado, por la noche, por el astrónomo aficionado casual. Para funcionar como una verdadera Montura ecuatorial, el eje de rotación de norte a sur del panel solar tiene que volver a colocar para que apunte directamente a la estrella del norte. Pero tenga en cuenta que noches de viento pueden soplar el telescopio hacia adelante y hacia atrás, +-1 grado en el eje del engranaje. Mientras que tales tolerancias son aceptables para los paneles solares, no es conveniente para la astronomía grave.
