Unidad de exposición UV de PCB (3 / 5 paso)

Paso 3: Circuito / PCB

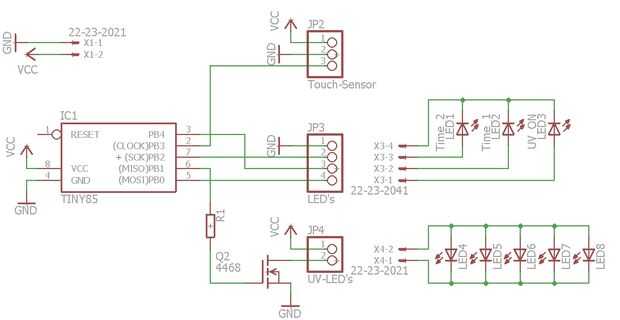

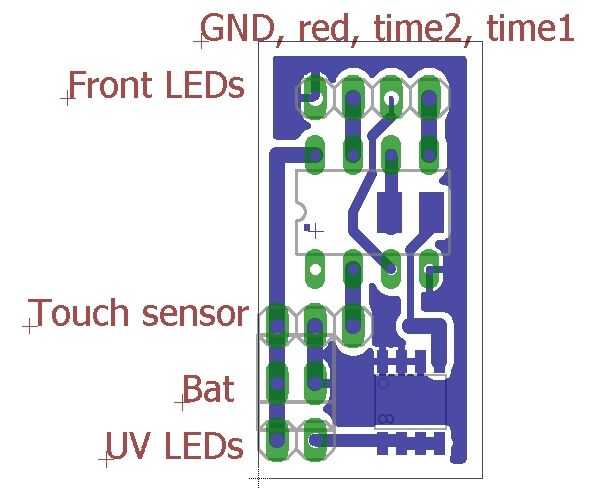

Se diseña el circuito y el PCB en EAGLE.

Sería bueno, a todas las partes de la soldadura una designt PCB, pero al grabar el PCB se necesita el circuito :(
Lo montan el circuito en un protoboard y luego construir la final circuito de control, o la soldadura en un perfboard.
Yo uso pin / tiras de encaje fácil conectan y desconexión todos los componentes, pero usted puede también soldarlos directamente a la placa.

Panel de LED

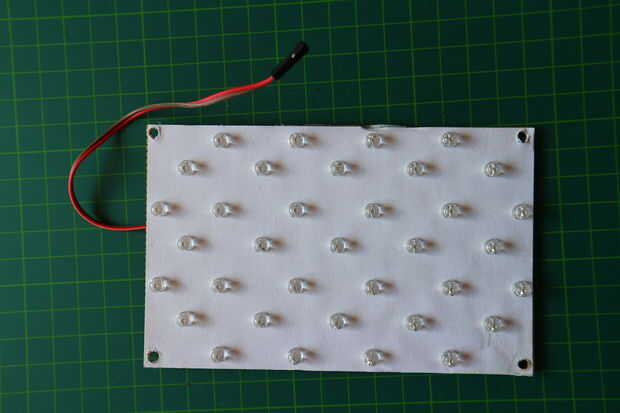

El LED Panel es un 140 x 80mm que perfboard uniformemente equipado con LEDs.
Entre las lámparas y el Perfboard es una hoja en blanco de papel para reflejar la luz a la PCB.
Todos los LEDs son paralelas.
