Unidad de efecto de Audio anacrónico: Spring Reverb (5 / 6 paso)

Paso 5: Completa superior montaje y electrónica integrada

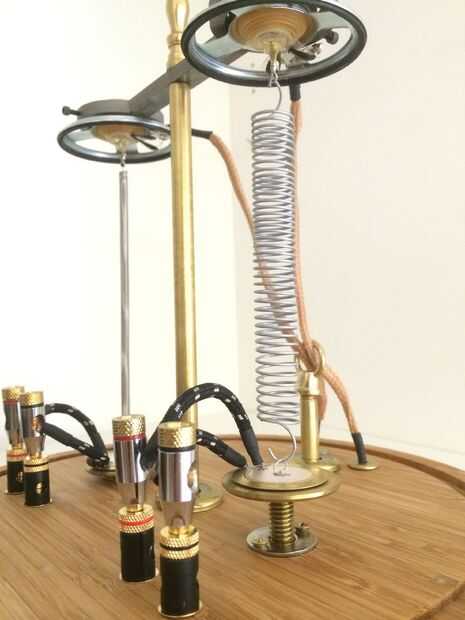

¡Vale! ¡ Excelente! Así que tenemos resortes tensados entre los altavoces y los piezoeléctricos, y todos los asociados de cableado corriente en la base. Ahora ¿cómo nos conectes esta cosa?

He decidido que la unidad de reverberación debe ser autónoma como un pedal de guitarra, lo que significa una entrada no amplificados y la fuente de salida. Lo ideal es que te conectes la señal de entrada sea un teléfono móvil, guitarra o micrófono y luego enganche la salida hasta dos entradas de micrófono a un mezclador o un amplificador.

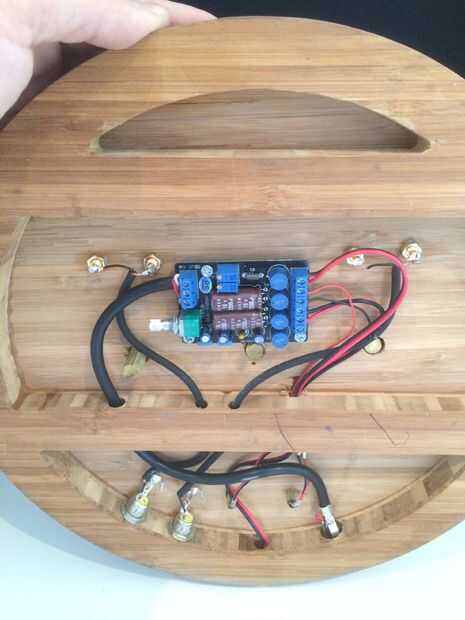

Esto significaba que sólo necesitaba un pequeño amplificador interno para conducir la señal a los altavoces. Puedes ver la pequeña placa de PCB amplificador en la segunda foto de arriba. El volumen está configurado a un valor de gama media dejando la opción para el control de volumen de entrada desde el exterior; por ejemplo, enganchó la reverberación hasta el envío de efectos de un mezclador y utiliza los mandos de nivel para que se envíe para controlar cuánto se vibran los altavoces.

Para finalizar, aburre agujeros para los conectores Conector: un conector TRS 1/4" para el estéreo entrada señal, un barril de DC jack para 9VDC entrada al amplificador y dos 1/4 jacks mono de salidas separadas.
