Paso 5: Configurar MadMapper / MadLight
OK-aquí la diversión parte. MadMapper tiene una característica bastante nueva llamada MadLight que permite la salida de un área asignado de la fuente de video a los extras sobre ArtNet. También se puede definir qué es exactamente un "accesorio" en términos de número de píxeles, byte orden, colocación de píxeles y tamaño. Esto significa que usted podría hacer un píxel RGB y la salida de que un área de la pantalla a un par de LED puede o podría hacer un largo y fino accesorio de salida 60 pixeles a una franja direccionable RGB usando una tabla como la PixLite.

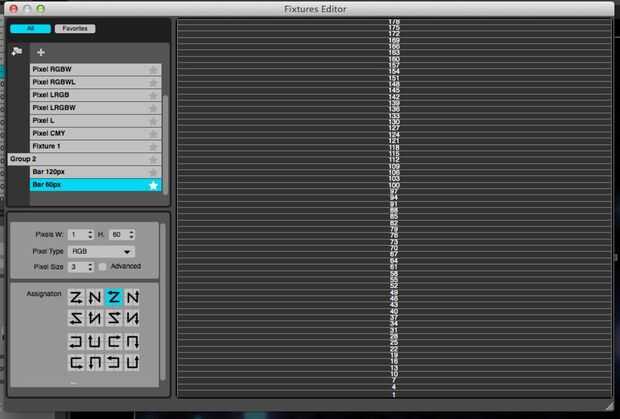

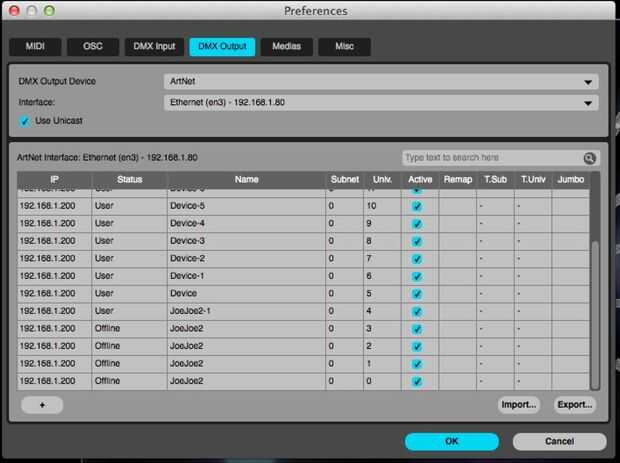

En primer lugar configurar MadMapper salida 16 universos de datos a la dirección IP de la Junta de PixLite. Luego he creado un accesorio para representar una sola tira de hasta 60 píxeles, que es sobre el número máximo de píxeles en ninguna de mis carreras.

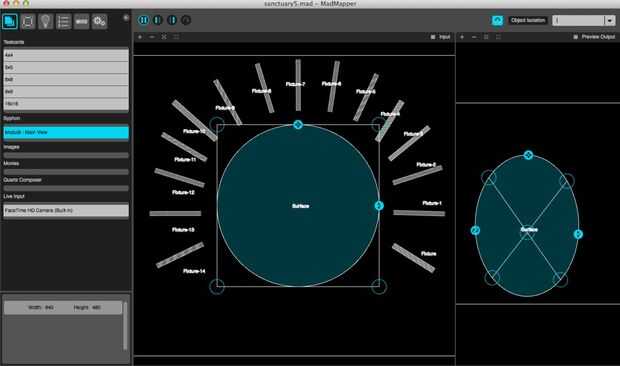

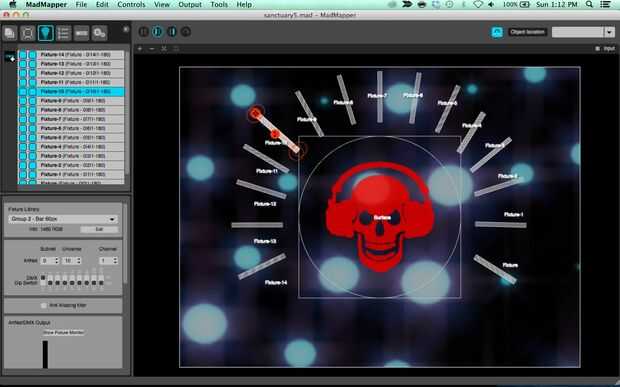

A continuación en la configuración de MadLight creé 16 de ese accesorio y establecidos en los lugares apropiados alrededor de la máscara de proyección circular. Puede cambiar el tamaño de cada artefacto para capturar a un número de píxeles de la fuente que se promediaron, o hacer un solo píxel de ancho. Encontrar cada LED reflejan la media de una sección pequeña del material hace la reproducción sobre los LED un poco menos frenética. En el lado izquierdo de la tercera imagen vemos donde cada calendario se establece para la asignación de un universo separado.
El mapeo de proyección no es realmente parte de este tutorial, pero las manijas del tirón en la superficie circular se pueden mover para hacer el video ajusta bien en la superficie de proyección y correcto para cualquier rotación o inclinación por el montaje y la posición del proyector.
Salto a la pantalla de configuración principal de MadMapper, seleccionado Modul8 como el sifón entrada de video y aseguró que la región circular correctamente fue de tamaño y deformada para caber perfectamente en la superficie de proyección blanco.
