Paso 3: Utilizando la plantilla

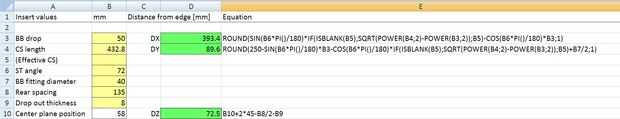

El proceso de montaje es muy sencillo y la plantilla se pone con facilidad en el piso usando solo una de 5 mm llave allen. Se pueden efectuar copias espejada si desea que la unidad hacia afuera. Hay una hoja de cálculo incluida que calcula los valores DX, DY y DZ en base en las siguientes entradas: fondo gota de soporte, longitud de la estancia de cadena (eficaz), ángulo del tubo del asiento en grados, diámetro de la conexión de soporte inferior, espaciamiento de la posterior (120, 130, 135 mm o lo que sea), espesor de los abandonos y la posición del plano de centro del bicicleta marco de 58 mm en estas instrucciones. Los valores de salida se utilizan como sigue:

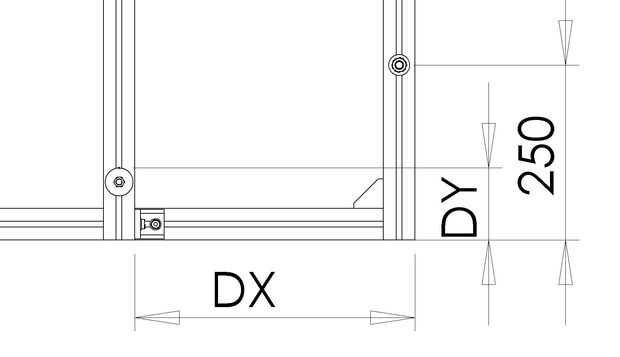

La posición horizontal DX de perfil sosteniendo el accesorio de soporte inferior puede medirse utilizando una cinta métrica. Medir en ambos extremos o medir diagonales aseguran que todo es cuadrado. Un ángulo cuadrado puede utilizarse para verificar. La primera foto lo explica mejor. Los perfiles se pueden fijar en un ángulo, también, si desea por ejemplo un tubo de asiento más pronunciado en comparación con la cabeza del tubo (como es común para bicicletas de prueba de tiempo). Esto se hace usando ya sea los mismos ángulos, que permiten rotación alrededor de uno de los perfiles y luego comprar las pinzas del mismo fabricante. Es decir, el perfil puede girar a cualquier ángulo que desee y luego reprimieron.
La posición vertical DY puede medirse con un calibrador teniendo en cuenta el radio de la conexión (Dbbfit/2). Puede añadir otra Tuerca M8 para evitar que el árbol de BB en lugar sin la caja del pedalier.

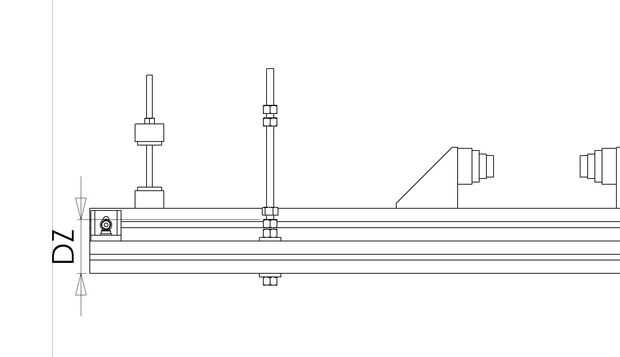

El espaciado posterior DZ puede ser fácilmente calculado y medido de muchas maneras. Una forma es apretar tuercas M10 uno contra el otro en el eje ficticio y medir la distancia apropiada de la superficie del perfil y comparar esto con la posición del plano de centro. Sería la mejor manera de medir desde el interior de la gota hacia fuera a la superficie del perfil, pero puede ser un poco difícil con algunos abandonos. La hoja de cálculo contiene una serie DZ que puede utilizarse para calcular la posición de la cara externa de la gota hacia fuera de la superficie detrás del perfil con el eje. Esto se muestra en la segunda foto y es fácil de medir mediante pinzas.
El último paso es colocar el perfil con los adaptadores de tubo. Realmente no se exija demasiado dimensiones o medición. Si todo lo demás en el marco de está debidamente alineado, entonces el tubo de dirección no puede ir muy mal. Una dimensión de tubo superior eficaz (de centro a centro) puede utilizarse en posición preliminar la cabeza del tubo y ajusta desde allí si es necesario.
