Una pintura con un toque (3 / 8 paso)

Paso 3: Preparación de la placa de cobre, diseño y la quema

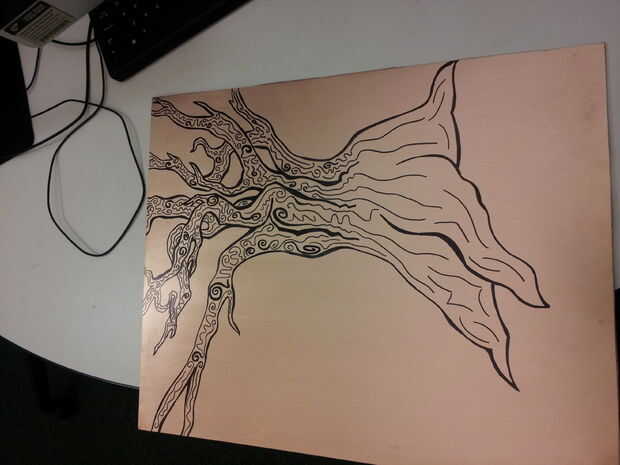

Hay muchos sitios, especialmente de Instructables, que te dará muchas formas de preparar su PCB. Pero, sólo para recapitular el proceso que hice, aquí va. En primer lugar, tomar la placa de cobre y fregar limpia y suave con un estropajo. Luego, una vez limpio y seco, tome la Junta Directiva y dibujar, marcador permanente, el diseño que quieras, en mi caso el árbol. Una vez que el diseño que quieras, con una buena cantidad de tinta aplicada, deberá esperar y, básicamente, 'bake' la tinta sobre el tablero. Una vez que la tinta se ha "cocido" puede toma el cloruro férrico y usa para quemar lejos el cobre no cubierto por la tinta. Tienes dos opciones para el cloruro férrico. Uno, podría sumergir el PCB si es lo suficientemente pequeño o tienes un recipiente lo suficientemente grande. Dos, usted podría limpiar lejos el cobre a mano con el cloruro férrico. Ni modo es conveniente, pero la limpieza por el método de la mano es agotador. Me tuvo suerte y pudo sumergir mi 16 x 20" PCB en un recipiente grande utilizado por la Facultad y estudiantes de grabado y simplemente olvidarse de ella.
