Paso 3: Diseño de ajuste / garras
Empezar por tener una mirada en la piedra. Decidir que forma para arriba y desea que camino a tu alrededor. Elegí lo que llamó la luz mejor para hacer frente y el eje más simétrico se cruce la banda perpendicular para hacer que el anillo se vea simétrico.
Medida la piedra cuidadosamente y en todos los sentidos. Con más precisión puede modelarla, mejor sus garras cabrá... que facilita las cosas mucho más tarde.

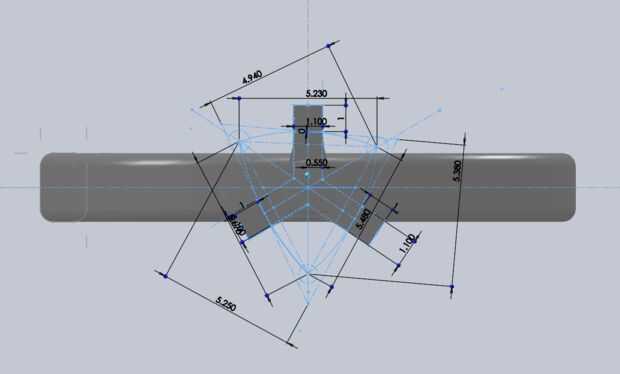

Medí la piedra en siete direcciones: punta a punta para cada uno de los 3 lados, extremo a extremo de cada punta y luego grueso. Entonces modeló la piedra en SolidWorks. La posición de la garra y el diseño debe ser preciso. Para restringir un triángulo con tres garras deben colocarse correctamente y firmemente, pero los lados curvos de esta piedra dejan más margen para cualquier holgura permitir que la piedra gire y deslice y posiblemente sonajero gratis. Usando el CAD coloca las garras, que se ven bastante simétricas asegurando también que cualquier rotación o traducción de la piedra en el diseño hace 3 garras todos interfieren. La piedra es limitada de delantero--detrás a movimiento o balanceo por la interacción entre la superficie detrás de la piedra y la forma de que las garras están dobladas sobre el frente de la piedra, una vez instalada. Se debe cuenta de hasta qué punto el borde de la piedra se sentará de frente del anillo para no dejar grandes arcos vacíos debajo de la piedra.
Elegí las garras 1,1 mm de ancho como un buen equilibrio entre demasiado grueso para doblar y demasiado delgado para ser lo suficientemente fuerte. Este diseño deja las esquinas de la piedra expuesta así necesita ser robusto a coger cosas. En el mismo tiempo 14k de oro blanco, mi material elegido, es muy difícil y menos dúctiles que otros grados de oro. También tiene un punto de fusión mucho más alto así que faltaba al frío formar las garras para poner la piedra. Filetes de apoyo fortalecer las garras debajo de la piedra, y todo se completa con las concentraciones de tensión mínima.
Diseñado, las garras se quedan rectas para permitir la colocación de la piedra. 3D imprimí unas impresiones de prueba de ABS. Esto está justo en el límite de la UP plus v2 que utilizaba para que cada impresión es necesario medir para comprobar sus dimensiones antes de probar el ajuste de la piedra.
