Paso 3: Setp 3: montaje y pruebas

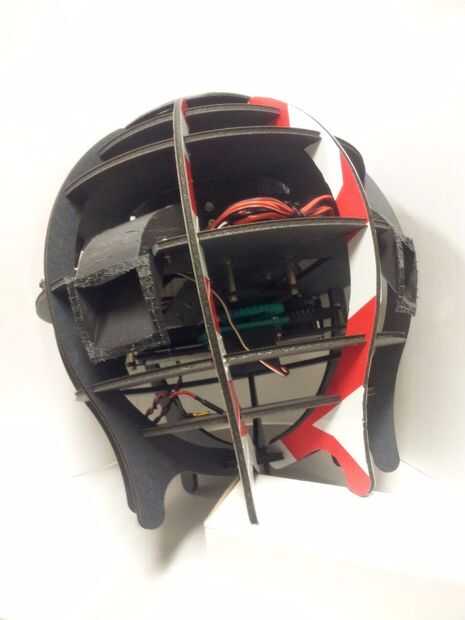

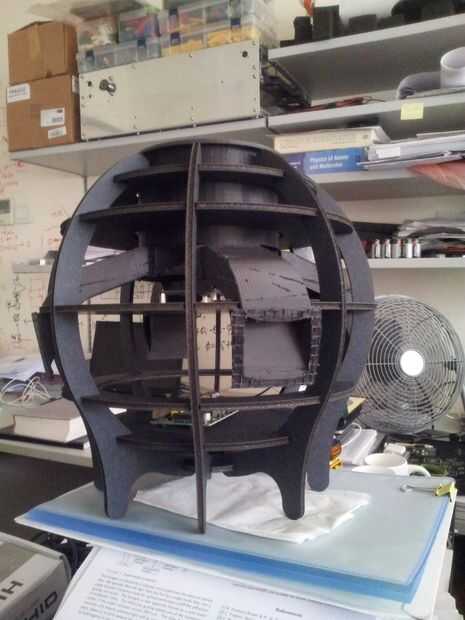

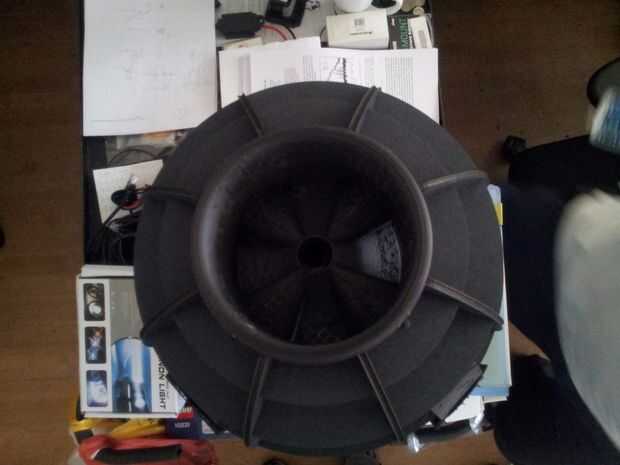

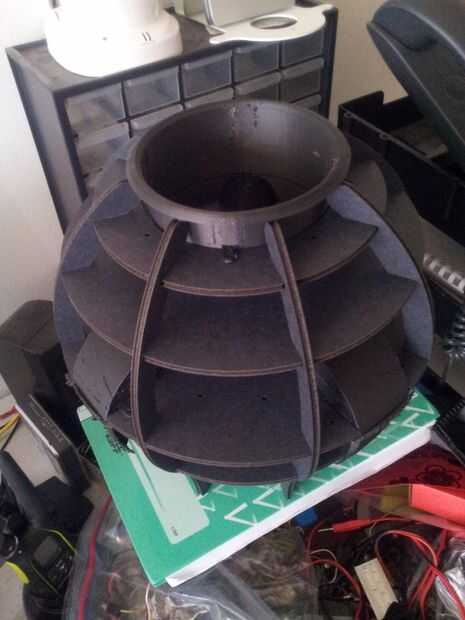

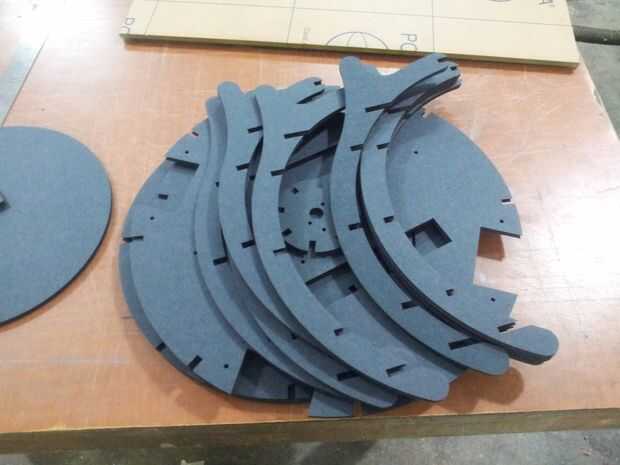

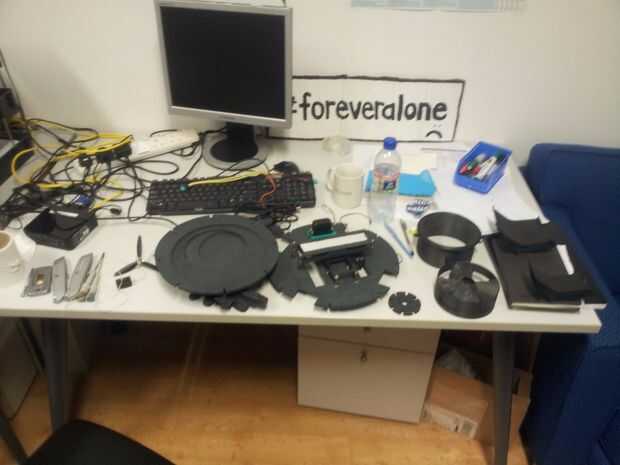

Procesamiento adicional fue hecho a la jaula esférica con laca en spray. El conducto de aire se apriete mediante tuercas y tornillos M3. Con los mismos tornillos y tuercas, el conjunto de conductos de aire fue atornillado en la placa media y la jaula montada alrededor de él. Por último todas las costillas verticales fue instalada y había sujetada usando un cable que corría a lo largo del Ecuador de la esfera.
Rc accesorios necesitan:
De Hobbyking:
1. CR23L contrarrotatorio BL System1100kv x1
2. F-30A/15205 Hobby King 30A ESC 3A UBEC x2
3. contador girando tres hélice 5x4.5-negro x1
Desde nuestro escondite
1. servo Futaba S3003 x 2
2. transmisor de 9CHP Futaba de 9 canales
3. R156F Futaba 6 canales receptor
4. bájese alta potencia LiPo 12C 11.1V 1800mAh batería x1
El video que hicimos para el concurso que simuló la Asamblea puede encontrarse aquí:

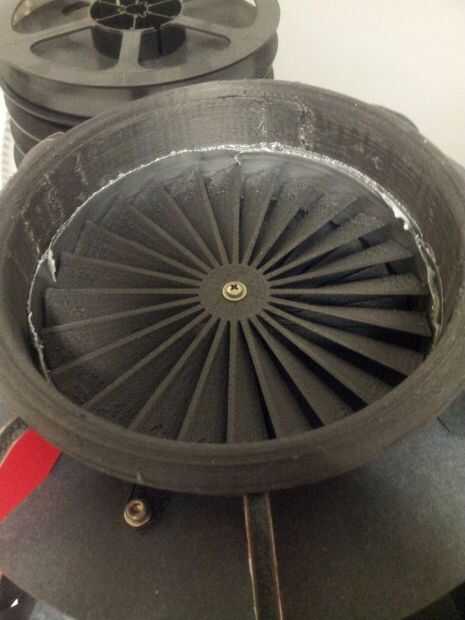

Probablemente la conexión rc electrónica se puede encontrar fácilmente en línea. Hubo también alguna mezcla del canal de desvío y aceleración de cada motor a la velocidad de rotación diferencial. Desafortunadamente, cuando enciende el sistema electrónico se hizo evidente que la confianza era manifiestamente insuficiente para el peso 1kg más o menos de los aviones no tripulados. El problema principal era que la constricción del flujo de aire impuestas por el aeroducto. Aire sólo escapaba a través de las brechas entre las palas de las hélices. Así que diseñamos y y las aspas del ventilador similares a ésos encontrados en los compresores en lugar de otro. En las últimas horas antes de la fecha de la competición, probamos el drone con las aspas del ventilador instaladas. Golpea el voltaje hasta 14.8V (4S) utilizando una fuente de corriente continua y había conducida nuestra prueba. Ay que resultó para ser demasiado para el motor pequeño tomar y ha quemado. Bien teniendo en cuenta las semanas 1,5 construir horario de conceptualización a la versión final con ningún cálculo inicial del empuje generado, no estábamos realmente esperanzadoras para un vuelo exitoso. Para nuestros esfuerzos que tan brillantemente fue del sur que obtuvimos el diseño más innovador, para un avión que no logró volar, aparte de la hoja del compresor superior despegar porque no fije bien... Volver a la mesa de dibujo.
