Una luz de bici portátil luxeon (2 / 7 paso)

Paso 2: Elegir los componentes

El primer paso es elegir los componentes. En esta sección voy a entrar en una explicación para cada componente que elegí. El objetivo aquí es para que pueda mezclar y partido evitando algunos errores que he hecho.

El chasis

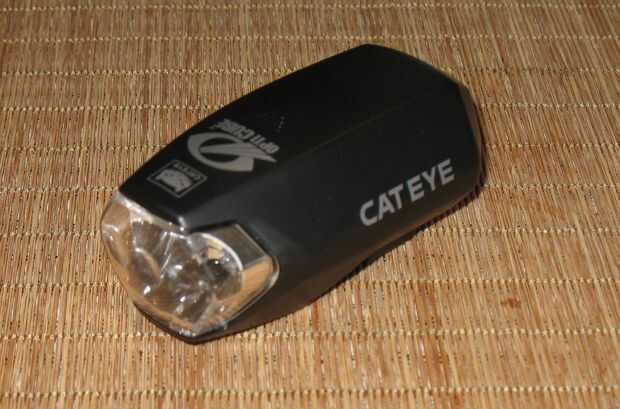

En primer lugar, estoy construyendo mi luz de bici en una luz existente, el Cateye HL-EL200:

http://www.Amazon.com/Cateye-Bike-Head-Light-HL-EL200/DP/B00063857G
http://www.MTBR.com/Reviews/olderlights/product_89079.shtml
http://www.blueskycycling.com/product1030_9_-Cateye-HL-EL200-Headlight.htm

Pros:
+ Es barato.

+ Lo chupa como una luz de bici, así que no te lo pierdas. Energía baja y la cubierta es difícil de poner y quitar. Una vez todo en su lugar, sin embargo, usted nunca necesitará abrirlo.

+ El barco-como forma significa que puede contener la nueva luz y electrónica sin mucho en la forma de modificación.

+ Utiliza el montaje de liberación rápida de Cateye, que significa que es fácil de tomar y.

Contras:
- Es difícil de encontrar porque es un modelo antiguo de Cateye.

El poder
8 AAs. Elijas lo que elijas, debe mantener al menos 10 voltios. Si usted decide ir con una solución de paquete de la batería, debe rediseñar el circuito. Fui con AAs porque son luz y baterías de NiMH son fáciles de recargar. Incluso si estás usando una batería, asegúrese de leer cómo crear un soporte de velcro, como usted probablemente puede reutilizar. Ya que esto va en el manillar, quiero ser luz.

La fuente de luz
4 1s Luxeon. Este diseño se basó en este instructable casi exclusivamente. El circuito se basa en que el diseño, aunque termino por cambiar algunas cosas.

El Color de la luz
Blanco. No lío. En muchos Estados, blanco o amarillo son los colores sólo dos que se supone que tienen en la parte delantera de la moto, y azul se reserva para la aplicación de la ley, incluso en bicicleta. Mi estado requiere al menos una luz blanca en la frente, y eso significa que no tiene ninguna posibilidad de retener su visión nocturna. Incluso si vas a pasar la mayor parte de su tiempo fuera de la carretera, blanco te servirá bien en conseguir a y desde el camino.

Juntándolo todo

Vas a necesitar lo siguiente:

* 1 Cateye HL-EL200

* 1 disipador de calor, cerca cuadrado de 1.5 pulgadas en la superficie y menos de 1 pulgada de espesor, como este Aavid Thermalloy modelo 375024B00032G, con el montaje de la cinta

* 4 lentes 15° OP-015

Los titulares de la lente óptica clara de * 4 OH-ES1-CL

* 4 LXHL-MW1D blancos Luxeon Star (Luxeon I)

* 1 3021-D-E-1000 "BuckPuck"

* 1 3021-HEP BuckPuck arnés de cableado

* 2 portapilas con 4 pilas AA

* 8 baterías del AA (preferiblemente NiMH recargable)

* Soldar hierro y soldadura, cinta aislante

* 18 o 22 cable calibre

* Subir la cuerda con el núcleo eliminado.

* Un mechero o quemador de la estufa, para acabar con la cuerda termina.

* Epoxi o silicona para impermeabilización

* Un gran paquete de velcro ancho 2 pulgadas, utilizado para el montaje de la batería
