Paso 3: trabajar por electrican en ti
DON T BULD EN 220V / 110 V BOMBILLAS!!! ENTRADA NO DIRECTA DE ALTO VOLTAJE EN LA LÁMPARA!!!!
Sería bueno si usted ve soldar LEDs y componentes electrónicos antes y comprender los conceptos básicos de un circuito eléctrico ;) Pero no dude en preguntarme si usted don t entender algo.
Mi circuito:
Para hacer el proyecto no es demasiado caro decidí usar una resistencia para adaptarse a la corriente del LED.
Que una unidad de corriente constante pcb, y como gama alta un modo buck, uno es el Rolls Royce de conducción LED. Pero en este las regiones de baja potencia y la libertad de combinar el LED cerca de la tensión de alimentación, un resistente lo hará demasiado.
También la resistencia calentará su dormitorio en días de invierno fuerte un poco, en caso de menos actividades allí ;)

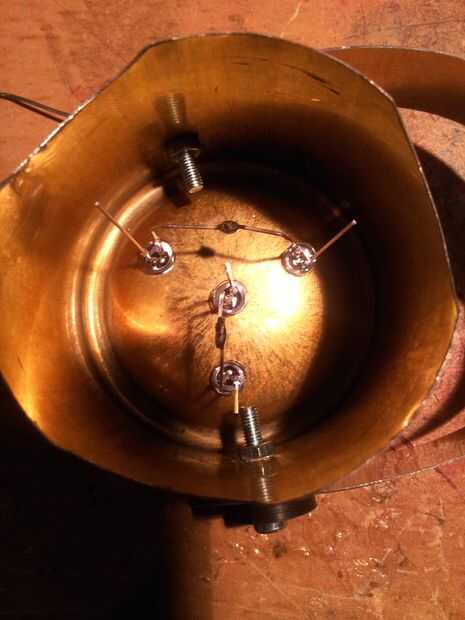

OK, cada energía NICHIA LED depende en mi caso con 70 mA @ 3,4 voltios. Para llegar a esto he conectado respectivamente dos LED de serie y el paralelo serial unidades. El 15 ohmios resistente se conecta entre el "+" y el circuito.
La adición:
dos LED de serie con 3,4 V tienen 6,8 V y 70mA. Dos unidades seriales paralelo 6,4 V y 140 mA. Impulsado por 9 voltios tienes que destruir a 2,2 voltios por los resistentes.
Una prueba final ha demostrado que el interruptor de nuevo a 7 voltios en la fuente es lo suficientemente brillante para leer.
Ahora calentar el soldador y soldadura de los LEDs como se describe, cuidar para la polaridad.

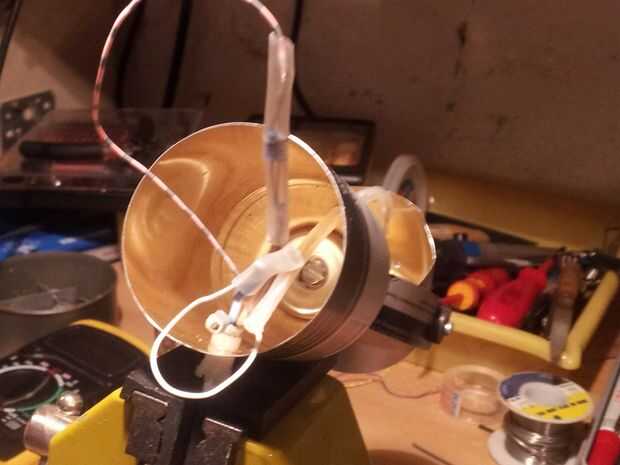

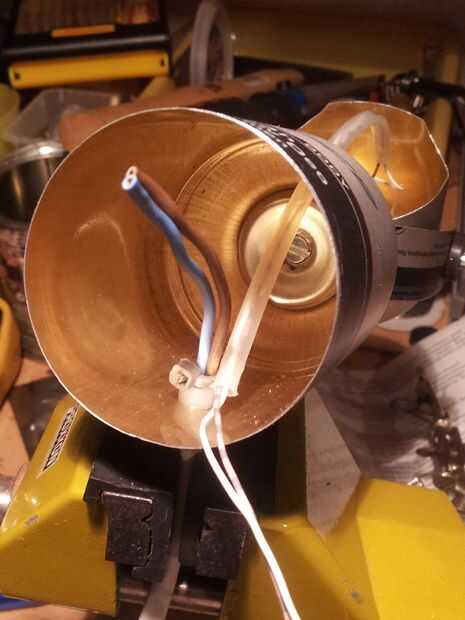

Poner dos pequeños cables en la manguera de la parte inferior a la unidad de LED. Cada uno para el ánodo común (+) y cátodo (-) pierna de la soldadura. Los otros extremos de la soldadura "-" el cable "+" a la prueba y luego el cable de alimentación y el cable de alimentación (con interruptor).
Cubrir los cables sin aislamiento y resistente con el calor el tubo del encogimiento.
Conecte el otro extremo de la cuerda (con interruptor) con la fuente de alimentación.
NO CON UN ENCHUFE DIRECTAMENTE!!!!!!

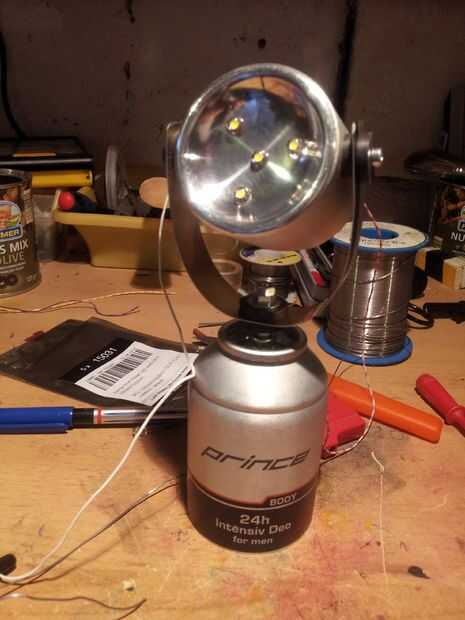

Ahora usted puede hacer su primera prueba de funcionamiento. Don t mirada hacia los LED ' s. Son brillantes como el infierno!
