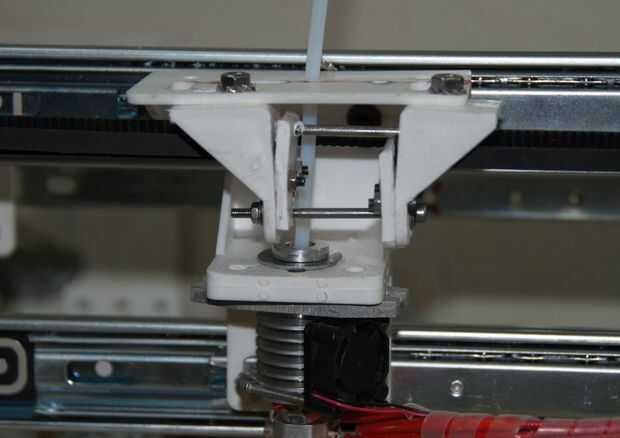

Paso 14: Eje tensor
El tensor de eje se utiliza para tensar la correa que mueve el hotend en el eje x. La banda irá alrededor de una polea y la correa del motor del engranaje y luego estará acompañado en el centro del tensor.
Herramientas: Taladro, lápiz, dremel o sierra, vice
Materiales:
4 x tipo "B" los soportes
2 x soportes de tipo 'C'
tornillos 4 x 20 mm M3
1 x 50 mm tornillo M3
6 arandelas x M3
5 tuercas de x M3
Abrazaderas de correa

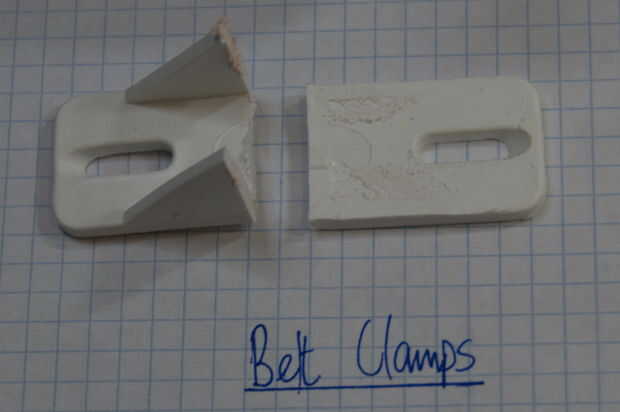

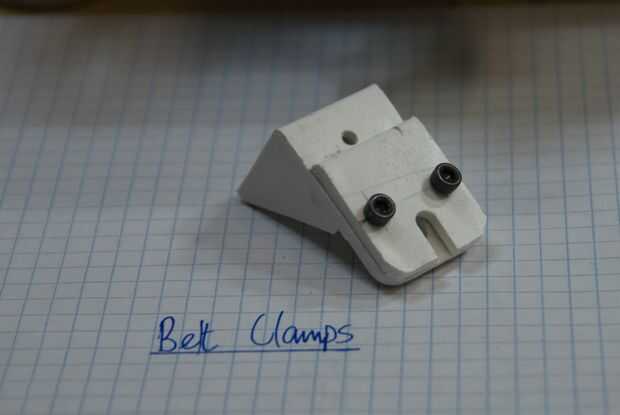

- Tomar un tipo 'B' y corte los soportes de esquina.

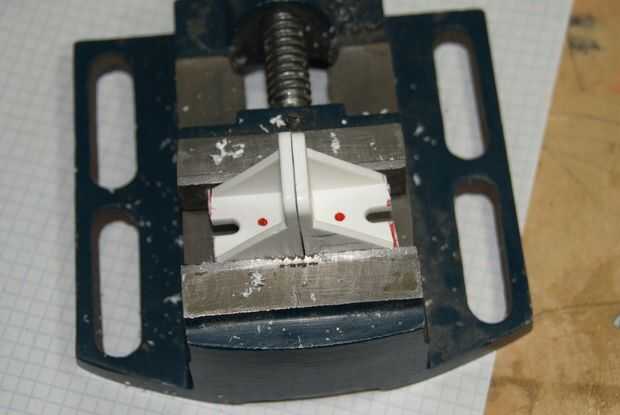

- Cortar por la mitad en la curva - esto se utilizará para fijar el cinturón contra el otro soporte de tipo 'B'
- Tomar otro tipo 'B' y taladre tres agujeros alargados para que la correa puede caber a través de ellos

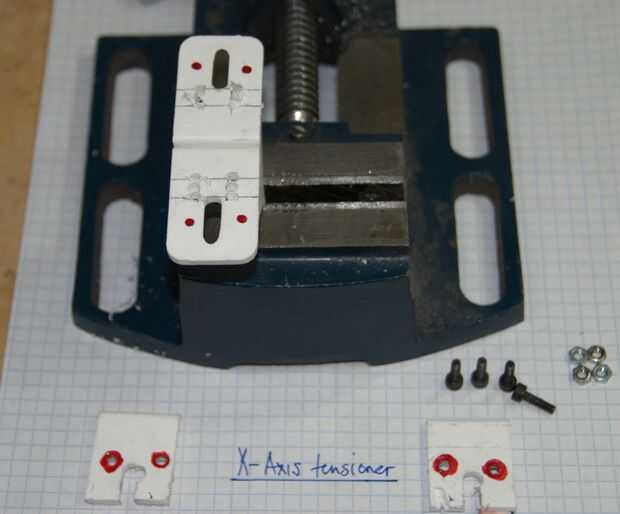

- Tomar la otra pieza que acaba de hacer y empuje contra el soporte. Marque y perfore agujeros para los tornillos de M3 para que no interfiera con el cinturón de

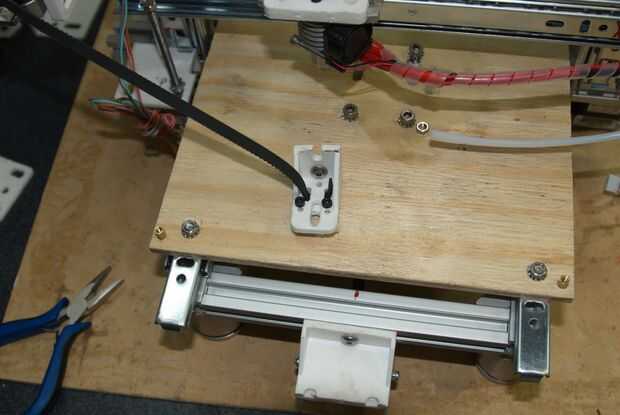

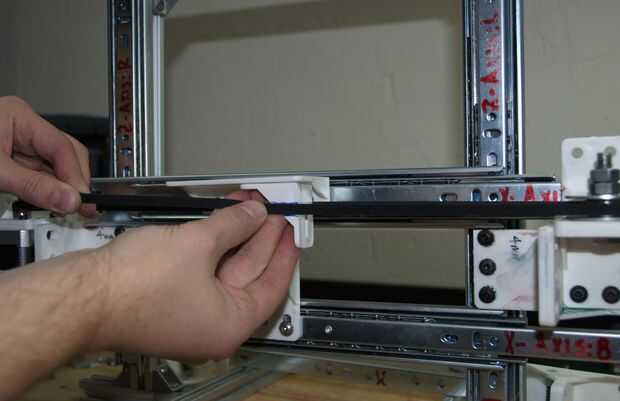

- Pase el cinturón a través de los orificios

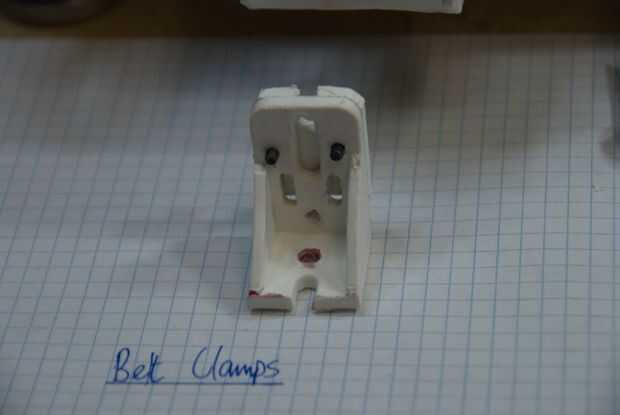

- Enrosque los tornillos en los agujeros y las tuercas en el extremo de los pernos pero no apriete todavía
- Repita lo anterior para que tengamos 2 abrazaderas
Tensor de la

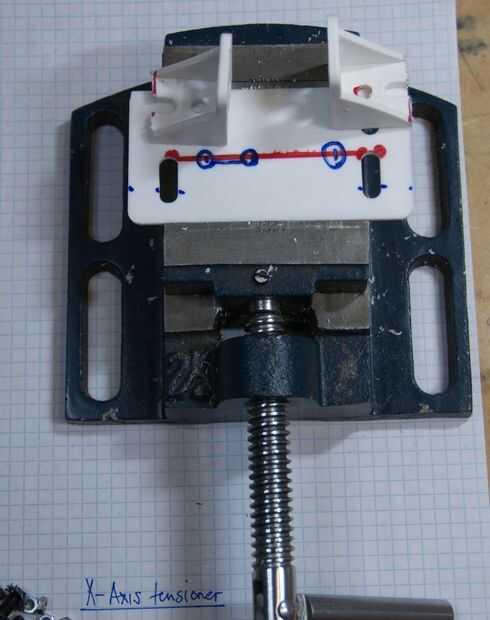

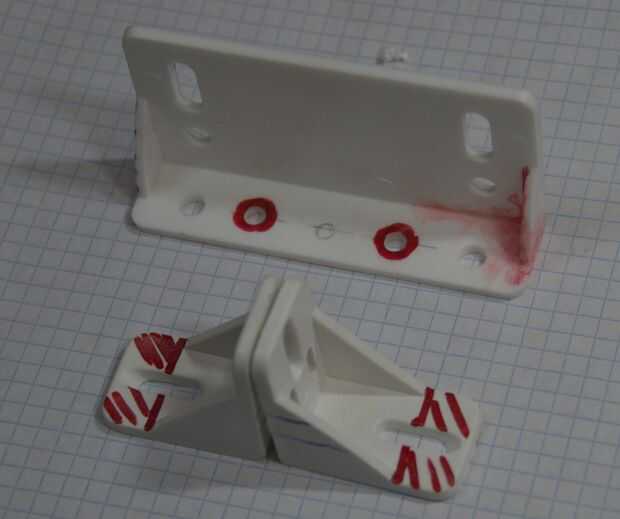

- Marque y perfore agujeros en el soporte largo para que puede montarse en el eje x. Utilice los orificios existentes en el transporte de hotend

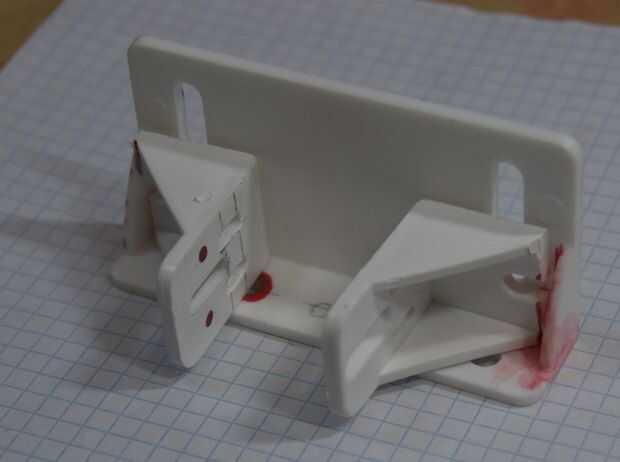

- En la parte superior del soporte largo Marque y perfore los agujeros para colocar las abrazaderas. El orificio debe ser un agujero alargado que la abrazadera de uno puede ser acercada a la otra abrazadera a tense la correa.
As mentioned in an earlier step the belt should be tightened so that it makes a G note when plucked. We also added another Type 'C' bracket, acetone welded back to back to the other Type 'C' bracket for additional rigidity (will post an updated photo shortly)
