Paso 12: Eje roscado carro de barra (x2)

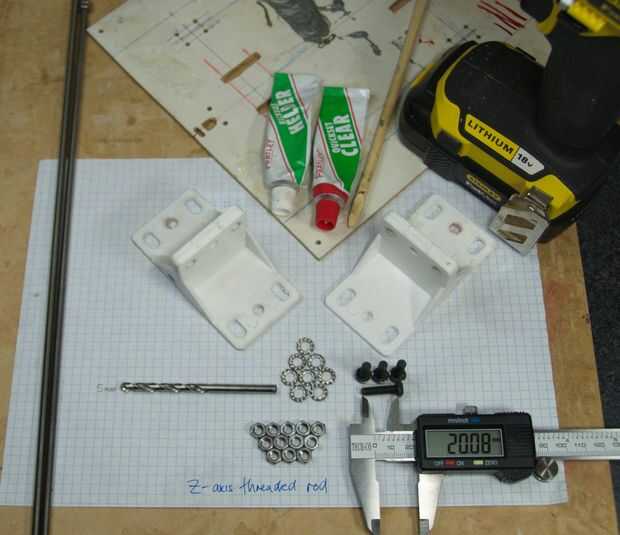

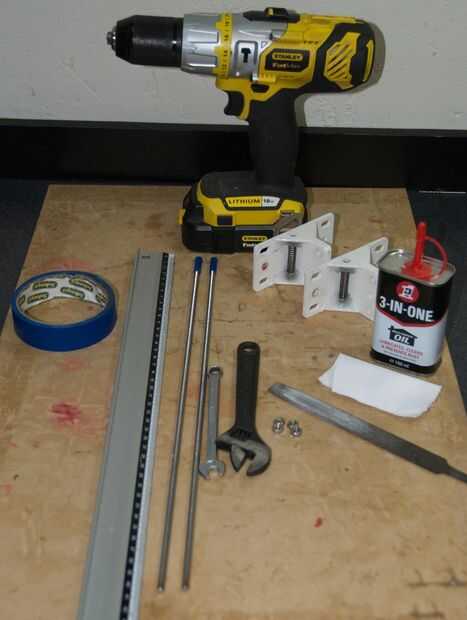

Materiales:
- 2 x 'Largo T-Pieces'
- 4 x 20mm M5 botón tornillos de cabeza
- 12 tuercas de x M5
- 8 arandelas de estrella x M5
- varillas roscadas de acero inoxidable de 2 x 400mm M5
- 2 x resortes de presión de acero 30.5x7.3mm (RS componentes #751578, no se refleja en la lista de materiales, todavía)
- aceite 3-en-uno
- Azul cinta de pintor (o cinta aislante)
- 4 tuercas x M5 (opcionales)
Herramientas:
- Broca de taladro y 5mm
- Epoxy
- llave de 8mm
- Llave cambio pequeño
- Paño sin pelusa (hemos utilizado algún material de dril blanco)

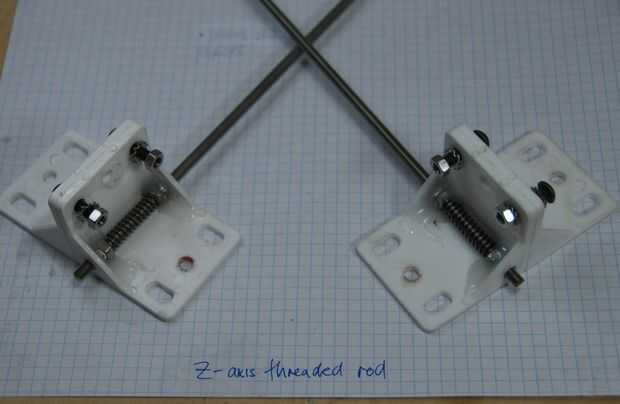

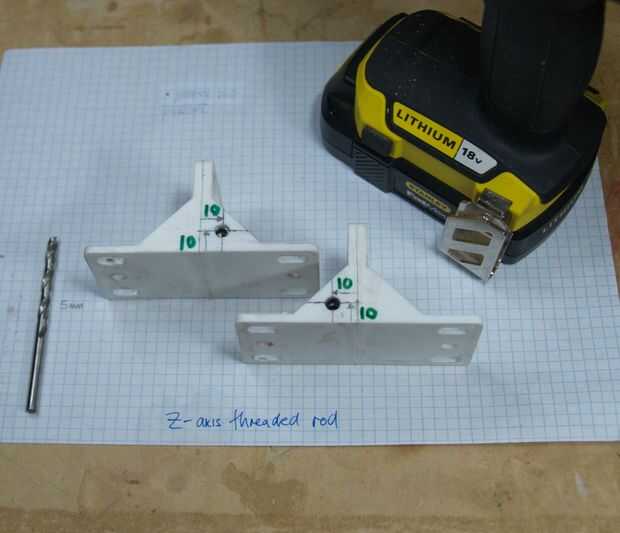

Perfore un agujero de 5mm en cada esquina interior (espejo) de las 2 ' largo T-Pieces', 10mm de cada lado. Retire el hilo de cuatro tuercas M5 con la misma broca de 5mm. Enrosque la varilla en el orificio de la pieza en T 1, añadiendo una tuerca M5 sin hilo, seguido por una tuerca M5 con hilo, la compresión del resorte, M5 tuerca con rosca, tuerca M5 sin hilo y finalmente salir del agujero de 5mm en el otro lado de la pieza en T. Repita el procedimiento con la otra varilla M5 y pieza en T.
Atornille la varilla M5 con las manos arriba y abajo de la combinación de resorte/tuerca M5, hasta tornillos de entrada y salida fácilmente (ayuda para bloquear 2 tuercas de x M5 en el extremo de cada varilla M5).

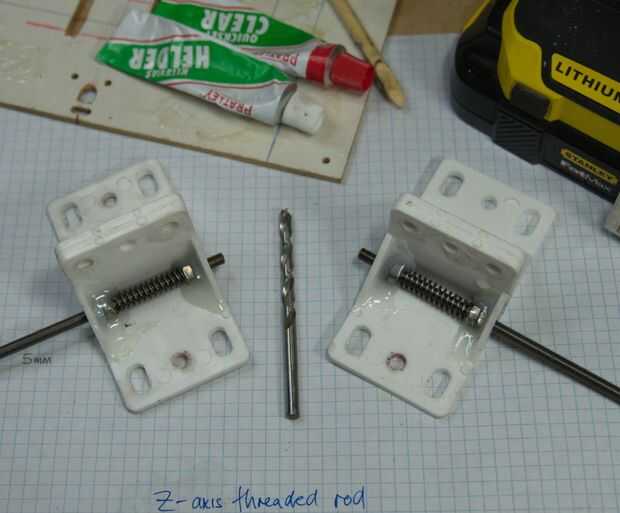

Algunos epoxi de la mezcla y pegar las 8 tuercas M5 (4 con el hilo) y 4 sin en las esquinas de las piezas en T, teniendo cuidado de no para conseguir cualquier epoxi en la varilla roscada.
Preparación final
(Esto sólo debe realizarse después del epoxy: 6-8 horas)

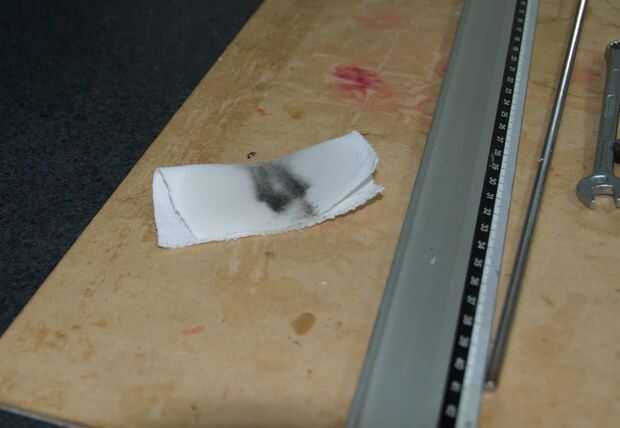

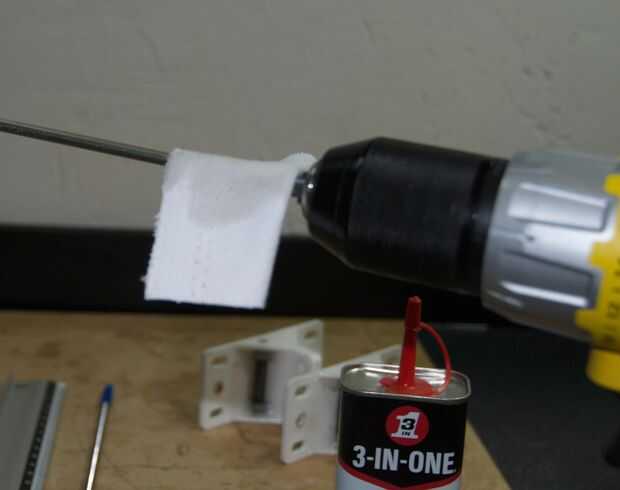

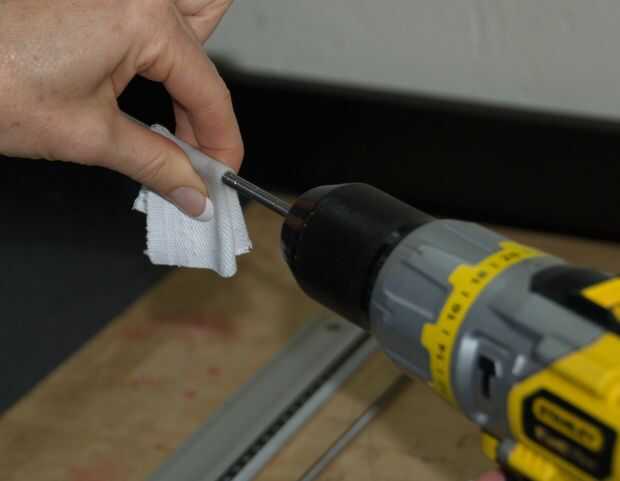

Varillas roscadas herida aproximadamente 3 capas de cinta de pintor azul alrededor del extremo del M5. Goteo aceite 3-en-uno en un pedazo doblado del paño libre de pelusas y Monte la varilla roscada en el taladro. Coloque el taladro en modo inverso y mientras apriete firmemente el aceite empapado el trapo entre los dedos, 'revertir' la tela hasta el otro extremo a un ritmo constante lento.

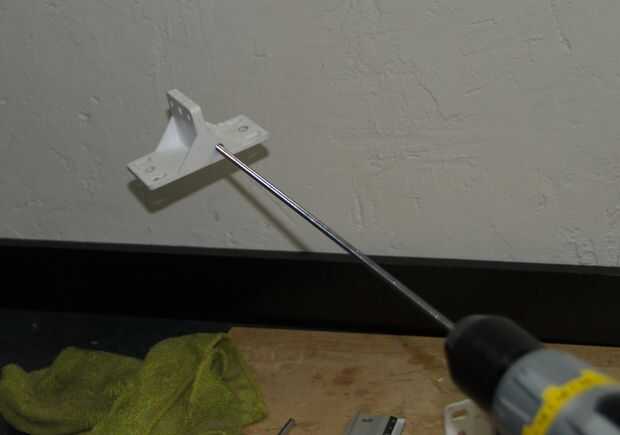

El carro del eje z en la varilla roscada del tornillo, añadir unas gotas de aceite 3-en-uno más para el 'tuercas con rosca' dentro de los soportes y el 'taladro' el carro hasta el final de la varilla roscada más cercano del taladro, también a un ritmo constante y lento.
Opcional: Agregar dos tuercas M5 hasta el final de la barra y trabarlo en su lugar con la llave y la llave de cambio.
