Paso 2: Primer plano detalles
No voy a decir esto es complejo... es solo extraño escribir lo que es simple. Si usted tiene preguntas, por favor envíeme una nota y puedo tanto responder a la pregunta y mejorar mis notas aquí.
La primera imagen de la parte delantera muestra agujeros numerados en el par de ángulos. Un tornillo sin una tuerca está en el agujero #1. Las posiciones de perno de ajuste (hay dos tornillos en dos agujeros diferentes en cualquier momento) se ajusta la longitud de la cuerda del círculo se dobla. Llamemos a los "pernos de longitud acorde". Número de los agujeros que puedo grabar los criterios / parámetros para cada curva. El perno en el borde superior izquierdo con una tuerca es un tornillo espaciador.

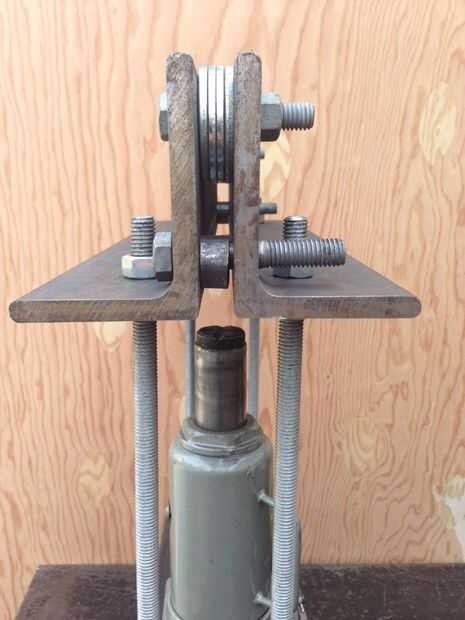

La segunda imagen es una vista lateral y le muestra un par de cosas: el perno superior es el tornillo espaciador y las arandelas de actúan para mantener los ángulos separados a la anchura correcta. Estoy doblando 1/2" material se ha acuñado la distancia a más de 1/2". Creo que las tuercas de perno espaciador son mejores si un poco floja: Esto permite que los ángulos para moverse un poco y mantiene grandes cargas por el espaciador de pernos. Durante el montaje, usted necesita hacer los ángulos todos una distancia de la viga inferior; Esto se hace por nivelación con las tuercas de la varilla roscada. Como la longitud de cuerda pernos tienen un simple pedazo corto de tubería de acero entre el ángulo para actuar como un rodillo de crudo. Como colocar carga en el sistema, estos rodará, así reduciendo la fricción en la pieza que se dobla y el tornillo. No he encontrado la necesidad de utilizar las tuercas en los pernos de longitud acorde, pero seleccionar pernos pesados que no se rosca para la longitud que está dentro de los ángulos. Esto puso la carga en una sección cilíndrica sólida del perno. (No creo que esto es fundamental, pero hace cosas más limpio que romper hilos en las primeras operaciones de pocos)
