Paso 6: Montaje de los componentes

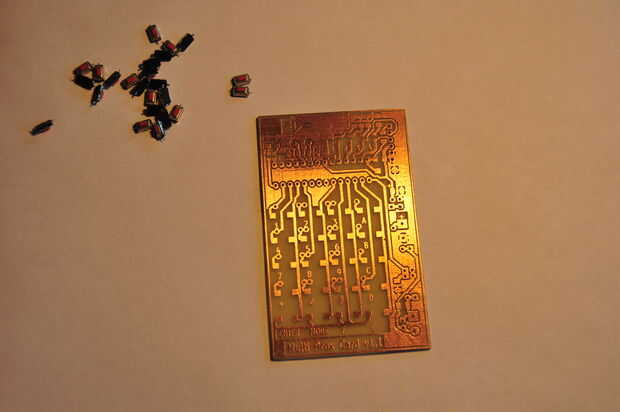

Decidí usar para montaje en superficie de pulsadores que traído de eBay, por lo que significaba que todos los componentes deben soldarse sobre el lado cobre de la PCB para permitir los botones para ser montados y etiquetados.

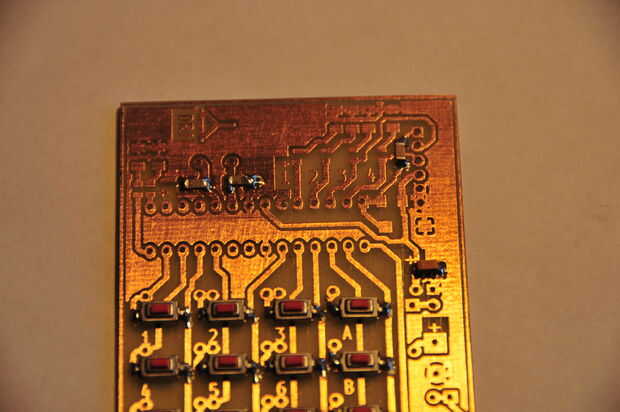

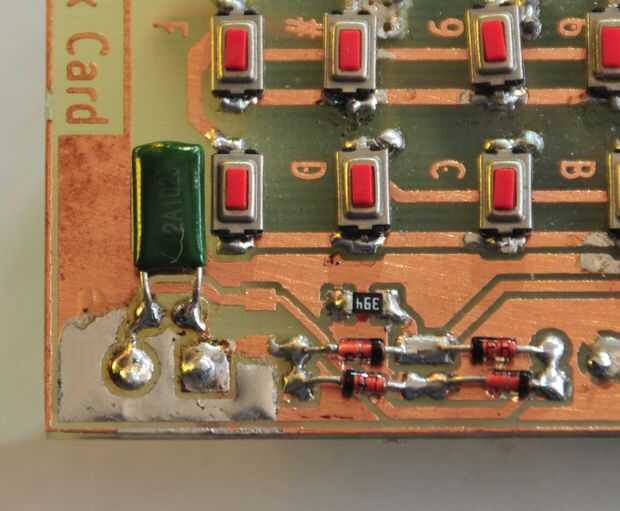

Comencé por soldar los botones, luego pienso montar los LEDs, resistencias y condensadores. Tuve que instalar el cristal de 16MHz en la parte inferior de la PCB, como no tengo un cristal de montaje en superficie. También instalé a 12 puentes en el reverso de la tarjeta se conectan a las columnas de clave.

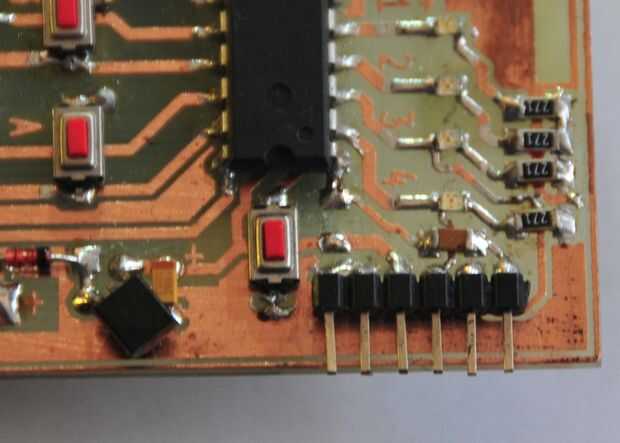

A continuación se montó el ATMega168. No utilizo una toma, como que quería reducir el espesor de la Junta.

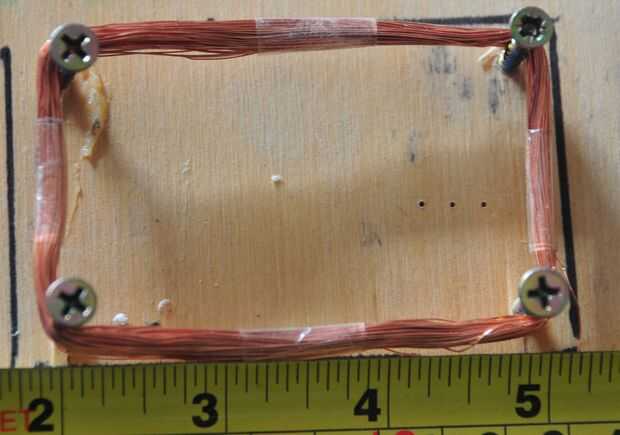

A continuación, la bobina de la herida - utilicé una pieza de madera de desecho, con 4 tornillos montados en ella, y contados 100 vueltas de 0,25 mm de diámetro alambre de la bobina de la bobina. Antes de Quite la bobina de los Montes, enrollé un poco de cinta adhesiva transparente alrededor de cada borde para asegurarse de que la bobina no relajarse.

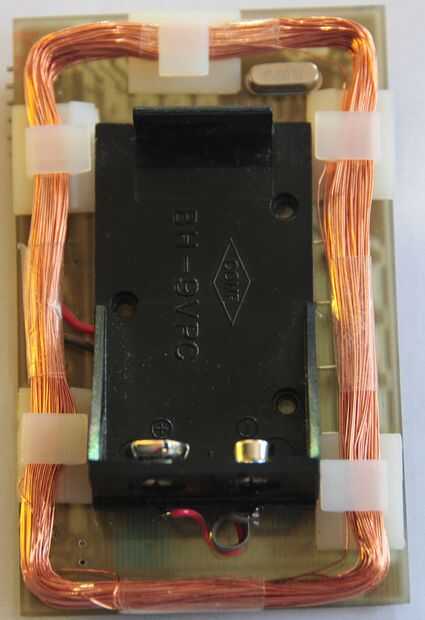

Entonces, pienso montar la bobina en la parte posterior del PCB, junto con un soporte de la batería pequeña.

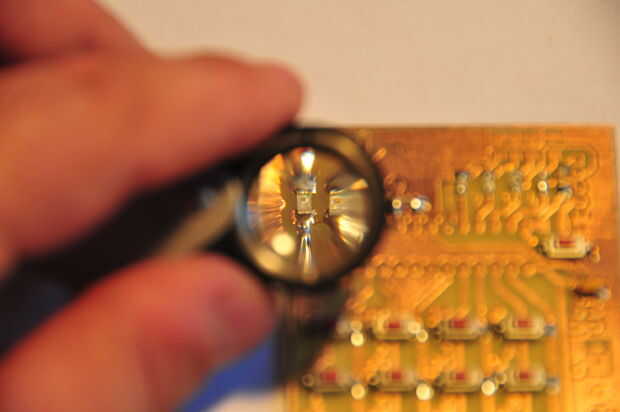

Estaba bastante contento con el resultado de mi obra.
