Paso 3: ¿Cómo que imitar una tarjeta?

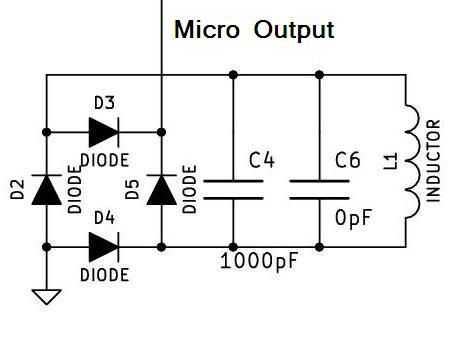

El ATMega manipula el campo 125kHz RF usando un puente rectificador. Cuando la salida del micro es baja, los diodos en el puente están permitidos para ser activado por la corriente inducida en la bobina, esto corta con eficacia hacia fuera. El lector detecta la carga adicional, y se detecta una transición de bit.
El trabajo del micro es simplemente activar la salida de encendido y apagado de una manera que tenga sentido para nuestro lector. Así que he creado una tabla que tenía el micro, una fuente de alimentación, teclado y algunos LEDs de estado en él.
El PDF adjunto es el esquema completo del proyecto.
Usted puede notar que c6 es 0pF - que es intencional c6 es un componente de marcador de posición que permite me puede utilizar una tapa de montaje en superficie de 1000pF o 1000pF a través de la tapa del agujero.
La bobina es 100 vueltas de alambre fino en un anterior abierta que es apenas más pequeño que el borde de la tarjeta.
