Paso 3: Patrón básico
El patrón de circuito se teje como un multicolor de 2 hebras (aka fairisle tejer).

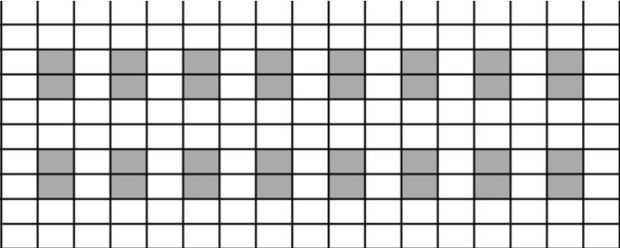

Aquí está una imagen de un patrón básico (creado con gratis generador de tabla de Tricksy tejer)
gris = bus wire puntadas
blanco = puntadas de hilo de algodón
Cada fila con el alambre actúa como un nodo eléctrico (como una fila en un protoboard o placa perforada). Por lo tanto, es muy importante que cada fila de alambre no toque la otra hilera de alambre. Usar el patrón de alternancia de puntos de algodón con puntos de sutura de alambre para añadir fuerza a las filas de alambre. El patrón también facilita alinear componentes perfectamente.
Si desea agregar más puntos de algodón entre las puntadas de hilo, ten en cuenta que el cable "flotadores" que se forman detrás de las puntadas de algodón tendrá más tiempo y podría potencialmente un cortocircuito tocando otra fila. Lo mismo ocurre con el número de filas de algodón entre las hileras de alambre y algodón. Encontrar la brecha de dos filas de puntadas de algodón a ser grande para el LED, pero si estoy trabajando con los componentes más grandes, como transistores, necesito un espacio 4-fila.
El mejor número de filas de algodón y puntadas dependerá de su calibre y su circuito, por supuesto, lo experimento. El patrón puede ser embebido en cualquier punto objeto que le gusta. Sugiero incorporar en un lugar donde la tela no se agudamente doblará hacia adelante y hacia atrás, varias veces. Una vez que has bloqueado el punto y límite de puntos abiertos, estás listo para hacer la electrónica.
