Un televisor de cartón (con arduino y LEDs) (9 / 14 paso)

Paso 9: La lámpara

Un televisor necesita una fuente de luz que puede cambiar su intensidad con el fin de producir una imagen.

Uso como fuente de luz 6 LEDs rojos. No importa qué color o qué tipo de luz.  (si por ejemplo usas un LED RGB y modulan el rojo, verde y azul por separado puede construir fácilmente una pantalla en color, pero voy a utilizar el conector de sonido de mi laptop para manejar los LEDs, así que sólo tengo 2 separar canales (estéreo, un derecho y un oído izquierdo). Y voy a usar sólo uno, por lo que un color.)

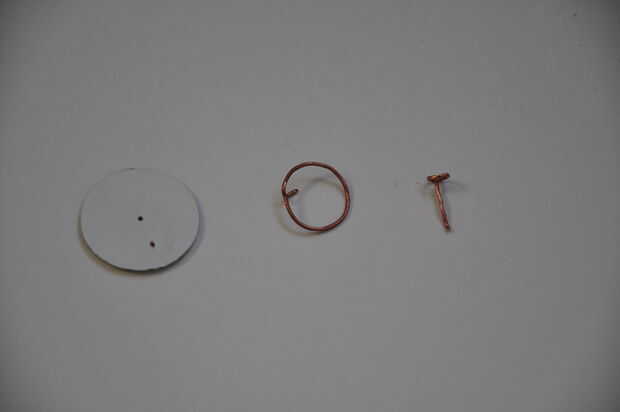

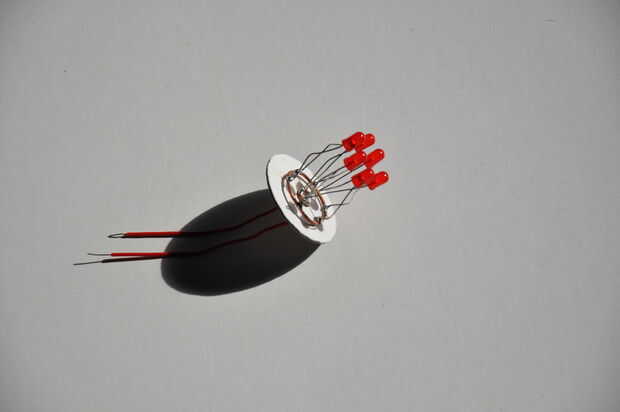

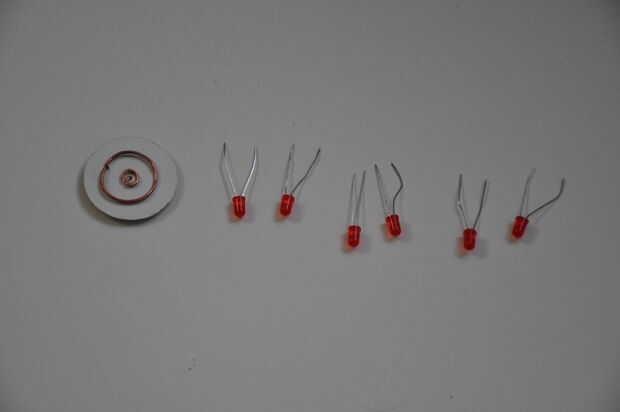

Se utilizan los LEDs en paralelo, su cátodo y el ánodo se sueldan en dos piezas circulares de alambre de cobre.  Una pequeña en el centro para los cátodos y un anillo más grande para los ánodos.

Los anillos están montados sobre un pequeño disco de cartón con un diámetro igual al diámetro interno del tubo posterior. Un pequeño alambre se suelda en cada plomo cobre.

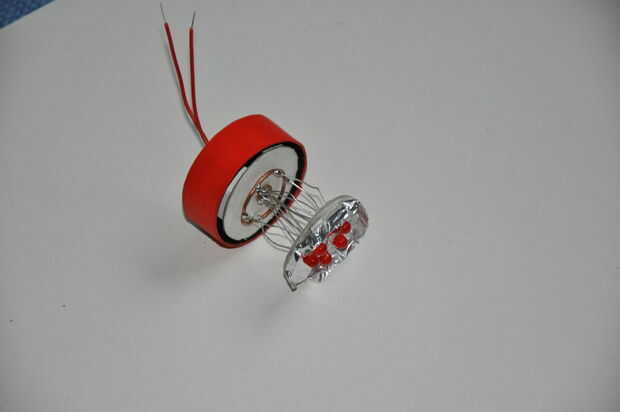

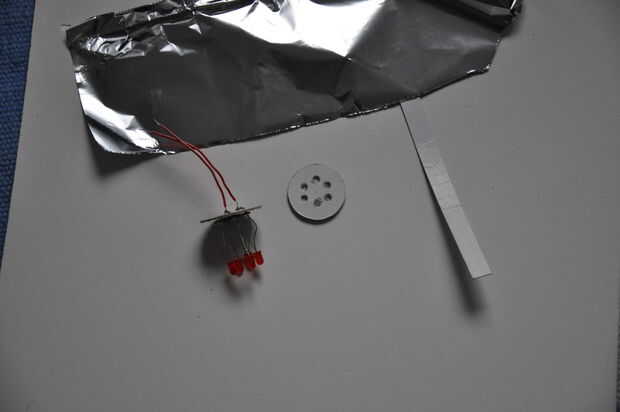

Seis agujeros se hacen en un otro disco de cartón del mismo tamaño. (diámetro interno del tubo)  Los LEDs son empujados a través de esos agujeros.  Un papel de aluminio se pega en la cartulina (no el LED) para reflejar la luz que va hacia atrás.

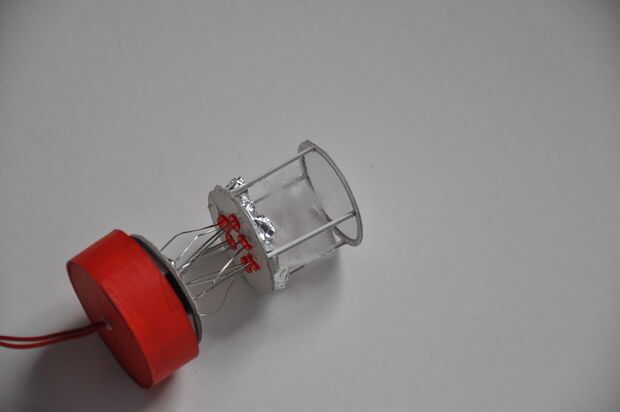

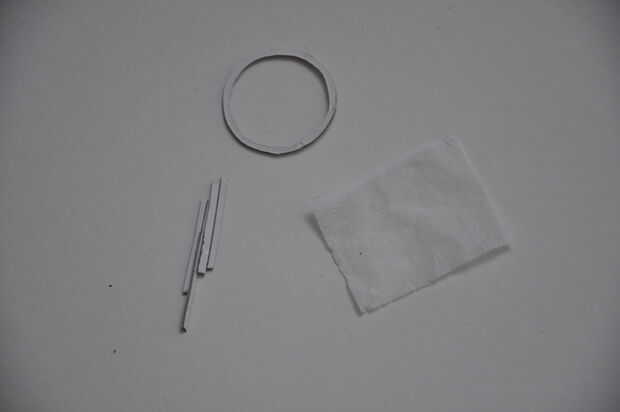

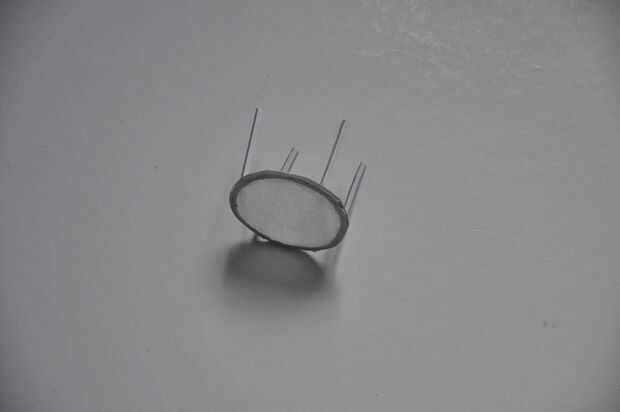

Luego, se corta un anillo fino de cartón y en eso anillo de que algún papel de tejido fino se pega se trata de difundir la ligt para no ver puntos brillantes 6. El anillo obtiene 4 patas para que se asemeja a una mesa y las patas de esta mesa luego se pegan en el disco con el papel de aluminio.
Algunos algodón fino se inserta para esparcir aún más la luz.

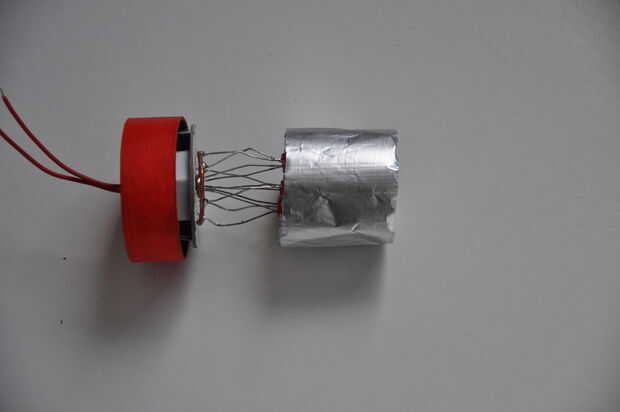

Entonces finalmente la tabla entonces se envuelve en una capa de papel de aluminio para reflejar la luz que va hacia los lados. (Recuerde que pinté el tubo negro, debido a la dispersión en las paredes habría sido mala para una cámara, pero para el televisor se necesita tanta luz como sea posible.
