Un reproductor de DVD Hack (8 / 10 paso)

Paso 8: Montaje de electrónica

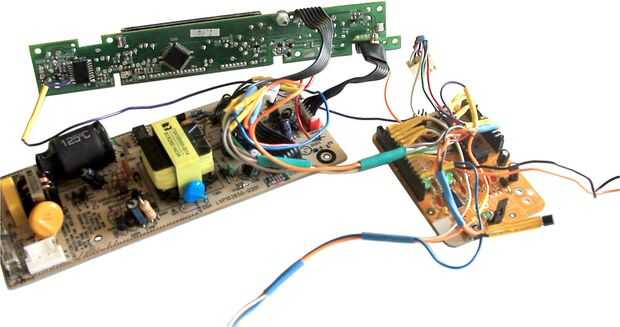

Electrónica completamente ensamblado se muestra en la imagen siguiente (aunque el conector para módulo RTC es temporal desconectado y sensor PIR no se muestra todavía los cables en la parte inferior del cable de la imagen a él).

Electrónica está lista pero el firmware no está programado aún. Paso siguiente narra brevemente cómo hacerlo. Descargar VFD MagiClock binarios y código fuente haciendo clic en este enlace: VFD_MagiClock_Rev1.0_2012_09.29.zip

Para programar el firmware conectarse tablero Freduino PC con espera de cable USB hasta que un nuevo puerto virtual es instalado luego solo lo siguiente en el símbolo de Windows (pero antes Asegúrese AVRdude es instalado en su PC):

AVRDUDE -p m328p - c avrisp - v -P comXX -b 57600 - U flash: w:VFD_MagiClock_Rev1.0_2012_09.29.hex

donde comXX llamo tu recién instalado COM port (COM10, COM15).

Cuando se haya completado el procedimiento de programación, nuestra aplicación comienza y Freeduino activa pantalla VFD enseguida mostrando información de saludo y luego a la espera de configuración RC. Si en unos pocos segundos de no haber recibido ningún mando de RC, el dispositivo pasa al modo normal periódicamente muestra hora, fecha, día de la semana y temperatura.
