Un regulador de voltaje ajustable de cableado (1 / 7 paso)

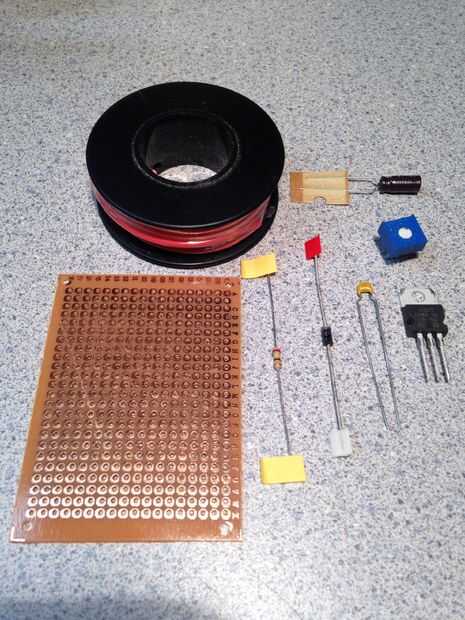

Paso 1: Lista de piezas

  • regulador de voltaje (LM317T se muestra)
  • diodo de Schottky
  • Resistencia de 240 Ω (más sobre el valor de esto más adelante)
  • Capacitor de 0.1 μF
  • Condensador electrolítico 10 μF
  • perfboard
  • alambre
  • 1 potenciómetro de kΩ
