Paso 1: Piezas, etc..
Al probar el circuito 555 probador, noté que no era muy "fuerte" por lo que también incluyó una etapa de amplificador con esto, pero no es absolutamente necesario.
Partes:

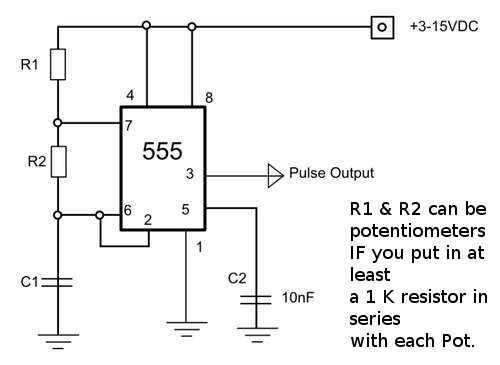

Para el circuito del probador, consulte mi instructable: probador de 555

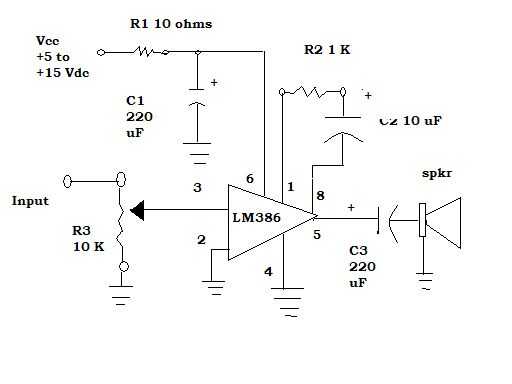

Para el amplificador:
IC1: Chip de amplificador de audio LM386
R1: 10 ohmios 1/4 w resistencia
R2: 1 k 1/4 w resistencia
R3: 10 K 1/4 w potenciómetro
C1, C3: condensador electrolítico de 220 uF
C2: condensador electrolítico de 10 uF
Zócalo: 8 pines
Un pequeño interruptor on/off
Altavoz (8 ohmios para . 3 vatios de salida)
2 pequeñas placas de circuito (o uno más grande si se desea poner el tester y el amplificador en el mismo tablero)
: Enchufe uno de 8 pines de wire wrap
1 caja de madera artesanal
tapa de la botella de agua 1
1 rueda del huso y el caucho a un ratón viejo
1 sección corta de una pequeña botella de plástico
Algunas pinturas de aerosol y el arte
piezas y partes de diversos
Herramientas:
Una leña de hierro
un soldador
varios archivos
un taladro (preferiblemente con una selección de bits; También encontré un pequeño "taladro de la mano de circuitos" a
ser útil, así
probador de continuidad (o VOM)
una pistola de pegamento puede ser útil
cepillo de pintura del artista
cepillo de alambre (uno uno debe tener alguna forma de usar en la punta del soldador, pero archivo limpieza uno hace realmente útil).
