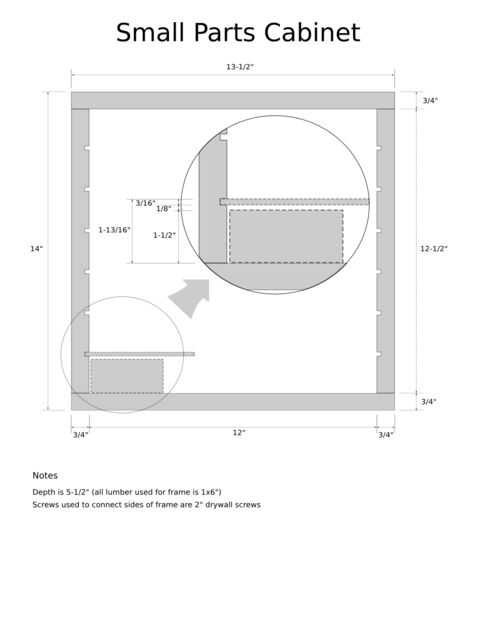

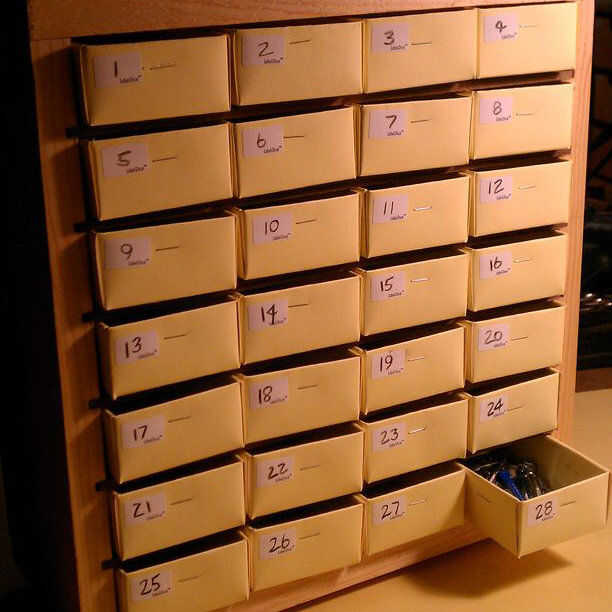

En este instructable te voy a mostrar cómo hacer un cajón 28 pequeñas piezas del gabinete para su taller que se puede utilizar para mantener pequeños sujetadores, componentes electrónicos, etc. [1] el diseño cuenta con cajones que se pueden hacer de varios pesos de 8-1/2 x 11 "papel stock (y potencialmente otros materiales). El costo total para un gabinete totalmente poblado debe ser alrededor $10 - $15.
Supondré que ya poseen algunas habilidades básicas para trabajar la madera (como la capacidad de cortar materiales a la medida con precisión, hacer cortes cuadrados buena, etc..).
Gracias por considerar una estructura de este instructable. No olvide de votar en los comentarios. ;-)
Características
- es robusto
- es apilable
- posee pies antideslizantes
- es de bajo costo
- es de tamaño para acomodar 28 cajones (cuando se hacen cajones por las instrucciones incluidas) mientras que al mismo tiempo reducir al mínimo la necesidad de ningún soporte adicional (aunque tal podría añadirse si es necesario)
- cajones se pueden hacer de uno o más (dependiendo de la fuerza deseada) 8-1/2 "x 11" hojas de... papel de la impresora, cartulina pesada, cartulina, plástico delgado de cartón e incluso concebible (corte de botellas de refresco de 2 litros) o lata de hoja fina (hasta el momento he sólo construí cajones de materiales de papel basado en mí)
- a diferencia con gabinetes piezas comprados en casa tiendas de mejoras para los cajones de este mueble son reemplazables si llegan a ser dañadas (usted sólo necesita mantener unos cajones desplegados o "espacios en blanco" a la mano para cuando la necesidad se presenta para reemplazar un cajón)
Materiales necesarios
- 1 x 6 x 6 pies de madera de gabinete marco (CANT. 1) [2]
- 24 "x 48" x 3/16" MDF o madera para tablero (cantidad 1)
- 2" tornillos para el montaje de gabinete marco (CANT. 8)
- 1/2" clavos para fijar el tablero (CANT. 20)
- patas de goma (CANT. 4)
- 8-1/2 x 11 "cartulina pesada para hacer cajones (cantidad 2 por cajón o 56 total) [3]
- 8-1/2 x 11 "papel de la impresora estándar para la fabricación de plantillas (cantidad 1 por cajón o 28 total)
- grapas para montaje de cajones
Herramientas necesarias
- Plaza (para marcar cortes en Sierra) de la cinta métrica carpintero
- Sierra de mesa (para tablero de corte y estantes)
- Sierra para cortar ingletes (para cortar juntas de gabinete marco a longitud)
- router (para dado hacer cortes de tableros laterales; puede sustituir la Sierra de mesa)
- martillo (para sujetar el tablero)
- taladro de mano (para agujeros de perforación y atornillado durante el montaje del marco del gabinete)
- destornillador (para fijación de pies, etc.).
- tijeras (para hacer cortes en láminas de cajón)
- grapadora (para hacer cajones) [4]
- regla de metal fina (para hacer pliegues en las hojas del cajón)
- cuatro clips de carpeta pequeña (para sostener juntos sábanas de cajón)
Tiempo requerido
Este proyecto puede completarse en un solo día. [5]
Un poco de historia
Empecé haciendo cuatro grandes, 70 gabinetes de cajón para mi taller resolver el desorden que mi zona de pequeñas piezas tenía degeneró en los años en parte como resultado de cualquiera de los dos cajones de plástico cada vez roto o lo contrario arruinados. Además, mis armarios pequeñas piezas originales fueron todos Lencería desconjunta en eso tuve tres diferentes tipos/marcas de gabinetes - ninguno de los cuales apilados en los otros que acomodar en el limitado espacio difícil. Así que me puse a arreglar todos estos problemas por mis propios gabinetes que incorporan cajones de papel de construcción.
Cada gabinete sería un "doble" en que tendría dos lados--con 35 cajones en cada mitad del gabinete y un larguero central además de la normal superior o inferior. Aunque he construido cuatro de los marcos del gabinete, sólo fui capaz de completar un gabinete completamente añadiendo un tablero y estantes. Llegó a lo largo de las vacaciones y mi esposa sugirió que construir un armario para piezas pequeñas como un regalo de Navidad para nuestro hijo, Evan. En el momento estaba algo insatisfecho con el diseño de mis gabinetes de piezas pequeñas porque aunque cada uno tenía un miembro central diseñado para cortar estante útil en mitad (y así reducir la flexión de cada estante bajo carga), cada cinco cajones estante todavía requiere agregar un soporte en el centro de la plataforma para reducir aún más la flexión. Aunque para el gabinete de la terminado era capaz de usar soportes L sobra que vinieron con estanterias de Ikea que habíamos comprado en el pasado, todavía necesito fuente soportes en L para los restantes tres gabinetes.
No hace falta decirlo, no quería utilizar este diseño para regalo de Navidad de Evan. Hablar con mi esposa, ella sugiere que reducir el número de cajones por estante de 5 a 4 con la esperanza de que esto se distancia con la necesidad de soportes adicionales e hizo el truco. Sin embargo, eliminando la necesidad de soportes adicionales no fue la única mejora hecha. En el camino, he trabajado también a un método mucho mejor de medir el espacio del estante. En mi diseño original el método que había utilizado dio lugar a inconsistencias que, al final, encontré inaceptable.
No pasó mucho tiempo después de haber construido el gabinete de Evan, que decidí que tenía que construir uno yo mismo. No sólo fue el nuevo archivador mejor diseñado y construido, es amplias y fáciles de llevar como resultado. Además, fue mi intención desde el principio crear un instructable para documentar el proceso de construcción de un gabinete de pequeñas piezas y por desgracia, había podido documentar incluso un solo paso del gabinete de edificio de Evan (que pronto sería ido llegado Navidad)! Frente a este plazo, inició la construcción de otro gabinete de piezas pequeñas y el resultado es lo que ves aquí en este instructable.
Por cierto, mis cuatro gabinetes de 70 cajón originales están ahora en proceso de volver a trabajar en "dobles" de este nuevo diseño (cada uno que contiene 56 cajones). Cuando llego el primero de ellos terminó, estaré seguro de publicar una foto.
___
Notas
1. como estos gabinetes son apilables, concebible podría incorporar este diseño "base" del gabinete en la construcción de muchas más piezas de un gabinete. Además, este diseño de la base podría ser alterado de modo que efectivamente, se construyen dos unidades de lado a lado que comparten un lado común (así por el espacio de almacenamiento equivalente de dos gabinetes «base»--56 cajones--este gabinete "doble" requeriría un miembro menos vertical de lado). Independientemente de qué alteraciones que desee hacer, ten en cuenta que el tablero de aglomerado o MDF estantes no debe extenderse en un intento de dar cabida a más de 4 cajones a partir de mi propia experiencia, haciendo así que seguramente llevará a estantes que flexión demasiado bajo carga.
2. al elegir una tabla de 1 x 6 marco gabinete, estar alerta para cualquier imperfección. Evitar tener grietas finas, tableros demasiados nudos, alabeo, etc.. Generalmente se pagará tiempo gastado elegir buen material en la tienda. Que debo saber, en este mismo proyecto, que opté por usar el último resto 1 x 6 que tuve en mi cobertizo. Sabe usted, que una junta se ha decidido conscientemente no a elegir para un proyecto de otra vez porque conocía bien y bien ello significa problemas... Sí, es la que elegí. Al menos la mitad de la junta fue deformada a lo ancho de la Junta (en la jerga de la industria, la Junta estaba abombada). Aunque era capaz de minimizar los efectos de esta deformación, todavía es mucho más fácil elegir con madera de calidad.
3. una gama bastante amplia de materiales puede sustituirse por el requisito común de tarjeta pesado incluyendo: papel de la impresora, cartulina, plástico, hojalata, etc. (hasta el momento, he sólo intenté las opciones de papel). Para más detalles, véase el paso 11: hacer los cajones.
4. para la tarea, necesitará una grapadora para trabajo pesado, bastante decente. Hay un número de grapadoras muy prometedoras que puede ser tenido en Amazon pero muchos de ellos requieren grapas especiales. Una que no es la Grapadora alicate de Stanley Bostitch anti-bloqueo estándar. Esta grapadora obtiene muy buenas críticas en Amazon y es definitivamente en mi lista de deseos. Si/cuando Compro uno, estaré seguro de enviar un Comentario sobre lo bien que funciona.
5. en función de varios factores como mi capacidad para instruir, su nivel de habilidad, etc., este cálculo aproximado puede o no incluir la fabricación de los cajones de 28. Aunque con la práctica, un cajón se puede hacer en cinco minutos mediante el método que se muestra en el video, tener en cuenta que va partiendo sin ningún cajón haciendo experiencia y así esperar a gastar tanto como tres o cuatro horas solo haciendo los cajones. No te desanimes. Usted podría emplear a cualquier número de estrategias incluyendo un desafío usted mismo rompiendo su mejor registro de tiempo para la fabricación de un cajón, pagando a un hermano un cuarto para cada cajón hace o muestra sólo haciendo cajones durante esas pausas más molestas y despreciables entre TV. ;-)
