Un preamplificador para Smartphone osciloscopios (2 / 6 paso)

Paso 2: Cableado del conector de Audio de TRRR

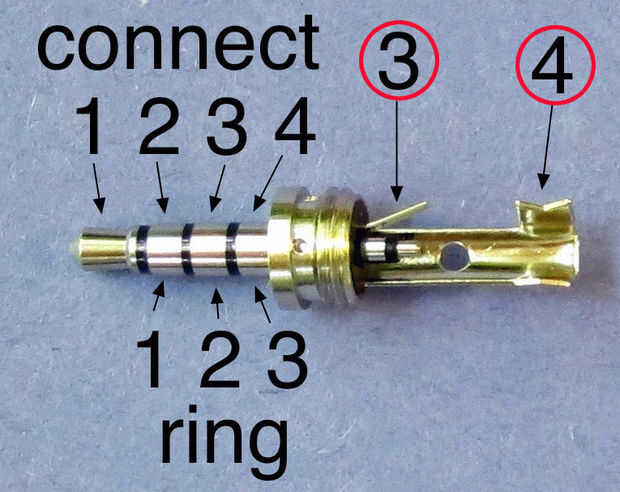

Casi todos los smartphones esperan mike y común lleva los conectores 3 y 4.  La mayoría sigue el líder — el iPhone y común en el anillo 2 (conector 3) y mike en el anillo 3 (conector 4.)  Hay informes que droides revertir.  No estoy seguro hace una gran diferencia, ya que no vamos a Conecte las salidas estéreo de todos modos.  Sin embargo, el escudo del cable de audio es probablemente mejor en "común".

Comenzar soldando un aproximadamente 1' longitud del cable de audio a los conectores para el anillo medio e inferior de la clavija de audio de 4 conductores.  El anillo inferior (más alejado de la punta) va al conector mayor.  Si no vas a conseguir todo lujo con enchufes y conectores de audio RCA, solo la lata o un corta alambre sólido a los otros extremos de la soldadura para que se peguen más fácilmente en el protoboard.  Hacer lo mismo con un 1-2' cable de audio para los clips de cocodrilo y los cables de los interruptores.  Asegúrese de que la pinza conectada al común se identifica como tal.  Cuando esté listo usted puede reducir la placa en la caja de plástico, dejando el resto para otros proyectos.
