Un poco breakout Junta para ICs de inmersión con resistencias de salida (7 / 7 paso)

Paso 7: aplicación

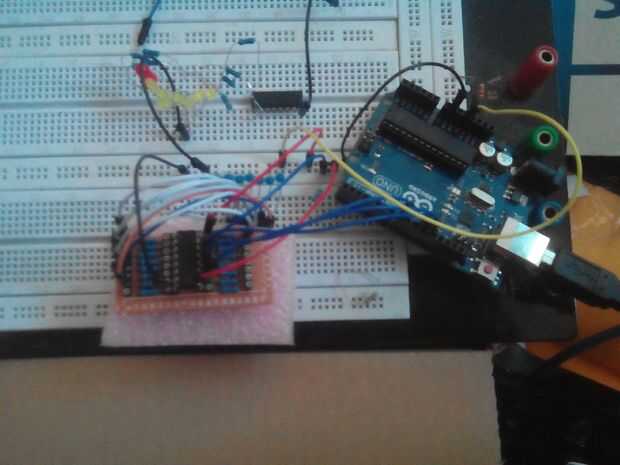

Sólo he construido una plataforma poco con mi 74HC595 shift register IC conectado a Arduino y la Junta de arranque.

Funciona muy bien! No pude subir una foto o un video de ella trabajando porque los LEDs son demasiado brillantes para la cámara manejar.
