Un pequeño interruptor y potenciómetro caja para Arduino su (2 / 4 paso)

Paso 2: Montaje y cableado

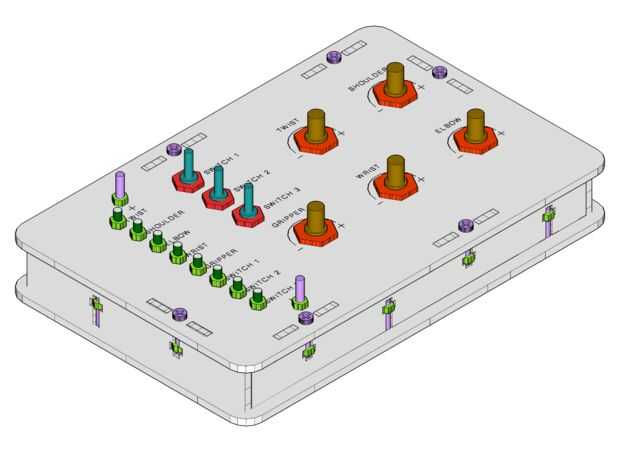

Pegadas todo es bastante sencillo. Una palabra de precaución la parte superior e inferior deben alinearse correctamente (esto es fácil de arreglar como sólo se alinearán en una orientación).

Asamblea:

  • Simplemente atornille todo e inserte los potenciómetros e interruptores.

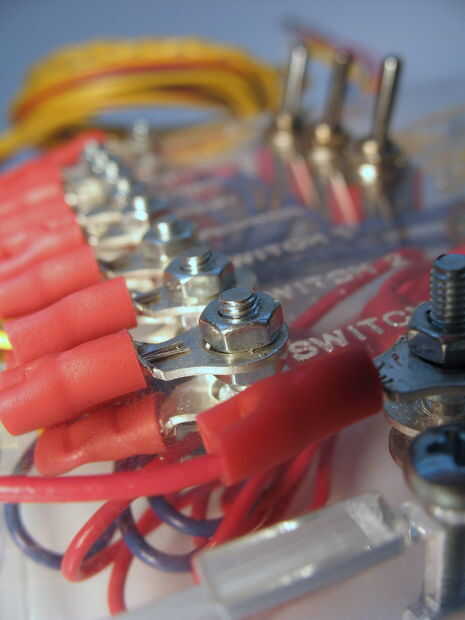

Cableado:

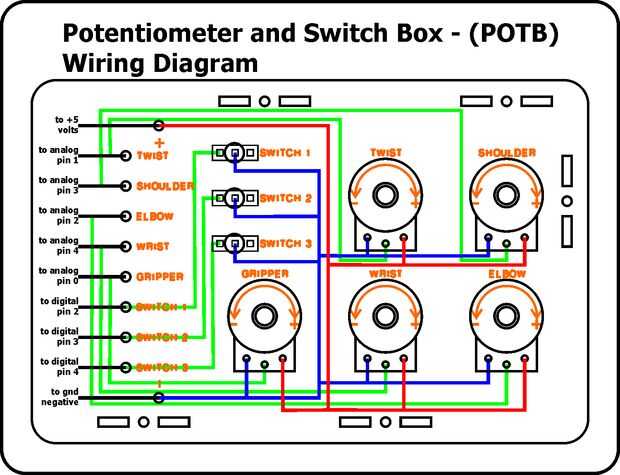

  • Conectar para descargar el diagrama de cableado (05-POTB-Wiring Diagram.pdf). Y los cables a los respectivos nodos.
