Paso 5: Mortajas corte / surcos
Tengo 11.5" de espacio para cada fila de estantes y quiero dividir en 5 partes iguales - las matemáticas para esto se puede conseguir un poco complicado, tras contabilizar el 3/16" de espesor de los soportes verticales entre plazas - intenté hacer en mi cabeza, traté de hacerlo a mano con una escuadra de combinación , pero cada vez estaba todavía un poco apagado y las marcas eran asimétricas. Pero luego encontré una alternativa - utilizando la geometría!
¿Recuerde ese viejo trigonometría que tu profesor siempre le sería útil algún día? Bueno, hoy es el día! Ver otros dividir mi instructable cualquier línea en partes iguales sin medir
Los pasos
- Tomar la pieza a cortar y trace una línea vertical un lado

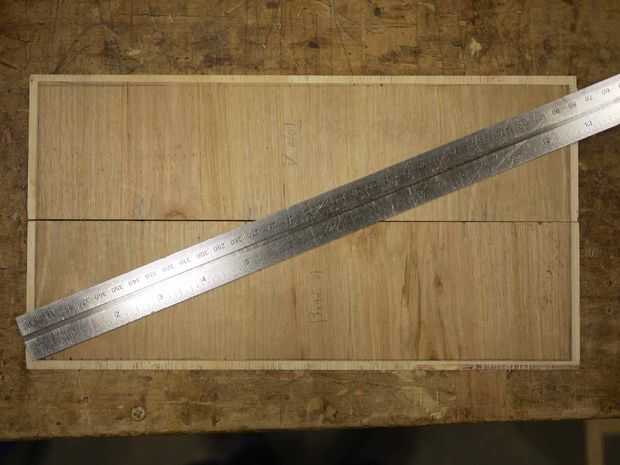

- Tome una regla y medir cualquier línea diagonal del tamaño lejos del tablero a la línea vertical que marcó
- Elegir una longitud que se puede dividir igualmente por el número de espacios deseados. Quiero hacer 5 espacios iguales, por lo que opté por una línea diagonal 15" de largo.
- La línea diagonal se dividen en partes iguales - 15 en 3, 6, 9, 12 y 15
- Ahora que la línea diagonal se separa en partes iguales, utilice una escuadra de combinación o 90 * ángulo para transferir las marcas de la línea diagonal hacia abajo a la pieza de trabajo

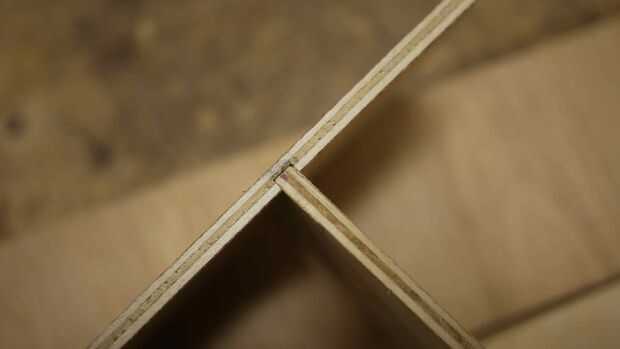

Después de usar el truco geométrico, regresé a la mesa de sierra y corte las mortajas igual corte los rebajos - nibble lejos en el corte en varias pasadas para cortar a tamaño. Pero quería todas las mortajas para ser tan perfecta como sea posible, ya que un dado firmemente sostenga los estantes en su lugar mucho mejor que una suelta.

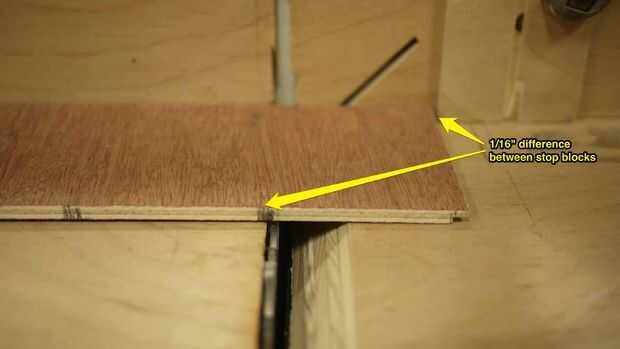

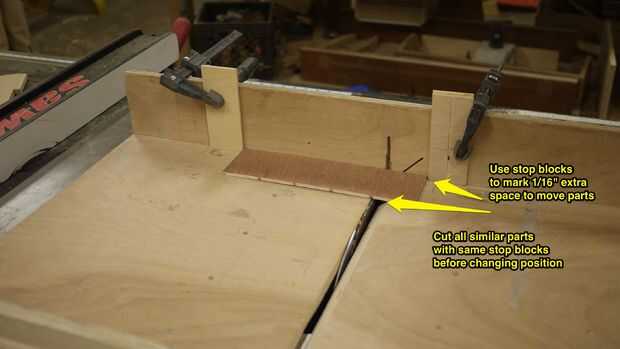

Para asegurarse de que cada corte era el mismo, configurar dos cuadras de parada en mi trineo del crosscut. Me comenzó con una pieza de arriba - poner el borde más lejano de la dado contra la hoja de sierra, luego fijar un tope. Luego había empujado la pieza superior más 1/16" hasta el otro borde de la ranura fue alineado con la hoja de sierra, luego reprimieron el tope. Esto me dio 1/16" de sala meneo entre los bloques de la parada de dos. Para cada articulación, presiona la pieza contra un tope, un cortado, entonces presiona contra el tope y cortar otra vez.

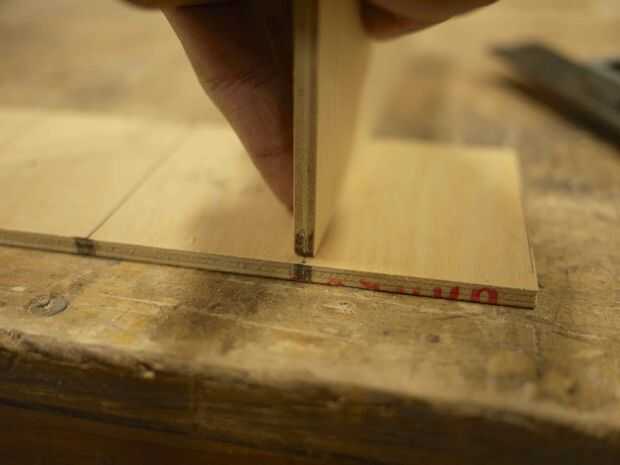

Después de hacer cada que conjunto, he probado el ancho de la ranura con un pedazo de madera de desecho - asegurándose de que cada conjunto es perfecto ahora ahorrará tiempo y dolores de cabeza al montar cosas más adelante.

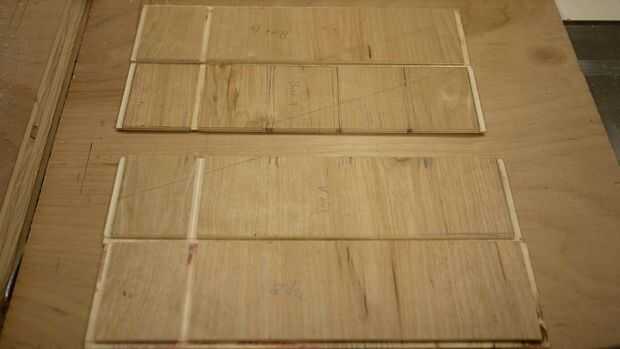

Una cosa importante para recordar cuando se corte la parte superior e inferior - las piezas principales serán imágenes espejadas de los inferiores. Así que corté las tapas con el borde delantero hacia adelante, corté los fondos con el borde posterior, ranurado hacia adelante. Técnicamente, no debería ser una diferencia - pero esto es como la banda de corte que hice antes - utilizando los mismos bloques de parada en la misma posición elimina conjeturas y le protege de cometer pequeños errores al cambiar entre las partes.
