Paso 7: Añadir las letras
Este paso se repetirá en dos copias, pero sólo voy a ir sobre él una vez desde la segunda copia sigue los pasos idénticos.
Seleccione el plano (plano central) del neumático para comenzar el dibujo.

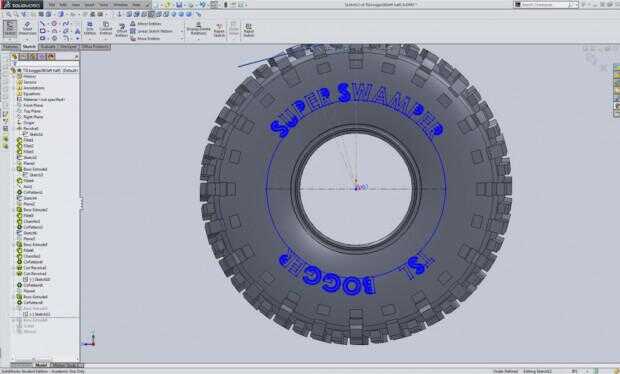

Aquí, yo estoy dibujar en el plano posterior de la llanta, pero viéndolo desde el frente. SolidWorks es muy buena sobre lo que le permite mirar a través de otras cosas para ver el bosquejo que está trabajando. En primer lugar, crear una línea de centro horizontal que pasa por el origen del neumático. Seleccione la línea central y el origen manteniendo CTRL y seleccione "punto medio" a continuación, crea un arco de 3 puntos, con el punto central es el centro de la línea central y cada punto final del arco en los extremos de la línea central. Finalmente, espejo el arco alrededor de la línea central seleccionar el arco, seleccionando espejo, y luego la línea central para reflejar sobre. Ahora, sólo tienes que arrastrar los extremos azules de la línea de centro para que el círculo formado por dos arcos parece se coloca donde desee el texto.
![]()
Seleccione la herramienta texto, haga clic en el arco superior y escriba el texto que desee. No se preocupe si usted no puede ver todavía. Desmarque la casilla "utilizar fuentes del documento", seleccione el botón de fuente y editar la fuente. Para este neumático, elegí una altura de fuente de 2". También se puede jugar con la fuente styl para conseguir algo que parece bueno para usted. Aquí estoy usando siglo Gothic Negrita. Utilizar las diferentes opciones de centrado y dirección para obtener el texto, por lo que parece correcto. Para mí, he seleccionado el "centro" justificar, el revés A una curva por encima de él y al revés BA con una línea debajo de él. Cuando el texto se ve exactamente cómo desea que (usted no puede volver de este siguiente paso sin volver a crear el texto) llegó a la casilla verde para el texto, luego coloque el ratón sobre el texto de manera que una aparece junto al cursor y haga clic. Seleccione 'disolver boceto texto' para convertir el texto en una entidad de dibujo. No se olvide lo que font y tamaño del texto que utilizó, causa que necesitará para el otro lado. Repita en la curva más baja para cualquier otro texto que usted puede. Aquí tengo "SUPER SWAMPER" a lo largo de la parte superior y "TSL BOGGER" a lo largo de la parte inferior. El espacio de patio es intencional.
