Un habilitador de IoT bajo costo usando ESP8266 (7 / 11 paso)

Paso 7: El estribo

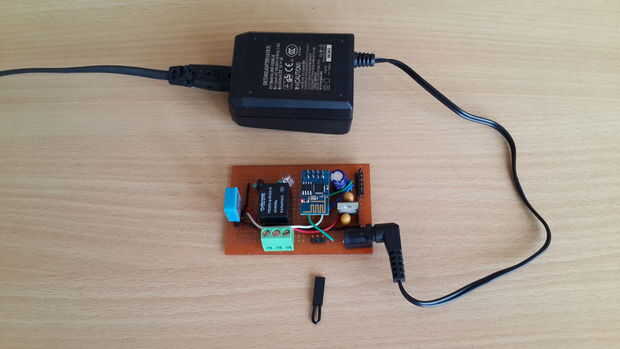

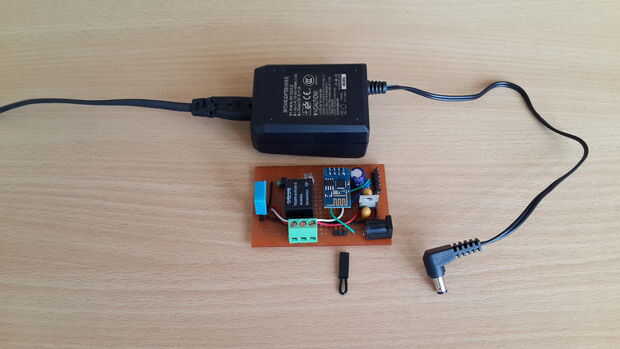

  • Quitar el puente.

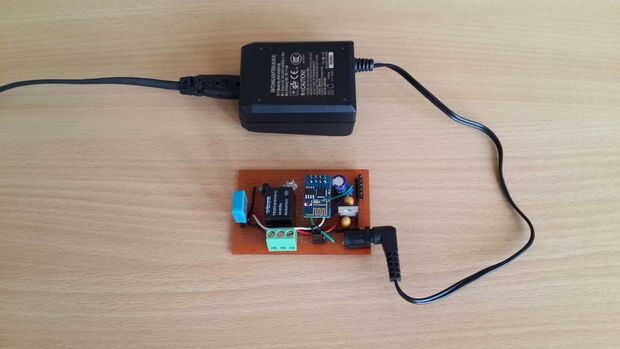

  • La Junta mediante el cable USB o una fuente de alimentación DC 5v de alimentación. Asegúrese de que el poder para el módulo ESP8266 se restablece después de retira el puente.
  • Después de un par de segundos, poner el jumper en posición para conectar GPIO0 al relé.
  • Abrir ventana CoolTerm o RealTerm y conecte al puerto COM correcto. Una salida como indica la siguiente todo está funcionando bien.

WIFI_INIT

MQTT_InitConnection

MQTT_InitClient

Sistema iniciado...

modo: sta(18:fe:34:9d:f5:36)

Añadir if0

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

Scandone

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

STATION_IDLE

agregar 0

ayuda 4

phy_2 abierta de PM, tipo: 2 0 0

CNT

conectado con el dlink, canal 2

Inicio de cliente de DHCP...

STATION_IDLE

STATION_IDLE

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

STATION_IDLE

STATION_IDLE

STATION_IDLE

STATION_IDLE

IP:192.168.0.104, máscara: 255.255.255.0, gw:192.168.0.1

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

TCP: Conectar al m11.cloudmqtt.com:19449 de dominio

DNS: encontrar ip 107.22.157.224

TCP: conexión...

MQTT: Conectados para negociar m11.cloudmqtt.com:19449

Envío de MQTT:, Tipo: 1, id: 0000

TCP: enviado

TCP: datos 4 bytes

MQTT: Conectado a m11.cloudmqtt.com:19449

MQTT: conectado

MQTT: suscribirse cola, asunto "esp8266/temperatura", id: 1

MQTT: suscribirse cola, tema "/ esp8266/de la humedad", id: 2

MQTT: suscribirse cola, asunto "esp8266/relay", id: 3

Envío de MQTT:, Tipo: 8, id: 0001

TCP: enviado

TCP: recibida 5 bytes de datos

MQTT: Suscribirse exitosa

Envío de MQTT:, Tipo: 8, id: 0002

TCP: enviado

TCP: recibida 5 bytes de datos

MQTT: Suscribirse exitosa

Envío de MQTT:, Tipo: 8, id: 0003

TCP: enviado

TCP: recibida 5 bytes de datos

MQTT: Suscribirse exitosa

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 24 1b 00 00 CS [3f]: 3fTemperature = 2700 * humedad = 3600%

DHT: 23 1b 00 00 CS [3e]: 3eTemperature = 2700 * humedad = % de 3500

DHT: 23 1b 00 00 CS [3e]: 3eTemperature = 2700 * humedad = % de 3500

DHT: 23 1b 00 00 CS [3e]: 3eTemperature = 2700 * humedad = % de 3500

Temperatura: 27.0 * C, humedad: 35.0%

MQTT: Queue Server publicar, longitud: 28...

MQTT: Queue Server publicar, longitud: 25...

Envío de MQTT:, Tipo: 3, id: 0000

TCP: enviado

MQTT: publicado

TCP: datos recibidos 28 bytes

Tema MQTT: esp8266 de temperatura, datos: 27.0

Envío de MQTT:, Tipo: 3, id: 0000

TCP: enviado

MQTT: publicado

TCP: recibida 25 bytes de datos

Tema MQTT: / esp8266/humedad, datos: 35.0

DHT: 23 1b 00 00 CS [3e]: 3eTemperature = 2700 * humedad = % de 3500

En http_post_callback... http_status = 200

respuesta === 82 ===

DHT: 23 1b 00 00 CS [3e]: 3eTemperature = 2700 * humedad = % de 3500

En http_get_relay_state_callback... http_status = 200

respuesta === 3

1.0

0

===

Enviar a/esp8266/relés...

MQTT: Queue Server publicar, longitud: 20...

Envío de MQTT:, Tipo: 3, id: 0000

TCP: enviado

MQTT: publicado

TCP: recibida 20 bytes de datos

Tema MQTT: / esp8266/relé, datos: en

DHT: 23 1b 00 00 CS [3e]: 3eTemperature = 2700 * humedad = % de 3500

En http_post_callback... http_status = 200

respuesta === 0 ===

DHT: 23 1b 00 00 CS [3e]: 3eTemperature = 2700 * humedad = % de 3500

DHT: 23 1b 00 00 CS [3e]: 3eTemperature = 2700 * humedad = % de 3500
