Paso 8: Hacer el aire múltiple

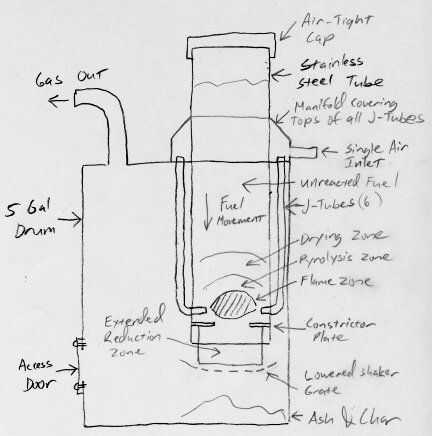

Aquí es otro dibujo que muestra el generador de gas en su forma final (hasta ahora). Si yo había pensado en un principio, habría hecho las tapas de los tubos de j palo lo suficiente como para que todos pudieran estar conectados junto con tuberías de cobre para hacer un colector estándar. Por desgracia, yo no estaba pensando en ese día. Así más tarde, cuando llegué a la conclusión de que necesitaba para conectar todas las entradas del tubo j juntos, tuve que venir para arriba con otra idea. Sólo aquellos que tratando de construir su propio generador de gas deben extender un poco los tubos de j y les plomo juntos. No se lo hice a menos que seas un glutton para el castigo. Mi improvisada múltiple es siempre surgiendo filtraciones y tiende a soltarse cuando retire el montaje de la base del tambor.
Ignorar la parte del dibujo que dice "zona extendida reducción" ya que es un experimento que he probado que realmente no produce ningún beneficio.
Foto 1:

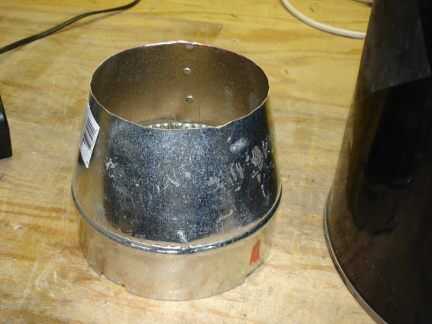

Aquí es el colector que hice para cubrir las entradas de todos los seis j-tubos. Se redujo de un 6 a 4 en acero accesorio de reducción de conducto de AC. Que se desliza hacia abajo sobre el tubo de reacción y se siliconada a la parte superior de la brida. Se instalará una conexión de entrada de aire única en el lado del colector.
Foto 2:

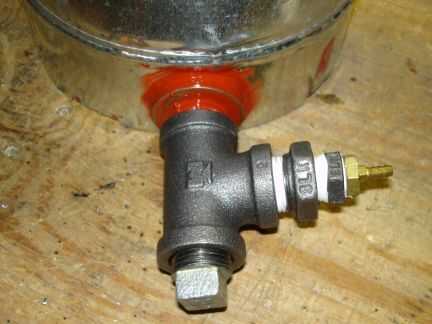

Aquí está la nueva entrada de aire solo en el lado del colector. Usé una guarnición de la te. Una pierna de la t entra en el colector. Una pierna tiene una manguera instalada que puedo usar para inyectar aire comprimido. La tercera pata de la t está conectada por el momento. Mi idea aquí era que podría empezar el generador de gas con aire comprimido, entonces una vez que se estaba ejecutando, que podía Desenroscar el tapón y que aire extracción vacío del motor mediante el generador de gas (de cualquier motor el generador de gas eventualmente se conecta a).
3ª Foto:

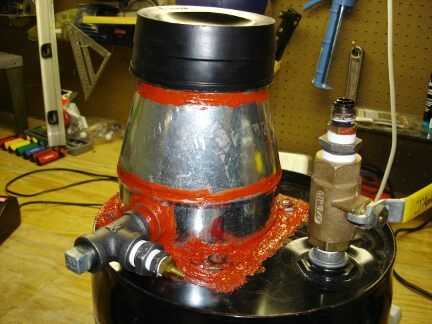

Aquí está el colector en el generador de gas. Todo es todo abotonado y sellar con aún más grandes montones de material de Junta de silicona roja.
