Un fuselaje ancho cuadrotor - diseños e ideas para construir su propio. (3 / 13 paso)

Paso 3: Compro/ubicar los componentes (comprados)

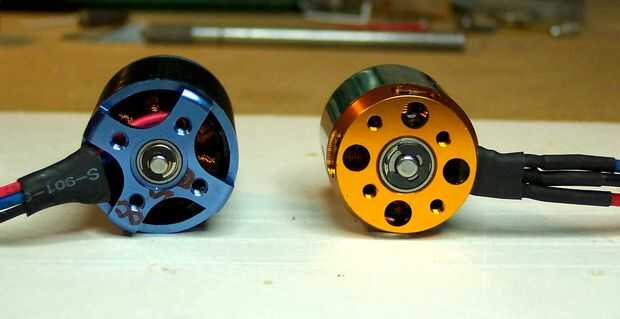

Componentes comprados son inevitables con un proyecto como este. Muy pocos constructores de multirotors hacen sus propios motores, controladores de velocidad electrónicos (ESC) o electrónica de control de vuelo. La fiabilidad de estos componentes es fundamental para la operación y la seguridad de la aeronave. La foto muestra a dos tipos de DC sin escobillas motores para demostrar que su montaje es diferente. Es mejor comprar cuatro motores idénticos en lugar de una mezcla de diversos motores (del mismo modo cuatro de los mismos productos ESC).

Componentes que probablemente comprará:

Cuadrotor componentes - (ver enlaces para ejemplos)
4 x motores Brushless - 2820, 2816, etc.--debe incluir conectores de cableado y adaptadores del apoyo
4 X motor sin escobillas ESC--18 a 30--debe incluir cableado y conectores
1 tablero de distribución de energía X--debe incluir cableado y conectores
4 x hélices--tipo aviador lento, 10x4.7, x 2 CW, 2 x CCW)--debe incluir adaptadores de concentrador
1 X LiPo batería - 3S 2200 mAh o mejor capacidad--conector de alimentación depende de conector PDB
1 electrónica de Control de vuelo de X - Builder debe elegir el tipo de electrónica de control que desean.
1 X helicóptero RC TRex 700 aterrizaje resbalones (como los utilizados en esta versión)

Opcional: 1 X batería de LiPo - 3S con 2200 mAh o mejor capacidad - iguales que arriba. Esta estructura puede utilizar dos baterías en paralelo

Componentes del Control de radio
1 X transmisor (TX)--Canal 6 se recomienda un mínimo de Mínimo absoluto de canal 5
1 X receptor (RX)--coincide con el número de canales del receptor para el número de canales del transmisor

Enlaces a los componentes de ejemplo (más usado en esta versión)
Enlace a la electrónica de Control de vuelo
Enlace a PDB
Enlace a ESC
Enlace a Motor
Enlace a hélices (tenga en cuenta que necesita 2 cada uno, apoyos CW y CCW)

Nota: la TX se requieren algún tipo de batería, que no puede ser incluida en el precio de la TX.
