Paso 6: Resto de los bobinados, montaje de base

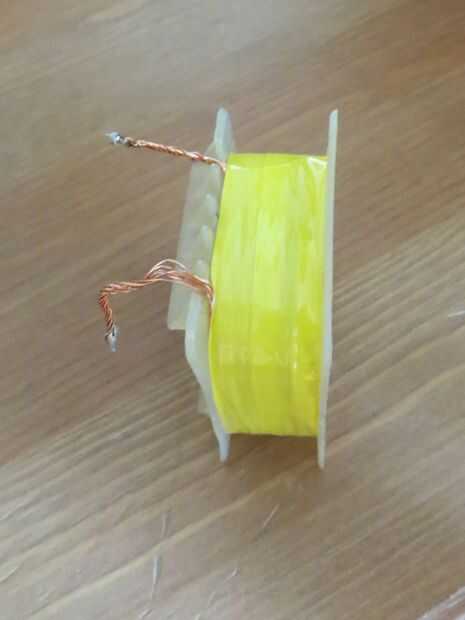

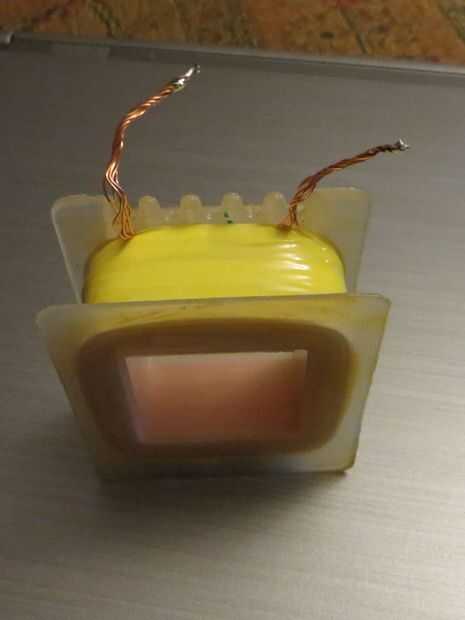

Como este es un diseño de "muchos bobinados en paralelo", ahora sólo resta al viento en el resto de las bobinas. Un trabajo bastante aburrido y tedioso por cualquier estándar. Realmente logré encajar 8 bobinas en el núcleo.

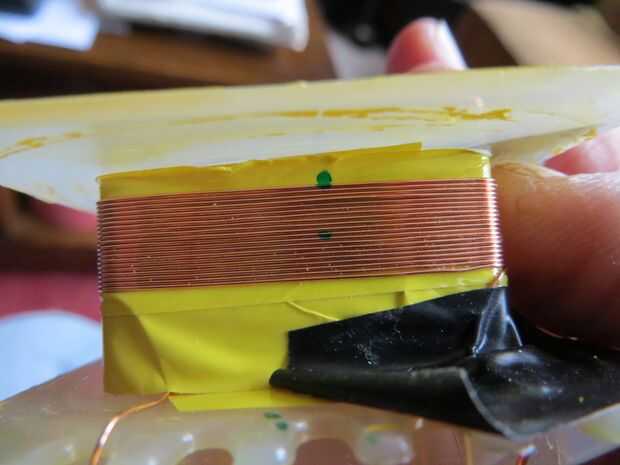

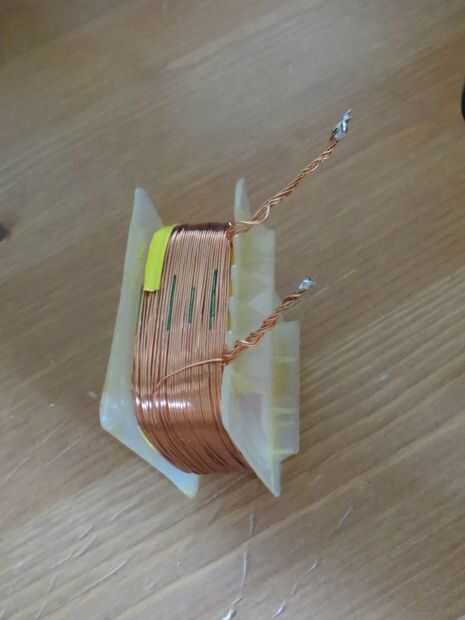

Tomé una foto de la segunda bobina para que pueda ver donde he hecho un punto cada décima vuelta. Hice esto debido a muchas distracciones, que me hizo mantener perder la cuenta! Por lo menos con los puntos tengo un registro de donde recientemente obtuve hasta.
He intentado iniciar cada bobina en el lugar donde terminó la anterior, para mantener plana, sin embargo este plan comenzó a fallar en sólo la tercera bobina, y tuve que llenar espacios impares cuando era capaz de.
He probado cada bobina usando una base montada en parte asegurar cada uno produce exactamente la misma tensión. Esto es realmente importante, una falta de coincidencia se daría lugar a pérdidas y calefacción! Buen trabajo que hice, casi cada bobina necesita ajuste.

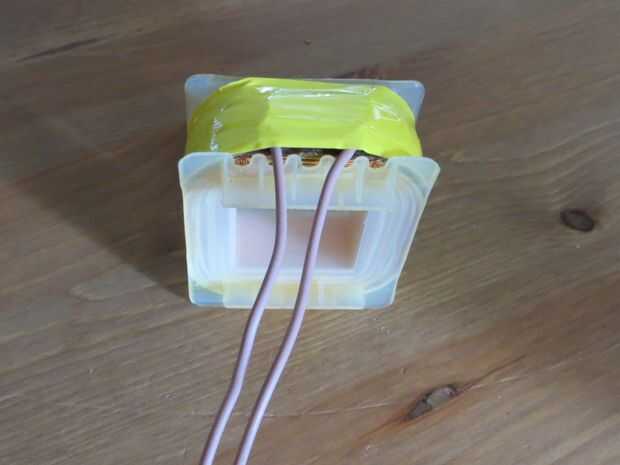

Se unió a todos el inicio de extremos de la bobina a y al final de extremos de la bobina a y había conectado al vuelo conduce. Usé las piezas de la tarjeta de las bobinas originales para separar con seguridad las juntas soldadas de las bobinas antes de envolver todo en cinta de transformador.

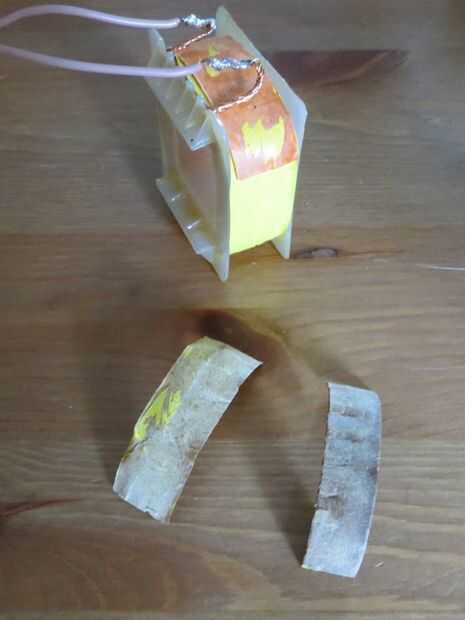

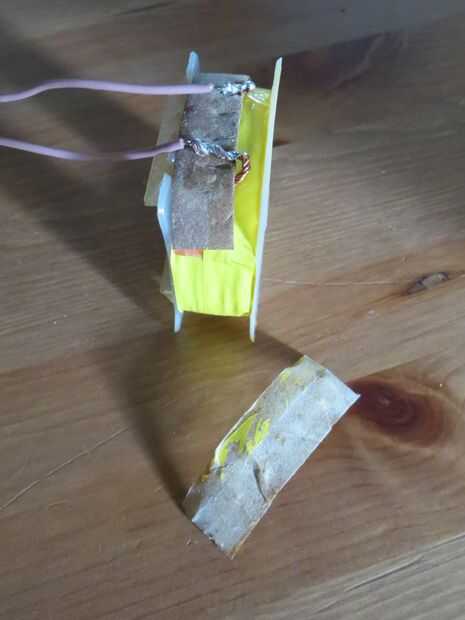

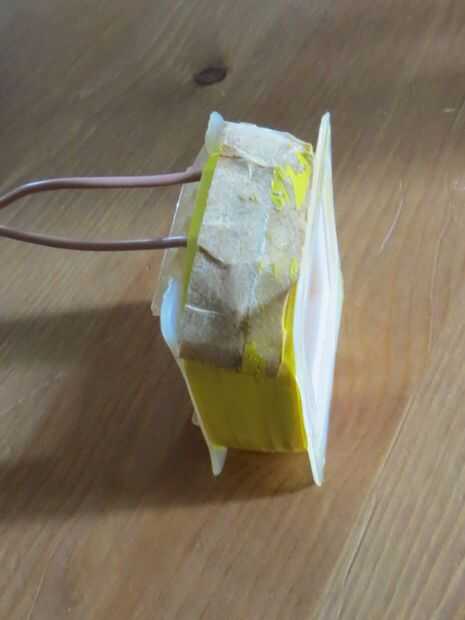

Puedes ver cómo funciona la tarjeta. En primer lugar una amplia pieza para proteger los devanados. Siguiente un trozo más estrecho. Los extremos de los devanados se enganchan sobre esto, así que si Haz tirados los cables, están tirando contra la tarjeta, no la bobina. Finalmente una amplia pieza otra vez para aislar en el exterior.

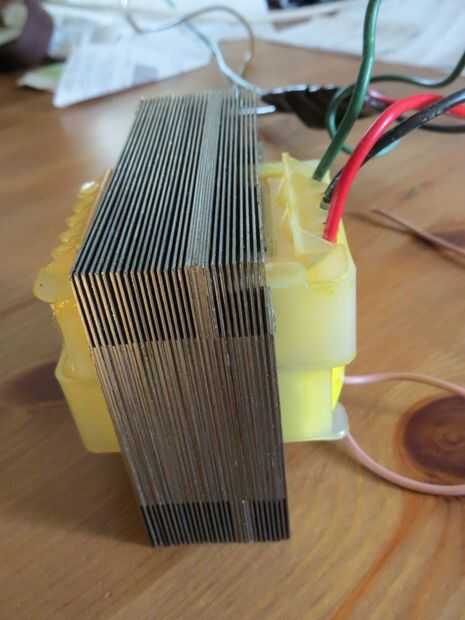

Armar la base detrás del mismo modo que se construyó originalmente, asignación E's de lados alternos.
Poner en el 3 º y 2 º al último piezas del mismo modo, entonces puede ranura el pedazo pasado entre ellos, en lugar de contra la bobina. Puede que necesite presentar los bordes un poco por lo que pasará. Mina fue de tal forma que terminó conduciendo a una de piezas en otra forma de abrir la brecha, tirando hacia fuera cuando la última pieza era parte vías en. Arroja a chorros en algún limpiador como lubricante para ayudar a las cosas a lo largo de interruptor.
Ranura de junta las piezas en, después golpéelo con un martillo. Usted no quiere ver los huecos entre los bordes de la E y la I
Y ahí lo tienen. Puedes ver el transformador conectado a una carga de 100 ohmios. Con el completo 2A carga conectada a la tensión se redujo a unos 23,5 voltios, que aunque no es lo ideal, es adecuado para mis necesidades. Un par de vueltas por bobina habría sido una buena idea. La carga (el soldador) es agradable y caliente, y mientras que calentará el trafo - sospecho que debido a la pérdida de hierro después de haber subido debe ser desmantelado y vuelto a montar, pero la bobina se mantiene fresquita - sólo lo que se necesita!
También se puede ver que la bobina está bastante lleno. Yo era violentamente optimista sobre cómo muchas vueltas encajaría! Si es un solo bobinado, la cantidad en que hay puede haber sido más realista.
