Paso 4: Determinar el grosor del cable
Pasé mucho tiempo investigando esto.
Alambre se especifica como "capacidades". Esto significa que la corriente que puede manejar de manera segura sin conseguir peligrosamente caliente. Esta cifra es dada generalmente por las condiciones de cableado normal y es demasiado alta para el bobinado del transformador. La razón de que esta cifra es demasiado alta es porque en un transformador, muchas vueltas de transporte actuales del alambre se embalan firmemente al lado, todo generando calor de manera paralela. Clasificaciones de capacidad de corriente se dan para el alambre en un cable ejecutar, donde es mucho más fácil para el calor se escape.
En lugar de participar en un montón de matemáticas con densidades de corriente, tomé la figura de la regla de la entrada de wikipedia sobre el alambre del imán de 2.5A por mm cuadrado. Me necesita el cable para 2.08A, por lo que es área transversal debe ser.832 mm cuadrados. Esto da de 1,03 mm de diámetro - los tamaños estándar más cercanos son 19SWG (en la práctica, 18SWG) o 18AWG. Como se ha dicho, el cable bastante caro, así que aquí es donde la idea de usar muchas bobinas de alambre fino que ya tenía.

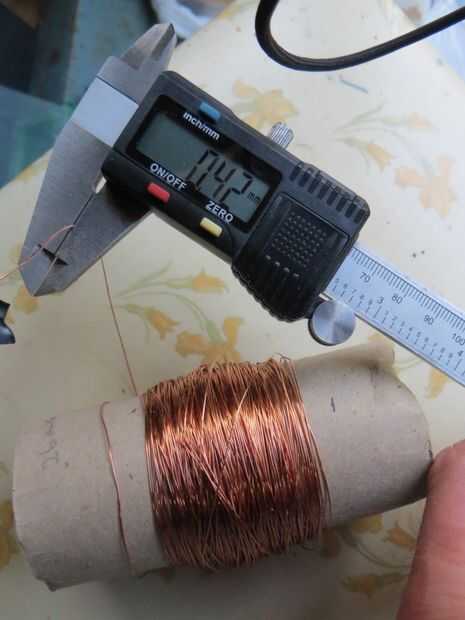

Me pesó y midió el cable tengo y la conclusión es más cercano de tamaño a 26 AWG. El diámetro es de 0.4 a 0.45 mm, dando un área seccional transversal de alrededor 0.126 m cuadrados. Ya que directamente se relaciona con la capacidad actual del alambre es área seccional transversal, se trata simplemente de ver cuántos hilos hará que el área que es necesario. En este caso es 7 filamentos, que yo puedo en como un mínimo de 7 bobinas conectadas en paralelo.
Para la capacidad actual, cuanto más gruesa la cuerda mejor que mejor, por lo que voy añadiendo tantas bobinas como sea posible. Estimado que tengo suficiente alambre para bobinas posiblemente 10 o 9, por lo es cuántos voy a trata de encajar.
La cantidad de espacio la bobina toma necesita ser considerado. La cantidad de espacio en la bobina que tengo es de 17 x 11mm. Esto permite la habitación para 1665 vueltas de 26AWG cable, sin embargo, debido al espacio tomado por aislamiento y espacio desperdiciado al menos un par de cientos de vueltas se quitan fácilmente de esta figura.
El número de vueltas requerido se calcula como alrededor 103 (teniendo en cuenta que no sé la razón de transformación, y elegí a redondear para arriba y no abajo), y con el calibre correcto que sea. Sin embargo, con 7 bobinas, el número total de vueltas es 721.
Otro factor que debe considerarse es la resistencia del cable. Medí la vuelta media como 17 cm. multiplicando esto por 103 da 1751cm y 17,5 metros. En aproximadamente 138 ohmios por kilómetro, la resistencia de esta longitud es de 2,4 ohms. Desde que estoy usando 7 bobinas en paralelo, esto se divide por 7, da 0,34 ohmios. En 2A de corriente, que la pérdida debido a esta resistencia es de 0,7 voltios - aproximadamente 3 vueltas vale la pena del voltaje, así que te agrego en la bobina. Obviamente hay aquí un equilibrio entre el aumento de resistencia debido al alambre extra, y el aumento de tensión debido al extra se convierte, sin embargo para este propósito no es importante.
